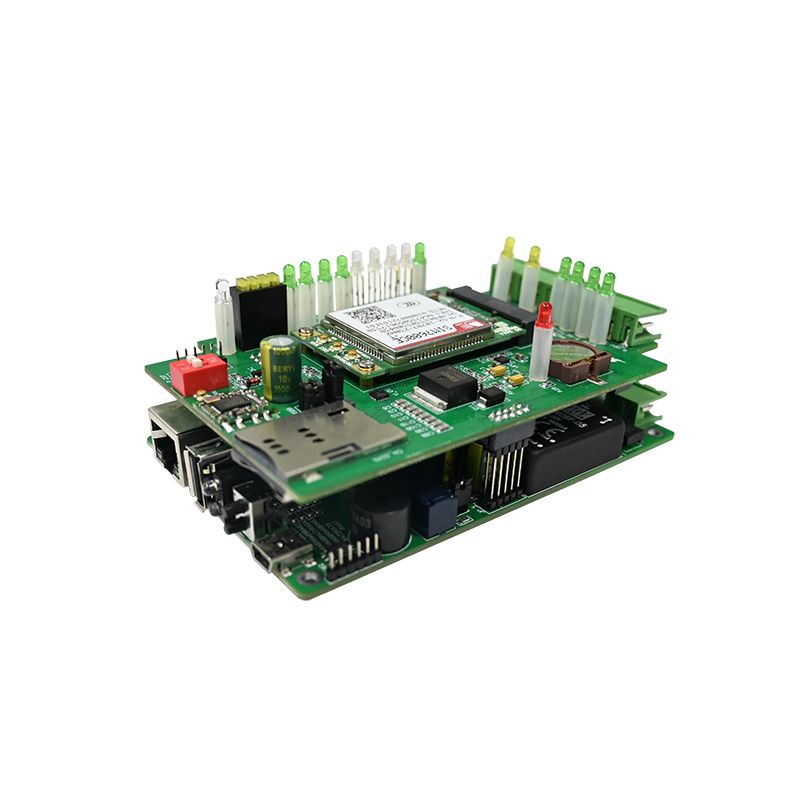

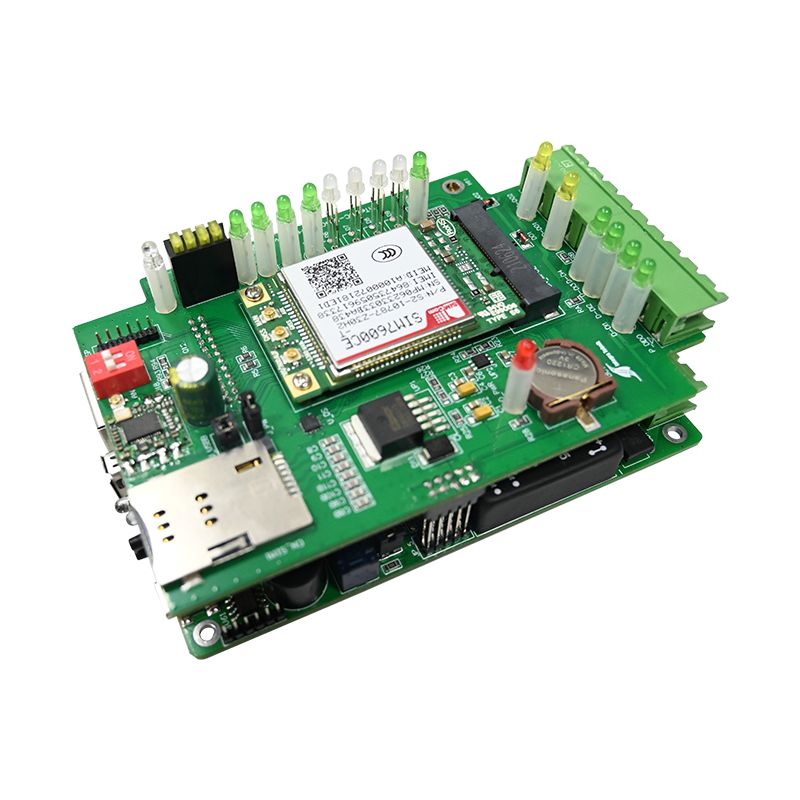

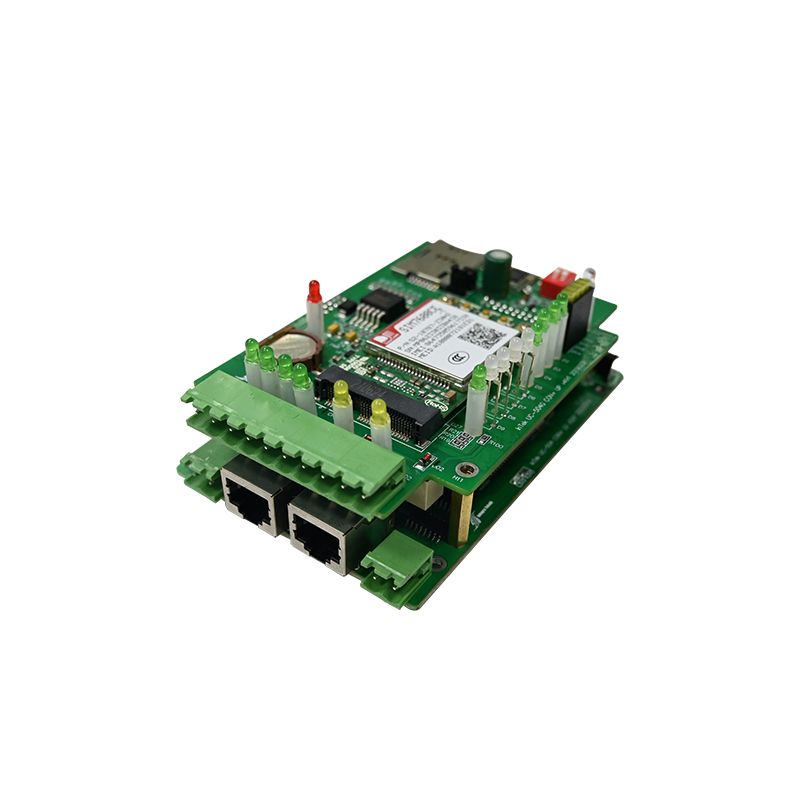

رسائی کنٹرول PCBA

UNIXPLORE رسائیپی سی بی اے کو کنٹرول کریں۔سیکیورٹی آلات کے برانڈز، ایکسیس کنٹرول سسٹم انٹیگریٹرز، اور قابل اعتماد اور قابل توسیع الیکٹرانک رسائی کنٹرول حل تلاش کرنے والے ذہین عمارت کے حل فراہم کرنے والوں کے لیے تیار کیا گیا ہے۔ یہ کمرشل گریڈ ایکسیس کنٹرول PCBA تیز تصدیقی پروسیسنگ، مستحکم ریلے کنٹرول، انکرپٹڈ کمیونیکیشن، اور لچکدار آف لائن مینجمنٹ کو ایک کمپیکٹ اور پائیدار PCB پلیٹ فارم میں یکجا کرتا ہے۔

ایکسیس کنٹرول پی سی بی اے کیا ہے؟

ایک رسائی کنٹرول PCBA کارڈ ریڈرز، کی پیڈز، بائیو میٹرک سکینرز، اور دروازے کے کنٹرولرز کے اندر الیکٹرانک دماغ ہے۔ یہ اسنادی ڈیٹا پر کارروائی کرتا ہے، توثیق کے فیصلے کرتا ہے، اور لاک ایکچیوٹرز کو متحرک کرتا ہے۔ عام مقصد والے بورڈز کے برعکس، ایک PCBA کو مختصر بندش کے دوران سیکیورٹی گریڈ انکرپشن، فیل سیف ریلے منطق، اور بلاتعطل بجلی کو ہینڈل کرنا چاہیے۔

غلط رسائی کنٹرول PCBA کو منتخب کرنے سے دروازے کی ہڑتالیں ہوتی ہیں جو لیچ کرنے میں ناکام ہو جاتی ہیں، اسناد جن کی تصدیق میں سیکنڈ لگتے ہیں، یا زیادہ ٹریفک کے دوران سسٹم لاک اپ کو مکمل کرتے ہیں۔

ایکسیس کنٹرول PCBA کے بنیادی کام

• کریڈینشل ریڈنگ - ویگینڈ، او ایس ڈی پی، یا آر ایف آئی ڈی/ہائیڈ کارڈ ریڈرز سے سیریل ان پٹ
• توثیق کی منطق - آن بورڈ ڈیٹا بیس (آف لائن) یا میزبان کنٹرولر کو ریلے
• ریلے کنٹرول - مقناطیسی تالے یا برقی ضربوں کے لیے خشک رابطہ آؤٹ پٹ
• ان پٹ مانیٹرنگ - ڈور پوزیشن سینسر (ریڈ سوئچ) اور ریکوسٹ ٹو ایگزٹ (REX) بٹن
• اینٹی چھیڑ چھاڑ کا پتہ لگانا – انکلوژر اوپن سینسر اور میموری ٹمپر پروٹیکشن

عام اے پیدرخواستیں

تفصیلی تکنیکی پیرامیٹرز

مندرجہ ذیل تصریحات ایک تجارتی درجے کے رسائی کنٹرول PCBA کی نمائندگی کرتی ہیں جو دفاتر، اپارٹمنٹس اور صنعتی سہولیات کے لیے موزوں ہیں۔

برقی خصوصیات

ان پٹ اور آؤٹ پٹ انٹرفیس

میموری اور صارف کی صلاحیت

جسمانی اور ماحولیاتی

• بورڈ کے طول و عرض - 85mm x 55mm (معیاری) یا 100mm x 70mm (انکلوژر کے ساتھ)
• بڑھتے ہوئے - اسٹینڈ آف کے لیے 3.5 ملی میٹر کے چار سوراخ
• آپریٹنگ درجہ حرارت - -20 ° C سے +65 ° C
• ذخیرہ کرنے کا درجہ حرارت - -40 ° C سے +85 ° C
• نمی رواداری - 10% سے 90% RH (غیر گاڑھا)
• بیٹری بیک اپ - اختیاری 3.7V لی آئن یا 12V لیڈ ایسڈ چارجنگ سرکٹ

حفاظتی خصوصیات

• خفیہ کاری - OSDP مواصلات کے لیے AES-128
• چھیڑ چھاڑ کا پتہ لگانا - انکلوژر کھلا ریلے لاک آؤٹ اور الارم آؤٹ پٹ کو متحرک کرتا ہے۔
• واچ ڈاگ ٹائمر - پروسیسر لاک اپ کے 5 سیکنڈ کے بعد خودکار ری سیٹ
• فلیش میموری پروٹیکشن - بوٹ پر چیکسم کی تصدیق

یہ رسائی کنٹرول PCBA کا موازنہ کیسے کرتا ہے۔

رسائی کنٹرول PCBA FAQ

یہ تین سوالات سیکیورٹی سسٹم انٹیگریٹرز، سہولت مینیجرز، اور ہارڈویئر انجینئرز کے ذریعے پوچھے جاتے ہیں جو رسائی کنٹرول PCBA حل کا جائزہ لیتے ہیں۔

سوال 1: ایکسیس کنٹرول PCBA پر فیل سیکیور اور فیل سیف ریلے کنفیگریشنز میں کیا فرق ہے، اور مجھے کون سا استعمال کرنا چاہیے؟

جواب:فرق اس بات کا تعین کرتا ہے کہ بجلی کی بندش کے دوران دروازے مقفل ہوتے ہیں یا غیر مقفل ہوتے ہیں۔ فیل-سیکیور (جسے پاور ٹو اوپن بھی کہا جاتا ہے) کا مطلب ہے کہ دروازے کو کھولنے کے لیے ریلے کو متحرک کیا جانا چاہیے۔ جب بجلی ختم ہوجاتی ہے، تو ریلے اپنی آرام کی حالت میں واپس آجاتا ہے، جس سے دروازہ بند رہتا ہے۔ یہ حفاظتی دروازوں، سرور رومز، اور کیش ہینڈلنگ والے علاقوں کے لیے استعمال ہوتا ہے جہاں گھسنے والوں کو باہر رکھنا آسان باہر نکلنے سے زیادہ اہم ہے۔ فیل سیف (پاور ٹو لاک) کا مطلب ہے کہ دروازے کو لاک کرنے کے لیے ریلے کو متحرک کیا جانا چاہیے۔ جب بجلی ختم ہوجاتی ہے، دروازہ خود بخود کھل جاتا ہے۔ یہ فائر کوڈز کے لیے ہنگامی طور پر باہر نکلنے، سیڑھیوں کے دروازوں، اور باہر نکلنے کے کسی بھی راستے کے لیے درکار ہوتا ہے جہاں بجلی کی خرابی کے دوران لوگوں کو فرار ہونا چاہیے۔ زیادہ تر رسائی کنٹرول PCBA بورڈز فارم C (COM, N/O, N/C) کے طور پر ترتیب شدہ خشک رابطہ ریلے فراہم کرتے ہیں۔ فیل سیکیور کے لیے، لاک کو N/O ٹرمینل سے جوڑیں۔ فیل سیف کے لیے، لاک کو N/C ٹرمینل سے جوڑیں۔ منتخب کرنے سے پہلے ہمیشہ مقامی فائر کوڈز کی تصدیق کریں - NFPA 101 تجارتی عمارتوں میں تمام خارجی دروازوں پر فیل سیف کی ضرورت ہے۔ ایسے دروازوں کے لیے جن کے لیے سیکیورٹی اور فائر کمپلائنس دونوں کی ضرورت ہوتی ہے، ایک فیل سیف لاک کے علاوہ ایک بیٹری بیک اپ پینل کا استعمال کریں جو مینز کی ناکامی کے بعد 4-8 گھنٹے تک رسائی کنٹرول PCBA کو چلتا رکھتا ہے۔

سوال 2: کیا یہ رسائی کنٹرول PCBA نیٹ ورک کنکشن کے بغیر آف لائن کام کر سکتا ہے، اور کتنے صارفین اسے مقامی طور پر اسٹور کر سکتے ہیں؟

جواب:جی ہاں یہ PCBA مکمل طور پر آف لائن اسٹینڈ موڈ میں کام کرتا ہے۔ تمام صارف کی اسناد، رسائی کے نظام الاوقات، اور ایونٹ کے لاگز آن بورڈ فلیش میموری میں محفوظ ہیں۔ معیاری ترتیب بغیر کسی اضافی قیمت کے 10,000 ایونٹ لاگز کے ساتھ 1,000 صارفین رکھتی ہے۔ ایک توسیع شدہ ورژن (فرم ویئر کے ذریعے فیلڈ اپ گریڈ کیا جا سکتا ہے) 10,000 صارفین اور 50,000 ایونٹس رکھتا ہے۔ آف لائن آپریشن کے لیے ابتدائی طور پر صارفین کو لوڈ کرنے کے لیے ایک پروگرامنگ ڈیوائس کی ضرورت ہوتی ہے - یا تو ایک سرشار ماسٹر کارڈ (پروگرام شدہ پہلا کارڈ ایڈمنسٹریٹر کے مراعات کی وضاحت کرتا ہے)، معاون ان پٹ سے منسلک وائرڈ کی پیڈ، یا کنفیگریشن پورٹ (TTL یا RS-232) کے ذریعے ایک عارضی لیپ ٹاپ کنکشن۔ ایک بار پروگرام کرنے کے بعد، رسائی کنٹرول PCBA مقامی طور پر 50 ملی سیکنڈ سے کم میں تصدیق کے فیصلے کرتا ہے۔ کوئی کلاؤڈ، کوئی میزبان پی سی، کوئی ایتھرنیٹ کیبل کی ضرورت نہیں ہے۔ یہ آف لائن PCBA ڈیزائن کو دور دراز کے دروازوں، تعمیراتی ٹریلرز، اور چھوٹے دفاتر کے لیے مثالی بناتا ہے جہاں نیٹ ورک کیبلنگ چلانا ناقابل عمل ہے۔ آف لائن بورڈ سے ایونٹ لاگز کو بازیافت کرنے کے لیے، آپ کو ایک لیپ ٹاپ کو جوڑنا ہوگا یا پورٹیبل ڈیٹا ٹرانسفر ڈیوائس کا استعمال کرنا ہوگا۔ ریئل ٹائم مانیٹرنگ کے لیے ایتھرنیٹ یا وائی فائی کے ساتھ نیٹ ورکڈ رسائی کنٹرول PCBA کی ضرورت ہوتی ہے۔

سوال 3: میں اس رسائی کنٹرول پی سی بی اے سے وائی گینڈ ریڈر کو کیسے وائر کر سکتا ہوں، اور کیبل کا زیادہ سے زیادہ فاصلہ کیا ہے؟

جواب:Wiegand انٹرفیس تین فعال سگنل استعمال کرتا ہے: ڈیٹا 0 (D0)، ڈیٹا 1 (D1)، اور زمینی (GND)۔ کچھ قارئین کو بھی +12V پاور کی ضرورت ہوتی ہے۔ اس وائرنگ ٹیبل پر عمل کریں:

Wiegand کے لیے 12V پر زیادہ سے زیادہ کیبل کا فاصلہ وائر گیج اور کیبل کی گنجائش پر منحصر ہے:

ڈرین وائر کے ساتھ پھنسے ہوئے، شیلڈ، بٹی ہوئی جوڑی والی کیبل کا استعمال کریں۔ گراؤنڈ لوپس سے بچنے کے لیے شیلڈ کو صرف ایکسیس کنٹرول PCBA اینڈ پر ارتھ گراؤنڈ سے جوڑیں (کبھی نہیں ریڈر پر)۔ ان حدود سے زیادہ فاصلوں کے لیے، Wiegand ریپیٹر انسٹال کریں یا OSDP (RS-485) پر سوئچ کریں، جو قابل اعتماد طور پر 1,200 میٹر (4,000 فٹ) تک پہنچتا ہے۔ حتمی تنصیب سے پہلے ہمیشہ بینچ پر ایک لمبی کیبل کے ساتھ ٹیسٹ کریں - سگنل کی خرابی وقفے وقفے سے کارڈ ریڈز کا سبب بن سکتی ہے جسے سائٹ پر ڈیبگ کرنا مشکل ہے۔

رسائی کنٹرول PCBA کے لیے تنصیب کے بہترین طریقے

یہاں تک کہ اگر غلط طریقے سے انسٹال ہو تو اعلیٰ معیار کا ایکسیس کنٹرول PCBA ناکام ہو جاتا ہے۔ ان ہدایات پر عمل کریں۔

بڑھتے ہوئے مقام

• محفوظ علاقے کے اندر - کنٹرولر کو محفوظ زون کے اندر رکھیں (باہر دروازے کے اوپر نہیں)
• اونچائی - پروگرامنگ کے دوران کی پیڈ تک رسائی کے لیے 1.5 سے 1.8 میٹر
• انکلوژر - تجارتی تنصیبات کے لیے دھاتی لاک ایبل باکس استعمال کریں۔
• علیحدگی - AC پاور لائنز (120/240V) کو کم وولٹیج کی وائرنگ سے کم از کم 30 سینٹی میٹر دور رکھیں

ریلے کے لیے وائرنگ کے رہنما خطوط

وائرنگ کی عام غلطیاں

تعیناتی سے پہلے جانچ پڑتال کی فہرست

بینچ چھوڑنے سے پہلے ہر ایکسیس کنٹرول PCBA پر اس ترتیب کو چلائیں۔

بینچ ٹیسٹ کا طریقہ کار

1. 12V DC لگائیں اور کرنٹ کی پیمائش کریں (بیکار ہونے پر 40-60mA عام)
2. ایک درست کارڈ پیش کریں - ریلے کو کلک کرنا چاہیے اور ایل ای ڈی کی حالت تبدیل کرنی چاہیے۔
3. N/O ریلے ٹرمینلز میں تسلسل کی پیمائش کریں (پروگرامڈ ہولڈ ٹائم کے لیے بند ہونا چاہیے)
4. ایک غلط کارڈ پیش کریں - ریلے کو چالو نہیں کرنا چاہیے۔
5. REX ان پٹ کو چالو کریں - بغیر اسناد کے دروازے کو کھولنا چاہیے۔
6. انکلوژر کھولیں - چھیڑ چھاڑ کے آؤٹ پٹ کو حالت بدلنی چاہیے۔
7. فائر الارم ان پٹ کی تقلید کریں - تمام ناکام محفوظ ریلے کو ڈی انرجائز کرنا چاہیے۔

پاس/فیل کا معیار

کلیدی وضاحتیں حوالہ

اس بلاک کو پروکیورمنٹ اور انجینئرنگ کے حوالے سے رکھیں۔

رسائی کنٹرول PCBA - کمرشل گریڈ

• ان پٹ: 9-24V DC، 60mA اسٹینڈ بائی
• ریڈر انٹرفیس: Wiegand 26/34-bit یا OSDP (RS-485)
صارف کی گنجائش: 1,000 (معیاری) / 10,000 (توسیع شدہ)
• ایونٹ لاگ: 10,000 واقعات
• ریلے: لاک (5A) + Aux (2A)
• ان پٹ: دروازے کا سینسر، REX، فائر انٹرلاک
آپریٹنگ درجہ حرارت: -20°C سے +65°C

• سیکیورٹی: AES-128، واچ ڈاگ، چھیڑ چھاڑ کا پتہ لگانا
