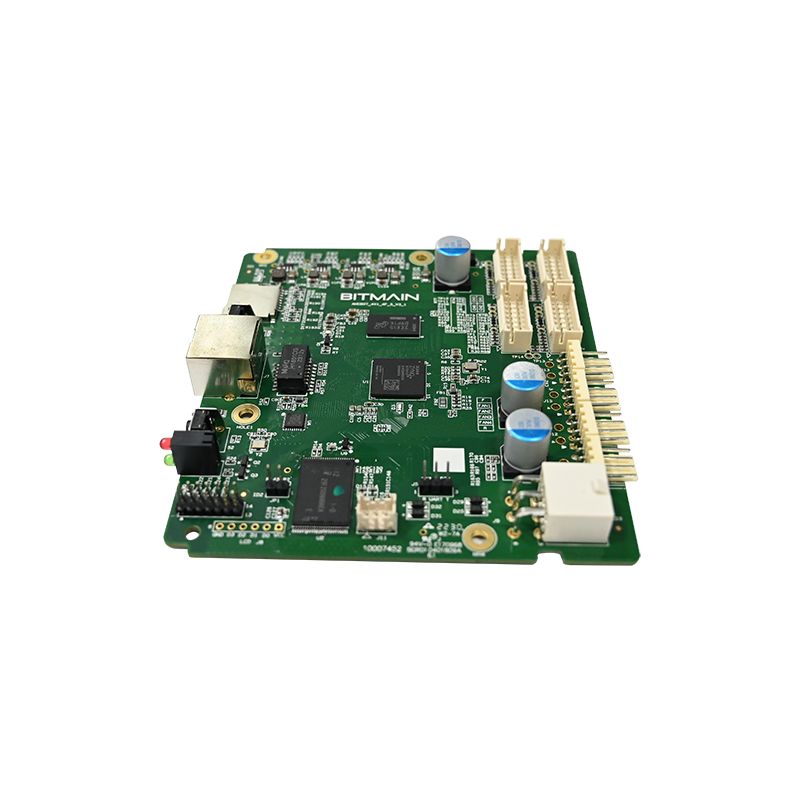

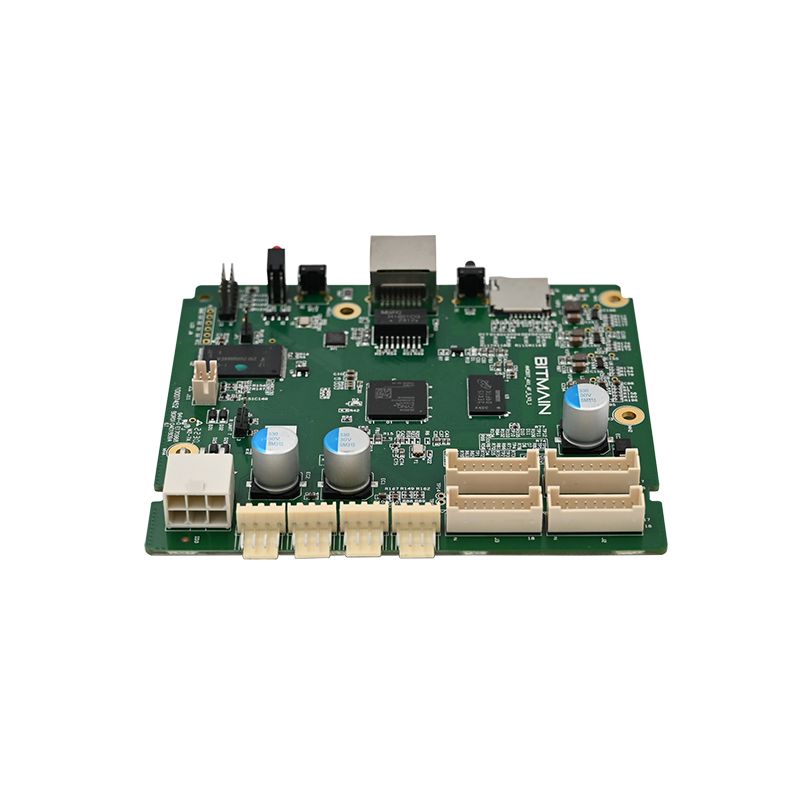

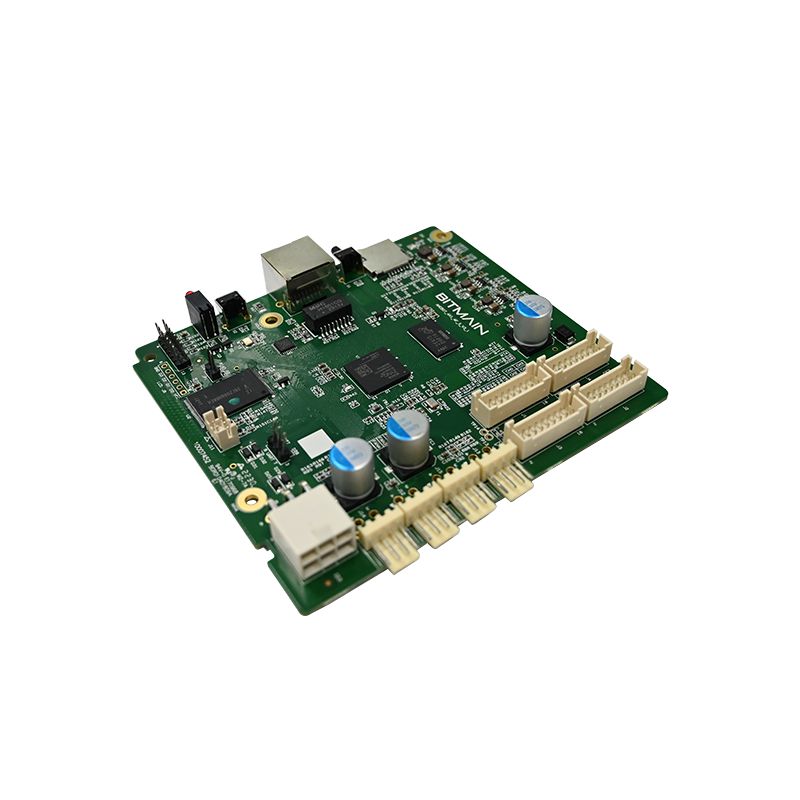

موشن سینسر PCBA

ایک موشن سینسر PCBA کیا ہے؟

ایک موشن سینسر PCBA ایک پرنٹ شدہ سرکٹ بورڈ اسمبلی ہے جو خاص طور پر انفراریڈ، مائکروویو، یا الٹراسونک ٹرانسڈیوسرز کا استعمال کرتے ہوئے حرکت کا پتہ لگانے کے لیے ڈیزائن کیا گیا ہے۔ عام مقصد کے پی سی بی اے کے برعکس، موشن سینسر بورڈز کو غلط محرکات سے بچنے کے لیے کم بجلی کی کھپت، تیز نیند سے جاگنے کے ردعمل، اور شور فلٹرنگ کی ضرورت ہوتی ہے۔

انجینئر تین پیرامیٹرز کی بنیاد پر ایک موشن سینسر PCBA کا انتخاب کرتے ہیں: پتہ لگانے کی حد، آؤٹ پٹ سگنل کی قسم، اور آپریٹنگ کرنٹ۔ غلط انتخاب اکثر جھوٹے الارم یا کھوئے ہوئے پتہ لگانے کا باعث بنتا ہے۔

ایک موشن سینسر PCBA کے بنیادی اجزاء

ہر موشن سینسر PCBA میں یہ پانچ فنکشنل بلاکس ہوتے ہیں:

· سینسر عنصر – PIR (pyroelectric)، مائکروویو ڈوپلر، یا الٹراسونک ٹرانسڈیوسر

· اینالاگ فرنٹ اینڈ – بینڈ پاس فلٹر کے ساتھ آپریشنل ایمپلیفائر

· موازنہ کرنے والا – ہسٹریسیس کے ساتھ تھریشولڈ ڈیٹیکٹر

· ٹائمنگ لاجک – ایڈجسٹ ہولڈ ٹائم اور لاک آؤٹ پیریڈ

· آؤٹ پٹ اسٹیج – ریلے، ٹرانزسٹر، یا منطق کی سطح کا سگنل

عام ایپلی کیشنز

اس موشن سینسر PCBA کے تفصیلی تکنیکی پیرامیٹرز

مندرجہ ذیل تصریحات ایک عام اعلی کارکردگی والے موشن سینسر PCBA کی نمائندگی کرتی ہیں جو تجارتی اور رہائشی سیکورٹی مصنوعات میں استعمال ہوتا ہے۔

برقی خصوصیات

پتہ لگانے کی کارکردگی

جسمانی اور ماحولیاتی نردجیکرن

· بورڈ کے طول و عرض – 32mm x 28mm (معیاری) یا حسب ضرورت

· بڑھتے ہوئے سوراخ – دو 3 ملی میٹر قطر، 25 ملی میٹر درمیان سے درمیان میں

· آپریٹنگ درجہ حرارت – -20°C سے +70°C

ذخیرہ کرنے کا درجہ حرارت – -40°C سے +85°C

نمی رواداری – 95% RH نان کنڈینسنگ

· کونفارمل کوٹنگ – اختیاری (بیرونی یا مرطوب استعمال کے لیے)

سایڈست ترتیبات (DIP سوئچ یا جمپر)

زیادہ تر موشن سینسر PCBA ڈیزائن میں صارف کے قابل ترتیب پیرامیٹرز شامل ہیں:

یہ موشن سینسر پی سی بی اے مسابقتی ڈیزائنوں سے کیسے موازنہ کرتا ہے۔

تمام موشن سینسر PCBA بورڈ حقیقی دنیا کے حالات میں یکساں کارکردگی کا مظاہرہ نہیں کرتے۔ نیچے دی گئی جدول اہم اختلافات کو ظاہر کرتی ہے۔

موشن سینسر PCBA FAQ - انجینئرنگ کے جوابات

یہ تینوں سوالات ہارڈویئر انجینئرز، انٹیگریٹرز، اور پروکیورمنٹ ماہرین کے ذریعہ ہفتہ وار پوچھے جاتے ہیں جو موشن سینسر PCBA سلوشنز کا جائزہ لیتے ہیں۔

سوال 1: PIR، مائکروویو، اور ڈوئل ٹیک موشن سینسر PCBA ڈیزائنز میں کیا فرق ہے - اور مجھے کس کا انتخاب کرنا چاہیے؟

جواب: ایک PIR (غیر فعال انفراریڈ) موشن سینسر PCBA حرکت پذیر جسموں سے انفراریڈ تابکاری میں تبدیلیوں کا پتہ لگاتا ہے۔ یہ بہت کم پاور (15-30µA اسٹینڈ بائی) استعمال کرتا ہے لیکن درجہ حرارت کے میلان کے لیے حساس ہے اور HVAC وینٹ یا سورج کی روشنی سے غلط محرک بن سکتا ہے۔ ایک مائکروویو موشن سینسر PCBA کم طاقت والے RF (عام طور پر 5.8GHz یا 10.525GHz) کو خارج کرتا ہے اور ڈوپلر شفٹ کی پیمائش کرتا ہے۔ یہ پلاسٹک کی دیواروں کے ذریعے پتہ لگاتا ہے اور درجہ حرارت کو نظر انداز کرتا ہے، لیکن زیادہ کرنٹ (15-25mA) استعمال کرتا ہے اور دیواروں میں گھس سکتا ہے، جس کی وجہ سے ملحقہ کمروں سے غلط پتہ چلتا ہے۔ ایک ڈوئل ٹیک موشن سینسر PCBA میں PIR اور مائکروویو دونوں سینسر ہوتے ہیں، اور صرف اس وقت متحرک ہوتا ہے جب دونوں حرکت کا پتہ لگائیں۔ اس سے تقریباً تمام جھوٹے الارم ختم ہو جاتے ہیں لیکن لاگت اور اسٹینڈ بائی کرنٹ (2-5mA) میں اضافہ ہوتا ہے۔ سلیکشن گائیڈ: بیٹری سے چلنے والی آؤٹ ڈور لائٹس کے لیے، صرف PIR کا انتخاب کریں۔ اندرونی قبضے کا پتہ لگانے کے لیے جہاں غلط محرکات ناقابل قبول ہیں، ڈوئل ٹیک کا انتخاب کریں۔ خودکار دروازوں کے لیے جہاں رفتار بجلی کے استعمال سے زیادہ اہمیت رکھتی ہے، صرف مائیکرو ویو کا انتخاب کریں۔ زیادہ تر کمرشل سیکیورٹی موشن سینسر PCBA ڈیزائنز PIR کو ایڈوانس سگنل فلٹرنگ کے ساتھ لاگت، طاقت اور بھروسے کے بہترین توازن کے طور پر استعمال کرتے ہیں۔

سوال 2: میں اس موشن سینسر PCBA پر پتہ لگانے کی حد اور ہولڈ ٹائم کو کیسے ایڈجسٹ کروں، اور کیا بورڈ کو اس کے انکلوژر سے ہٹائے بغیر ان سیٹنگز کو تبدیل کیا جا سکتا ہے؟

جواب: یہ موشن سینسر PCBA ایڈجسٹمنٹ کے تین طریقے فراہم کرتا ہے۔ سب سے پہلے، جہاز کے پوٹینشیومیٹر: ایک لیبل "SENS" (حساسیت) پتہ لگانے کی حد کو 3 میٹر (مکمل طور پر گھڑی کی سمت) سے 12 میٹر (مکمل طور پر گھڑی کی سمت) تک ایڈجسٹ کرتا ہے۔ "TIME" کا لیبل لگا ہوا دوسرا ہولڈ ٹائم کو 5 سیکنڈ سے 10 منٹ تک ایڈجسٹ کرتا ہے۔ دوسرا، ڈی آئی پی سوئچز: زیادہ تر بورڈز میں ہولڈ ٹائم، لائٹ تھریشولڈ، اور آؤٹ پٹ پولرٹی کی موٹے سیٹنگز کے لیے 4 پوزیشن والا سوئچ شامل ہوتا ہے۔ تیسرا، ریموٹ ایڈجسٹمنٹ کے لیے، کچھ موشن سینسر PCBA ڈیزائنز میں ایک ڈیجیٹل ان پٹ شامل ہوتا ہے جو بیرونی پوٹینشیومیٹر یا 0-10V کنٹرول سگنلز کو قبول کرتا ہے۔ انکلوژر کو کھولے بغیر ایڈجسٹمنٹ کے لیے، ریموٹ کنٹرول ریسیور (38kHz IR یا 433MHz RF) کے ساتھ ایک موشن سینسر PCBA کی وضاحت کریں - اس سے BOM لاگت میں تقریباً $1.50 کا اضافہ ہوتا ہے۔ ریموٹ ایڈجسٹمنٹ کے بغیر، آپ کو انکلوژر کھولنا چاہیے اور پوٹینشیومیٹر کو موڑنے کے لیے ایک چھوٹا سکریو ڈرایور استعمال کرنا چاہیے۔ اس کے آخری مقام پر نصب ہونے کے بعد ہمیشہ حساسیت کو ایڈجسٹ کریں، کیونکہ ارد گرد کی دیواریں اور فرش کا مواد پتہ لگانے کی حد کو متاثر کرتا ہے۔ 50% سے حساسیت کے ساتھ شروع کریں اور صرف اس صورت میں بڑھائیں جب کوریج میں فرق موجود ہو۔

سوال 3: اس موشن سینسر PCBA کے لیے عام غلط محرک کی شرح کیا ہے، اور درجہ حرارت کا معاوضہ جھوٹے الارم کو کیسے کم کرتا ہے؟

جواب: ایک مناسب طریقے سے انسٹال کردہ ایپلیکیشن میں (عدسے پر براہ راست سورج کی روشنی نہیں، 2 میٹر کے اندر کوئی حرارتی سوراخ نہیں، کوئی بڑی شیشے کی کھڑکیاں حرکت پذیر ٹریفک کی عکاسی نہیں کرتی ہیں)، یہ موشن سینسر PCBA فی 200 ڈٹیکشنز میں ایک واقعہ سے کم کی غلط ٹرگر ریٹ حاصل کرتا ہے۔ درجہ حرارت کے معاوضے کے بغیر، ایک PIR موشن سینسر PCBA غلط محرک پیدا کر سکتا ہے جب محیطی درجہ حرارت انسانی جلد کے درجہ حرارت (تقریباً 37°C یا 98°F) تک پہنچ جاتا ہے۔ 30 ° C کمرے کے درجہ حرارت پر، سگنل سے شور کا تناسب 20 ° C کے مقابلے میں 60% گر جاتا ہے۔ اس موشن سینسر PCBA میں ایک آن بورڈ تھرمسٹر شامل ہوتا ہے جو معاوضے کے سرکٹ سے منسلک ہوتا ہے جو 25°C سے اوپر ہر 1°C بڑھنے پر 2.5% اضافہ کرتا ہے۔ 35 ° C پر، فائدہ 25 ° C سے 25% زیادہ ہے، پتہ لگانے کی حساسیت کو بحال کرتا ہے۔ معاوضہ کم درجہ حرارت (10 ° C سے نیچے) پر حاصل ہونے والے فائدہ کو بھی کم کرتا ہے تاکہ ٹھنڈے ڈرافٹس سے غلط محرکات کو روکا جا سکے۔ مشرق وسطی کے موسموں میں موشن سینسر PCBA تنصیبات سے فیلڈ ڈیٹا (بیرونی درجہ حرارت 45 ° C تک پہنچ جاتا ہے) جب درجہ حرارت کے معاوضے کو فعال کیا جاتا ہے بمقابلہ معذوری کے الارم میں 78 فیصد کمی ظاہر ہوتی ہے۔ بیرونی یا غیر مشروط اندرونی جگہوں کے لیے ہمیشہ معاوضے کو فعال کریں۔

موشن سینسر PCBA کے لیے انسٹالیشن کے بہترین طریقے

یہاں تک کہ بہترین موشن سینسر PCBA بھی خراب کارکردگی کا مظاہرہ کرتا ہے اگر غلط طریقے سے انسٹال ہو۔ ان ہدایات پر عمل کریں۔

بڑھتے ہوئے اونچائی اور پوزیشن

· تجویز کردہ اونچائی – 1.8 سے 2.2 میٹر (کندھے سے سر کی سطح)

· 1.5 میٹر سے نیچے – دھڑ کی حرکت سے محروم، صرف پالتو جانوروں کا پتہ لگاتا ہے۔

· 2.5 میٹر سے اوپر – گراؤنڈ کوریج میں کمی، براہ راست نیچے ڈیڈ زون بناتا ہے

ان غلط محرک ذرائع سے پرہیز کریں۔

وائرنگ کے رہنما خطوط

10 میٹر سے زیادہ لمبا آؤٹ پٹ سگنل چلانے کے لیے بٹی ہوئی جوڑی کا استعمال کریں۔

AC پاور تاروں کو موشن سینسر PCBA سے کم از کم 30 سینٹی میٹر دور رکھیں

· اگر شور والے بوجھ (ریلے، کانٹیکٹرز) کو تبدیل کر رہے ہیں تو پاور ان پٹ میں 100nF کیپیسیٹر شامل کریں

تنصیب سے پہلے اپنے موشن سینسر PCBA کی جانچ کرنا

ایک بینچ ٹیسٹ سیٹ اپ کی 90% غلطیاں پکڑتا ہے۔ اس ترتیب پر عمل کریں۔

بینچ ٹیسٹ کا طریقہ کار

1. پاور لگائیں اور وارم اپ کے لیے 60 سیکنڈ انتظار کریں۔

2. ہر 10 سیکنڈ میں تقریباً ایک بار LED جھپکنے کی تصدیق کریں (اسٹینڈ بائی کی نشاندہی کرتا ہے)

3. 3 میٹر کے فاصلے پر منظر کے میدان میں چلیں۔

4. ایل ای ڈی کے آن ہونے اور آؤٹ پٹ کی حالت میں تبدیلی کی تصدیق کریں۔

5. ایل ای ڈی کے بند ہونے تک وقت کو نشان زد کریں (ہولڈ ٹائم سیٹنگ سے مماثل ہونا چاہیے)

6. سست کریپ (0.2 m/s) اور تیز دوڑ (2 m/s) کے ساتھ دہرائیں

ناکامیاں اور اسباب

خلاصہ - کلیدی وضاحتیں حوالہ

فوری حوالہ کے لیے، اس تصریح بلاک کو ڈیزائن اور خریداری کے دوران دستیاب رکھیں۔

موشن سینسر PCBA - ڈیفالٹ کنفیگریشن

وولٹیج: 5-24V DC

· اسٹینڈ بائی کرنٹ: 20µA عام

پتہ لگانے کی حد: 8-12 میٹر

· پتہ لگانے کا زاویہ: 120 ڈگری

ہولڈ ٹائم: 5 سیکنڈ سے 10 منٹ تک ایڈجسٹ

· آؤٹ پٹ: ریلے (10A) یا ٹرانجسٹر (100mA)

· آپریٹنگ درجہ حرارت: -20°C سے +70°C

· سرٹیفیکیشن: ISO9001 اور RoHS معیارات کے مطابق
