پی سی بی اے پروسیسنگ میں اجزاء اسمبلی کا عمل

پی سی بی اے میں (طباعت شدہ سرکٹ بورڈ اسمبلی) پروسیسنگ ، جزو اسمبلی عمل الیکٹرانک مصنوعات کے فنکشن اور وشوسنییتا کو یقینی بنانے کے لئے ایک کلیدی لنک ہے۔ الیکٹرانک مصنوعات کی مستقل جدت اور پیچیدگی کے ساتھ ، جزو اسمبلی کے عمل کو بہتر بنانے سے نہ صرف پیداوار کی کارکردگی میں بہتری آسکتی ہے ، بلکہ مصنوعات کے مجموعی معیار کو بھی نمایاں طور پر بہتر بنایا جاسکتا ہے۔ اس مضمون میں پی سی بی اے پروسیسنگ میں جزو اسمبلی کے عمل کی تلاش کی جائے گی ، جس میں پہلے سے اسمبلی کی تیاری ، عام اسمبلی ٹکنالوجی اور عمل کو بہتر بنانے کی حکمت عملی شامل ہے۔

I. پری اسمبلی تیاری

جزو اسمبلی سے پہلے ، اسمبلی کے معیار کو یقینی بنانے کی کافی تیاری ہے۔

1. ڈیزائن اور مادی تیاری

ڈیزائن کی اصلاح: سرکٹ بورڈ ڈیزائن کی عقلیت کو یقینی بنائیں اور تفصیلی ڈیزائن کا جائزہ اور توثیق کریں۔ معقول جزو کی ترتیب اور ڈیزائن کے قواعد اسمبلی کے عمل میں مسائل کو کم کرسکتے ہیں ، جیسے جزو مداخلت اور سولڈرنگ کی مشکلات۔

مادی تیاری: اس بات کو یقینی بنائیں کہ تمام اجزاء اور مواد کا معیار معیارات کو پورا کرے ، جس میں جزو کی وضاحتیں اور سولڈرنگ مادی کارکردگی بھی شامل ہے۔ تصدیق شدہ سپلائرز اور مواد کا استعمال پیداواری عمل میں نقائص کو کم کرسکتا ہے۔

2. سامان ڈیبگنگ

آلات انشانکن: کلیدی سامان جیسے پلیسمنٹ مشینیں اور ریفلو سولڈرنگ مشینوں کو درست طریقے سے کیلیبریٹ کریں تاکہ یہ یقینی بنایا جاسکے کہ سامان کی کام کرنے کی حیثیت پیداواری ضروریات کو پورا کرتی ہے۔ سامان کی ناکامی کی وجہ سے پیداواری پریشانیوں سے بچنے کے لئے باقاعدگی سے سامان کو برقرار رکھیں اور ان کا معائنہ کریں۔

عمل کی ترتیبات: سامان کے پیرامیٹرز کو ایڈجسٹ کریں ، جیسے ریفلو سولڈرنگ کا درجہ حرارت وکر ، پلیسمنٹ مشین کی جگہ کی درستگی وغیرہ ، مختلف قسم کے اجزاء اور سرکٹ بورڈ ڈیزائنوں کو اپنانے کے ل .۔ اس بات کو یقینی بنائیں کہ عمل کی ترتیبات اعلی صحت سے متعلق جزو اسمبلی کی حمایت کرسکتی ہیں۔

ii. عام اسمبلی ٹکنالوجی

میںپی سی بی اے پروسیسنگ، کامن جزو اسمبلی ٹیکنالوجیز میں سطح ماؤنٹ ٹکنالوجی (ایس ایم ٹی) اور تھرو ہول داخل کرنے والی ٹکنالوجی (THT) شامل ہیں۔ ہر ٹیکنالوجی کے مختلف فوائد اور نقصانات اور اطلاق کے منظرنامے ہیں۔

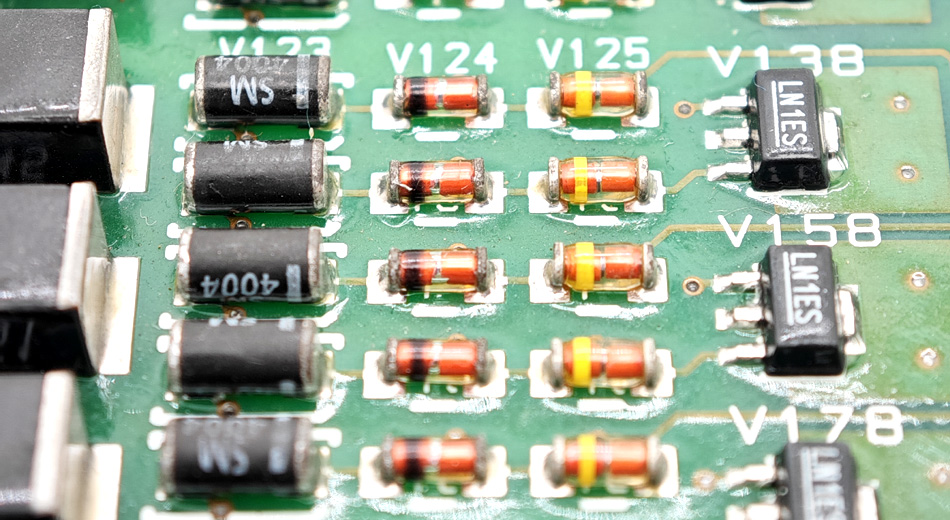

1. سطح ماؤنٹ ٹکنالوجی (ایس ایم ٹی)

تکنیکی خصوصیات: سرفیس ماؤنٹ ٹکنالوجی (ایس ایم ٹی) ایک ایسی ٹیکنالوجی ہے جو براہ راست الیکٹرانک اجزاء کو سرکٹ بورڈ کی سطح پر چڑھا دیتی ہے۔ ایس ایم ٹی کے اجزاء سائز میں چھوٹے اور وزن میں ہلکے ہوتے ہیں ، جو اعلی کثافت اور منیٹورائزڈ الیکٹرانک مصنوعات کے لئے موزوں ہیں۔

عمل کا بہاؤ: ایس ایم ٹی عمل میں سولڈر پیسٹ پرنٹنگ ، جزو کی جگہ کا تعین ، اور ریفلو سولڈرنگ شامل ہے۔ سب سے پہلے ، سرکٹ بورڈ کے پیڈ پر سولڈر پیسٹ کو پرنٹ کریں ، پھر اجزاء کو سولڈر پیسٹ پر پلیسمنٹ مشین کے ذریعے رکھیں ، اور آخر میں سولڈر پیسٹ کو پگھلنے اور سولڈر کے جوڑ بنانے کے لئے ریفلو سولڈرنگ مشین کے ذریعے گرم کریں۔

فوائد: ایس ایم ٹی عمل میں اعلی کارکردگی ، آٹومیشن کی اعلی ڈگری اور مضبوط موافقت کے فوائد ہیں۔ یہ اعلی کثافت اور اعلی صحت سے متعلق الیکٹرانک اسمبلی کی حمایت کرسکتا ہے ، پیداوار کی کارکردگی اور مصنوعات کے معیار کو بہتر بنا سکتا ہے۔

2. سوراخ والی ٹکنالوجی (THT)

تکنیکی خصوصیات: تھرو ہول ٹکنالوجی (THT) ایک ایسی ٹیکنالوجی ہے جو سولڈرنگ کے لئے سرکٹ بورڈ کے ذریعے سوراخوں میں جزو کے پنوں کو داخل کرتی ہے۔ THT ٹیکنالوجی بڑے اور اعلی طاقت والے اجزاء کے لئے موزوں ہے۔

عمل کا بہاؤ: THT عمل میں جزو اندراج ، لہر سولڈرنگ یا دستی سولڈرنگ شامل ہے۔ اجزاء کے پنوں کو سرکٹ بورڈ کے ذریعے سوراخوں میں داخل کریں ، اور پھر لہر سولڈرنگ مشین یا دستی سولڈرنگ کے ذریعہ سولڈر جوڑوں کی تشکیل کو مکمل کریں۔

فوائد: THT عمل اعلی میکانکی طاقت کی ضروریات والے اجزاء کے لئے موزوں ہے اور مضبوط جسمانی رابطے فراہم کرسکتا ہے۔ کم کثافت اور بڑے سائز کے سرکٹ بورڈ اسمبلی کے لئے موزوں۔

iii. عمل کو بہتر بنانے کی حکمت عملی

پی سی بی اے پروسیسنگ میں جزو اسمبلی کے عمل کو بہتر بنانے کے ل optim ، اصلاح کی حکمت عملیوں کا ایک سلسلہ نافذ کرنے کی ضرورت ہے۔

1. عمل کنٹرول

عمل پیرامیٹر کی اصلاح: کلیدی پیرامیٹرز کو درست طریقے سے کنٹرول کریں جیسے ریفلو سولڈرنگ کا درجہ حرارت وکر ، سولڈر پیسٹ کی پرنٹنگ موٹائی اور اجزاء کی بڑھتی ہوئی درستگی۔ ڈیٹا مانیٹرنگ اور ریئل ٹائم ایڈجسٹمنٹ کے ذریعے عمل کی مستقل مزاجی اور استحکام کو یقینی بنائیں۔

عمل کو معیاری بنانا: عمل کے تفصیلی معیارات اور آپریٹنگ طریقہ کار کو تیار کریں تاکہ یہ یقینی بنایا جاسکے کہ ہر عمل کے لنک میں واضح آپریٹنگ وضاحتیں موجود ہیں۔ معیاری کاروائیاں انسانی غلطیوں اور عمل کی مختلف حالتوں کو کم کرسکتی ہیں اور اسمبلی کے معیار کو بہتر بناسکتی ہیں۔

2. کوالٹی معائنہ

خودکار معائنہ: حقیقی وقت میں اسمبلی کے عمل کے دوران سولڈر جوڑوں اور جزو کی پوزیشنوں کے معیار کی نگرانی کے لئے خودکار آپٹیکل معائنہ (AOI) اور ایکس رے معائنہ جیسے جدید ٹیکنالوجیز کا استعمال کریں۔ یہ معائنہ ٹیکنالوجیز معیار کے مسائل کا پتہ لگانے اور اسے درست کرنے اور پروڈکشن لائن کی وشوسنییتا کو بہتر بنانے کے ل. کر سکتی ہیں۔

نمونہ معائنہ: تیار شدہ پی سی بی اے پر باقاعدگی سے نمونہ معائنہ کریں ، جس میں سولڈرنگ کوالٹی ، جزو کی پوزیشن اور بجلی کی کارکردگی کا معائنہ بھی شامل ہے۔ نمونے کے معائنے کے ذریعے ، عمل کے امکانی مسائل کو دریافت کیا جاسکتا ہے اور ان کو بہتر بنانے کے ل funt بروقت اقدامات اٹھائے جاسکتے ہیں۔

خلاصہ

پی سی بی اے پروسیسنگ میں ، اعلی معیار کے جزو اسمبلی کے حصول کے لئے کافی تیاری ، مناسب اسمبلی ٹکنالوجی کا انتخاب ، اور عمل کو بہتر بنانے کی موثر حکمت عملیوں کے نفاذ کی ضرورت ہوتی ہے۔ ڈیزائن کو بہتر بنانے ، جدید آلات اور ٹکنالوجی کو اپنانے ، باریک کنٹرول کرنے کے عمل ، اور سخت معیار کے معائنہ کرنے سے ، حتمی مصنوعات کی کارکردگی اور وشوسنییتا کو یقینی بنانے کے لئے جزو اسمبلی کی درستگی اور استحکام کو بہتر بنایا جاسکتا ہے۔ ٹکنالوجی کی مستقل ترقی کے ساتھ ، پی سی بی اے پروسیسنگ میں اجزاء اسمبلی کا عمل بدعت کا سلسلہ جاری رکھے گا ، جو الیکٹرانک مصنوعات کے معیار کو بہتر بنانے اور مارکیٹ کی طلب کو پورا کرنے کے لئے مضبوط مدد فراہم کرے گا۔
