اعلی درجے کی جانچ کی ٹیکنالوجیز الارم سسٹم پی سی بی اے فیکٹریوں میں مصنوعات کے معیار کو کیسے یقینی بناسکتی ہیں؟

الارم سسٹم میں پی سی بی(طباعت شدہ سرکٹ بورڈ اسمبلی) مینوفیکچرنگ ، مصنوعات کے معیار کو یقینی بنانا بہت ضروری ہے۔ اعلی درجے کی جانچ کی ٹیکنالوجیز اس عمل میں کلیدی کردار ادا کرتی ہیں ، سرکٹ بورڈ پر جامع معائنہ کرتی ہیں تاکہ یہ یقینی بنایا جاسکے کہ ہر پروڈکٹ ڈیزائن اور معیار کے معیار پر پورا اترتا ہے۔ اس مضمون میں یہ دریافت کیا جائے گا کہ اعلی درجے کی جانچ کی ٹیکنالوجیز پی سی بی اے فیکٹریوں میں مصنوعات کے معیار کو کس طرح بہتر بنا سکتی ہیں۔

1. خودکار آپٹیکل معائنہ (AOI)

فنکشن اور درخواست

خودکار آپٹیکل معائنہ (AOI) ایک ایسی ٹکنالوجی ہے جو الارم سسٹم پی سی بی اے پر بصری معائنہ کرنے کے لئے اعلی ریزولوشن کیمرے استعمال کرتی ہے۔ AOI سسٹم سرکٹ بورڈز کو تیزی سے اسکین کرسکتے ہیں تاکہ سولڈر جوڑ ، جزو کی جگہ کا تعین ، اور گمشدہ اجزاء جیسے مسائل کی جانچ پڑتال کی جاسکے۔ معیاری تصاویر کے ساتھ اصل تصاویر کا موازنہ کرکے ، AOI پیداواری عمل کے دوران فوری طور پر نقائص کا پتہ لگاسکتا ہے۔

فوائد

AOI ٹکنالوجی کے فوائد اس کی اعلی کارکردگی اور درستگی میں ہیں۔ دستی معائنہ کے مقابلے میں ، AOI بھی چھوٹے چھوٹے نقائص کو تیز اور زیادہ درست طریقے سے تلاش کرسکتا ہے ، اور یہ تھکاوٹ کا شکار نہیں ہے۔ اس سے فیکٹریوں کو پروڈکشن لائن میں جلد ہی مسائل کا پتہ لگانے کی اجازت ملتی ہے ، جس سے ناقص مصنوعات کی تعداد کم ہوجاتی ہے۔

2. ایکس رے معائنہ (AXI)

فنکشن اور درخواست

ایکس رے معائنہ (AXI) ٹکنالوجی کو پی سی بی اے کے اندر سولڈر مشترکہ معیار کا معائنہ کرنے کے لئے استعمال کیا جاتا ہے ، خاص طور پر ان نقائص کے لئے جن کی سطح سے پتہ لگانا مشکل ہے ، جیسے بی جی اے (بال گرڈ سرنی) سولڈر جوڑ۔ AXI سسٹم سرکٹ بورڈ میں گھسنے کے لئے ایکس رے کا استعمال کرتا ہے ، جس سے سولڈر مشترکہ معیار اور اندرونی نقائص کو چیک کرنے کے لئے داخلی ڈھانچے کی تصاویر تیار ہوتی ہیں۔

فوائد

AXI ٹکنالوجی کا بنیادی فائدہ اندرونی سولڈر مشترکہ نقائص کا پتہ لگانے کی صلاحیت ہے ، جو سرکٹ بورڈ کی طویل مدتی وشوسنییتا کو متاثر کرسکتا ہے۔ AXI کا استعمال کرکے ، پی سی بی اے مینوفیکچررز اس بات کو یقینی بناسکتے ہیں کہ سولڈر کوالٹی معیارات کو پورا کرے ، اس طرح مصنوعات کی پیداوار اور وشوسنییتا میں بہتری لائے۔

3. فنکشنل ٹیسٹنگ

فنکشن اور درخواست

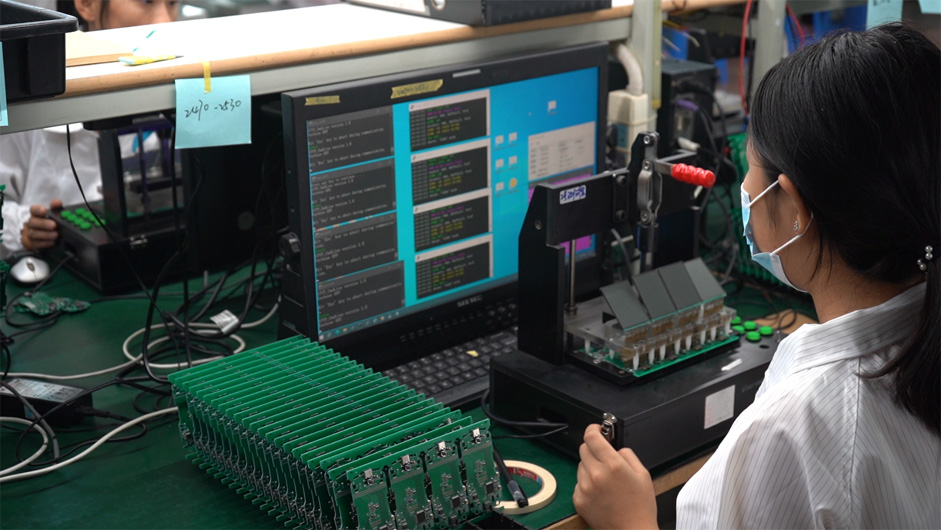

فنکشنل ٹیسٹنگ الارم سسٹم پی سی بی اے کی ایک جامع کارکردگی کا امتحان ہے جس کی تصدیق کی جاسکتی ہے کہ یہ ڈیزائن کی وضاحتوں کے مطابق چلتی ہے۔ عام طور پر جانچ میں بجلی کی جانچ ، سگنل ٹیسٹنگ ، اور فنکشنل توثیق شامل ہے۔ فنکشنل ٹیسٹنگ پروڈکشن لائن کے مختلف مراحل پر کی جاسکتی ہے ، جس میں بورڈ لیول ٹیسٹنگ اور مکمل یونٹ ٹیسٹنگ شامل ہے۔

فوائد

فنکشنل ٹیسٹنگ مینوفیکچررز کو حقیقی دنیا کی ایپلی کیشنز میں پی سی بی اے کی کارکردگی کی تصدیق کرنے کی اجازت دیتی ہے ، اس بات کو یقینی بناتے ہوئے کہ تمام افعال مناسب طریقے سے کام کریں۔ یہ جانچ ڈیزائن کی خامیوں یا پیداواری امور کی نشاندہی کرسکتی ہے ، اس بات کو یقینی بناتے ہوئے کہ مصنوعات کی فعالیت اور کارکردگی شپمنٹ سے پہلے صارفین کی ضروریات کو پورا کرتی ہے۔ جامع فنکشنل ٹیسٹنگ مصنوعات کی پیداوار کو نمایاں طور پر بہتر بنانے میں مدد کرتی ہے۔

3. فنکشنل ٹیسٹنگ

افعال اور ایپلی کیشنز

ماحولیاتی ٹیسٹنگ مختلف ماحولیاتی حالات کے تحت الارم سسٹم پی سی بی اے کے آپریٹنگ حالات کی نقالی کرتی ہے ، بشمول درجہ حرارت ، نمی اور کمپن۔ یہ ٹیسٹ ان شرائط کے تحت پی سی بی اے کے استحکام اور وشوسنییتا کا اندازہ کرتے ہیں ، اور حقیقی دنیا کی ایپلی کیشنز میں ان کے مناسب کام کو یقینی بناتے ہیں۔

فوائد

ماحولیاتی جانچ انتہائی ماحول میں ممکنہ مصنوعات کے مسائل کی نشاندہی کرنے میں مدد کرتا ہے ، اس طرح مصنوعات کی استحکام اور وشوسنییتا کو بہتر بناتا ہے۔ پیداوار کے دوران ماحولیاتی جانچ کر کے ، فیکٹری مختلف آپریٹنگ حالات میں مصنوعات کی پیداوار کو یقینی بناسکتی ہیں ، واپسی اور مرمت کے اخراجات کو کم کرسکتی ہیں۔

5. شماریاتی عمل کنٹرول (ایس پی سی)

افعال اور ایپلی کیشنز

شماریاتی عمل کنٹرول (ایس پی سی) ایک ایسی ٹیکنالوجی ہے جو پیداوار کے عمل کی نگرانی اور تجزیہ کرنے کے لئے اعداد و شمار کے طریقوں کا استعمال کرتی ہے۔ ایس پی سی پیداوار کے عمل میں تغیرات کی نشاندہی کرنے اور ان پر قابو پانے کے لئے حقیقی وقت میں پیداوار کے اعداد و شمار کی نگرانی کرتا ہے ، جس سے مستقل مصنوعات کے معیار کو یقینی بنایا جاتا ہے۔

فوائد

ایس پی سی ٹکنالوجی کا فائدہ پیداوار کے عمل میں فوری طور پر اسامانیتاوں کا پتہ لگانے اور اسے درست کرنے کی صلاحیت میں ہے۔ یہ نقطہ نظر نہ صرف مصنوعات کی پیداوار کو بہتر بناتا ہے بلکہ پیداوار کے عمل کو بھی بہتر بناتا ہے ، جس سے سکریپ اور دوبارہ کام کو کم کیا جاتا ہے۔ ایس پی سی کا اطلاق پیداوار کے عمل میں استحکام اور مستقل مزاجی کو برقرار رکھنے میں مدد کرتا ہے ، اس طرح مجموعی طور پر مصنوعات کے معیار کو بہتر بناتا ہے۔

نتیجہ

الارم سسٹم میں پی سی بیمینوفیکچرنگ ، اعلی درجے کی جانچ کی ٹیکنالوجیز مصنوعات کے معیار کو یقینی بنانے کے لئے بہت ضروری ہیں۔ ٹیکنالوجیز جیسے خودکار آپٹیکل معائنہ (AOI) ، ایکس رے معائنہ (AXI) ، فنکشنل ٹیسٹنگ ، ماحولیاتی جانچ ، اور شماریاتی پروسیس کنٹرول (ایس پی سی) مختلف نقطہ نظر سے پی سی بی اے کے جامع معائنہ اور توثیق کو اہل بناتے ہیں۔ یہ اعلی درجے کی جانچ کی ٹیکنالوجیز پی سی بی اے فیکٹریوں کو فوری طور پر پیداوار کے عمل کے مسائل کی نشاندہی کرنے اور حل کرنے کے قابل بناتی ہیں ، اس طرح مصنوعات کے معیار کو بہتر بناتے ہیں اور اس بات کو یقینی بناتے ہیں کہ مصنوعات کا معیار صارفین کی ضروریات کو پورا کرے۔ یہ ٹیکنالوجیز نہ صرف پیداوار کی کارکردگی کو بہتر بناتی ہیں بلکہ فیکٹریوں کی مارکیٹ کی مسابقت کو بھی بڑھاتی ہیں۔
