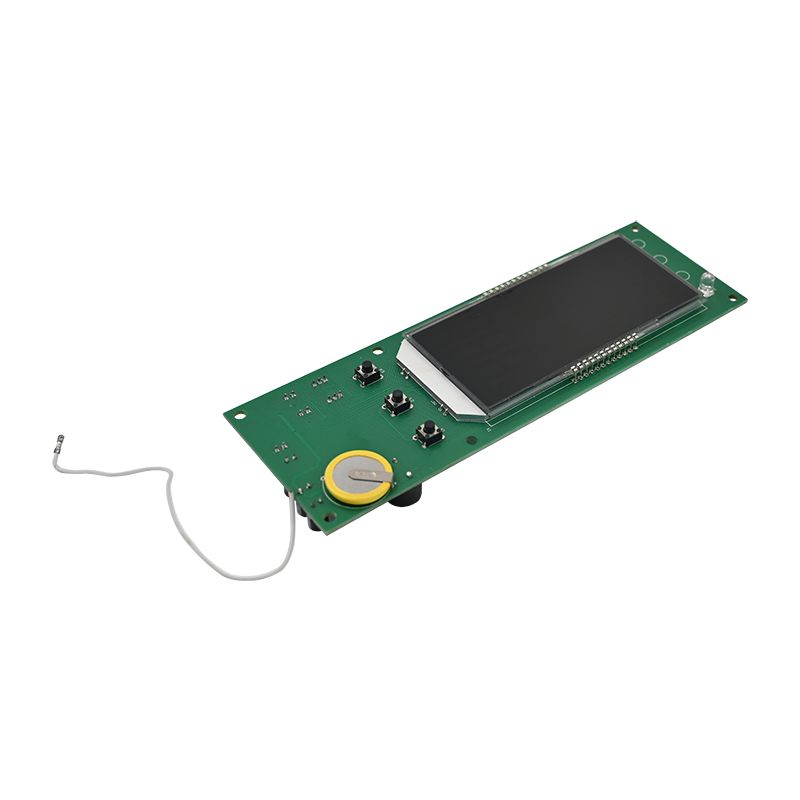

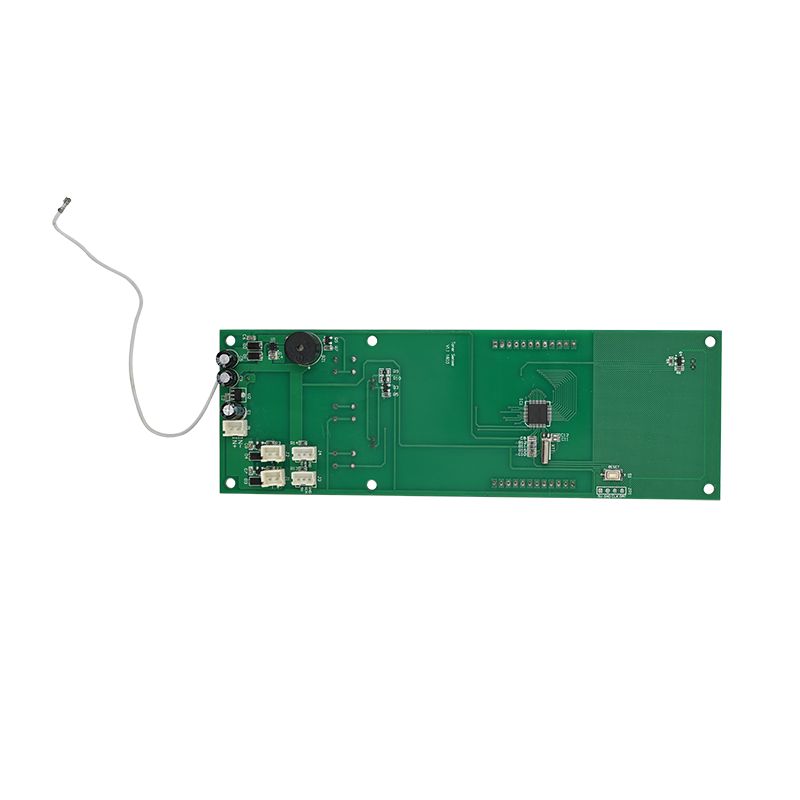

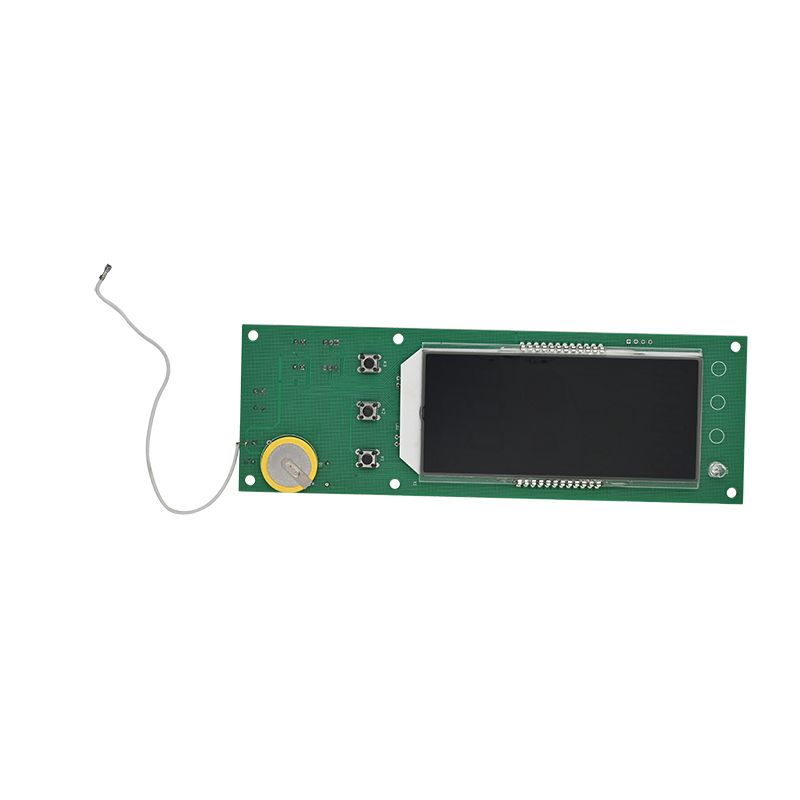

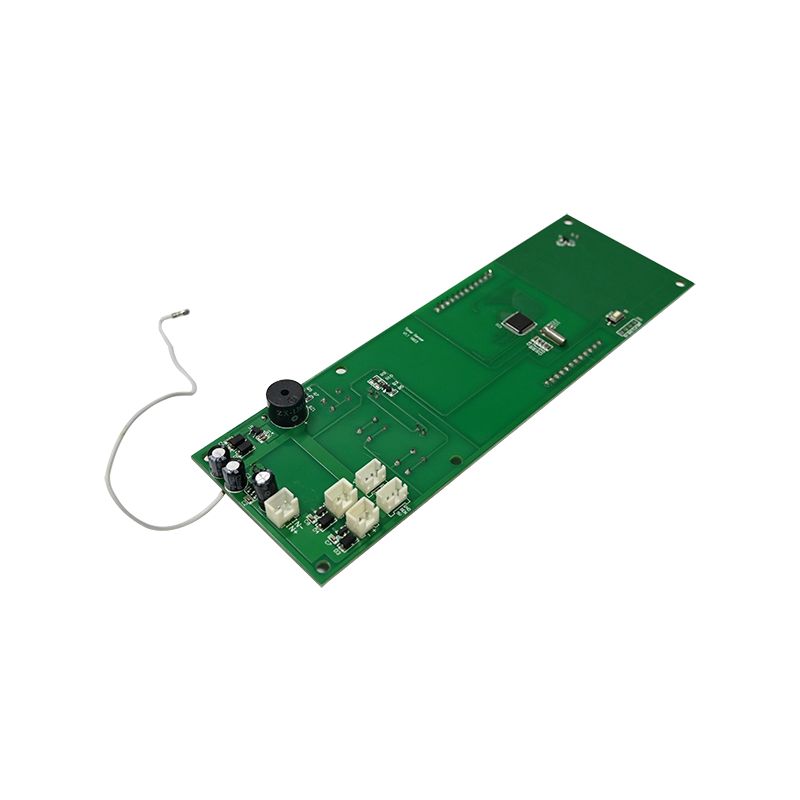

آکسی میٹر پی سی بی اے

ایک دہائی سے زیادہ عرصے سے، Unixplore Electronics ISO9001:2015 اور PCB اسمبلی اسٹینڈرڈ IPC-610E کے معیار کے سرٹیفیکیشن کے ساتھ چین میں اعلیٰ معیار کے آکسیمیٹر PCBA کے لیے ون سٹاپ ٹرنکی کی تیاری اور فراہمی میں مہارت رکھتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

آکسیمیٹر PCBA کنٹرولر یونٹ کیا ہے؟

یون ایکسپلور الیکٹرانکس آپ کو آکسیمیٹر PCBA پیش کرنے پر فخر محسوس کرتا ہے۔ ہمارا مقصد اس بات کو یقینی بنانا ہے کہ ہمارے صارفین کو ہماری مصنوعات کی فعالیت اور خصوصیات کے ساتھ مکمل سمجھ ہو۔ ہم نئے اور پرانے صارفین کو خلوص دل سے دعوت دیتے ہیں کہ وہ ہمارے ساتھ تعاون کریں اور مل کر ایک خوشحال مستقبل کی طرف بڑھیں۔

آکسیمیٹر PCBA سرکٹ بورڈ آکسی میٹر کے اہم اجزاء میں سے ایک ہے، جو بنیادی طور پر آکسیمیٹر کے آپریشن کو کنٹرول کرنے اور اس کی نگرانی کا کردار ادا کرتا ہے۔

یہ عام طور پر پاور سپلائی وولٹیج ریگولیٹر سرکٹ، ڈائیوڈ ڈرائیو کنٹرول سرکٹ، سگنل یمپلیفائر پروسیسنگ سرکٹ، اور ڈسپلے سرکٹ پر مشتمل ہوتا ہے۔ ان میں، ڈسپلے سرکٹس بنیادی طور پر ڈیٹا کو ظاہر کرنے کے لیے استعمال ہوتے ہیں جیسے کہ خون کی آکسیجن سنترپتی۔

مارکیٹ کے مقابلے کے لحاظ سے، ابتدائی oximeter زیادہ تر OLED ڈسپلے کا استعمال کیا. جیسے جیسے مارکیٹ میں مقابلہ تیز ہوتا گیا، لوگوں نے بعد میں TFT ڈسپلے سلوشن تیار کیا، جس کی قیمت بہت کم ہے۔

Unixplore آپ کے EMS پروجیکٹ کے لیے ون اسٹاپ ٹرنکی سروس فراہم کرتا ہے۔ اپنے بورڈ کی عمارت کے لیے بلا جھجھک ہم سے رابطہ کریں، ہم آپ کے موصول ہونے کے بعد 24 گھنٹوں میں کوٹیشن دے سکتے ہیں۔Gerber فائلاورBOM کی فہرست!

آکسی میٹر پی سی بی اے کی تیاری

* کلائنٹ کے ذریعہ فراہم کردہ پی سی بی فائل اور حصوں کی فہرست
* خالی پی سی بی بنایا، ہمارے ذریعہ خریدے گئے اجزاء
* مکمل طور پر جمع حصوں کے ساتھ پی سی بی کی تعمیر
* شپنگ سے پہلے 100% فنکشن کا تجربہ ٹھیک ہے۔
* RoHS کے مطابق، لیڈ فری مینوفیکچرنگ کا عمل
* فوری ترسیل، آزاد ESD پیکج کے ساتھ
* پی سی بی ڈیزائن، پی سی بی لے آؤٹ، پی سی بی کی تیاری، اجزاء کی خریداری، پی سی بی ایس ایم ٹی اور ڈی آئی پی اسمبلی، آئی سی پروگرامنگ، فنکشن ٹیسٹ، پیکیجنگ اور ڈیلیوری کے لیے ون اسٹاپ الیکٹرانک مینوفیکچرنگ سروس

یون ایکسپلور پی سی بی اور پی سی بی اسمبلی کی صلاحیت

پیرامیٹر	قابلیت
تہیں	1-40 تہوں
اسمبلی کی قسم	تھرو ہول (THT)، سرفیس ماؤنٹ (SMT)، مخلوط (THT+SMT)
کم از کم اجزاء کا سائز	0201(01005 میٹرک)
زیادہ سے زیادہ اجزاء کا سائز	2.0 انچ x 2.0 انچ x 0.4 انچ (50 ملی میٹر x 50 ملی میٹر x 10 ملی میٹر)
اجزاء کے پیکیج کی اقسام	BGA، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، وغیرہ۔
کم از کم پیڈ پچ	0.5 ملی میٹر (20 ملی) کیو ایف پی، کیو ایف این، 0.8 ملی میٹر (32 ملی) بی جی اے کے لیے
کم از کم ٹریس چوڑائی	0.10 ملی میٹر (4 ملی میٹر)
کم از کم ٹریس کلیئرنس	0.10 ملی میٹر (4 ملی میٹر)
کم از کم ڈرل سائز	0.15 ملی میٹر (6 ملی)
بورڈ کا زیادہ سے زیادہ سائز	18 انچ x 24 انچ (457 ملی میٹر x 610 ملی میٹر)
بورڈ کی موٹائی	0.0078 انچ (0.2 ملی میٹر) سے 0.236 انچ (6 ملی میٹر)
بورڈ کا مواد	CEM-3، FR-2، FR-4، ہائی-Tg، HDI، ایلومینیم، ہائی فریکوئنسی، FPC، Rigid-Flex، Rogers، وغیرہ۔
سطح ختم	OSP، HASL، فلیش گولڈ، ENIG، گولڈ فنگر، وغیرہ۔
سولڈر پیسٹ کی قسم	لیڈ یا لیڈ فری
تانبے کی موٹائی	0.5 اوز – 5 اوز
اسمبلی کا عمل	Reflow سولڈرنگ، لہر سولڈرنگ، دستی سولڈرنگ
معائنہ کے طریقے	خودکار آپٹیکل انسپیکشن (AOI)، ایکس رے، بصری معائنہ
گھر میں جانچ کے طریقے	فنکشنل ٹیسٹ، پروب ٹیسٹ، عمر رسیدہ ٹیسٹ، زیادہ اور کم درجہ حرارت کا ٹیسٹ
ٹرناراؤنڈ ٹائم	نمونے لینے: 24 گھنٹے سے 7 دن، بڑے پیمانے پر رن: 10 - 30 دن
پی سی بی اسمبلی کے معیارات	ISO9001:2015؛ ROHS, UL 94V0, IPC-610E کلاس ll

یون ایکسپلور ویلیو ایڈڈ ای ایم ایس سروس

● IC پری پروگرامنگ سروس HEX، ELF اور BIN کی شکل میں فائل کے ساتھ۔
● Oximeter PCBA فنکشن ٹیسٹ فکسچر کلائنٹ کے ٹیسٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا گیا ہے۔
● باکس بلڈنگ سروس بشمول پلاسٹک اور میٹل کیس مولڈ اور پارٹ پروڈکشن
● Conformal کوٹنگ بشمول سلیکٹیو lacquer coating, epoxy resin potting
● تار کا کنٹرول اور کیبل اسمبلی
● باکس، اسکرین، جھلی سوئچ، لیبلنگ اور حسب ضرورت کارٹن یا ریٹیل باکس پیکنگ سمیت تیار شدہ مصنوعات کی اسمبلی۔
● درخواست پر PCBA کے لیے تیسرے فریق کے مختلف ٹیسٹ دستیاب ہیں۔
● پروڈکٹ سرٹیفیکیشن اسسٹنس

PCBA پیداوار کا طریقہ کار
