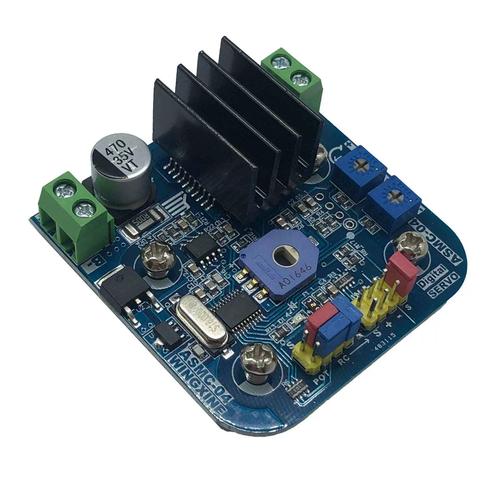

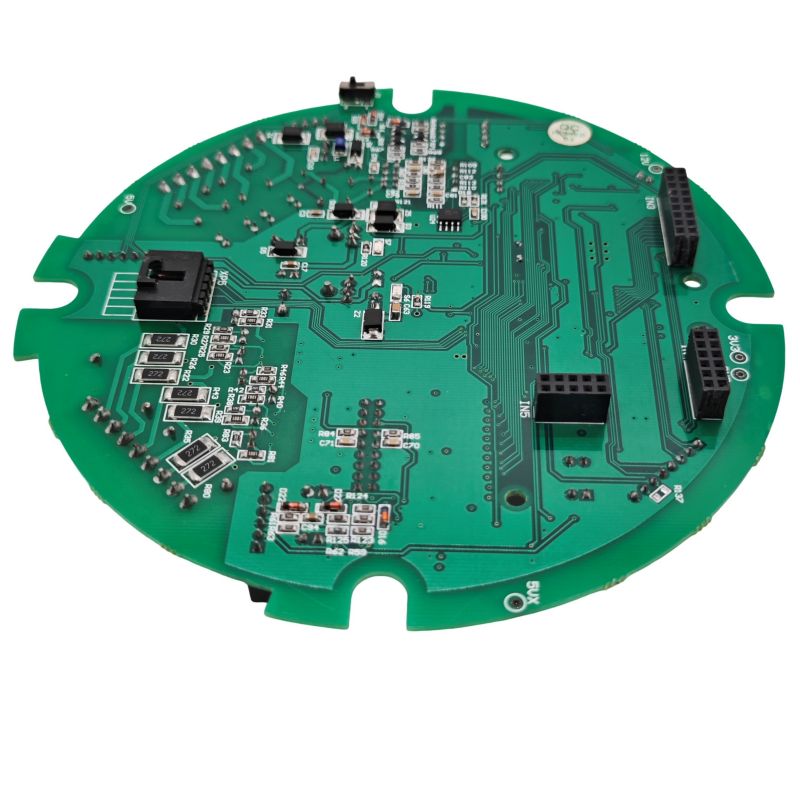

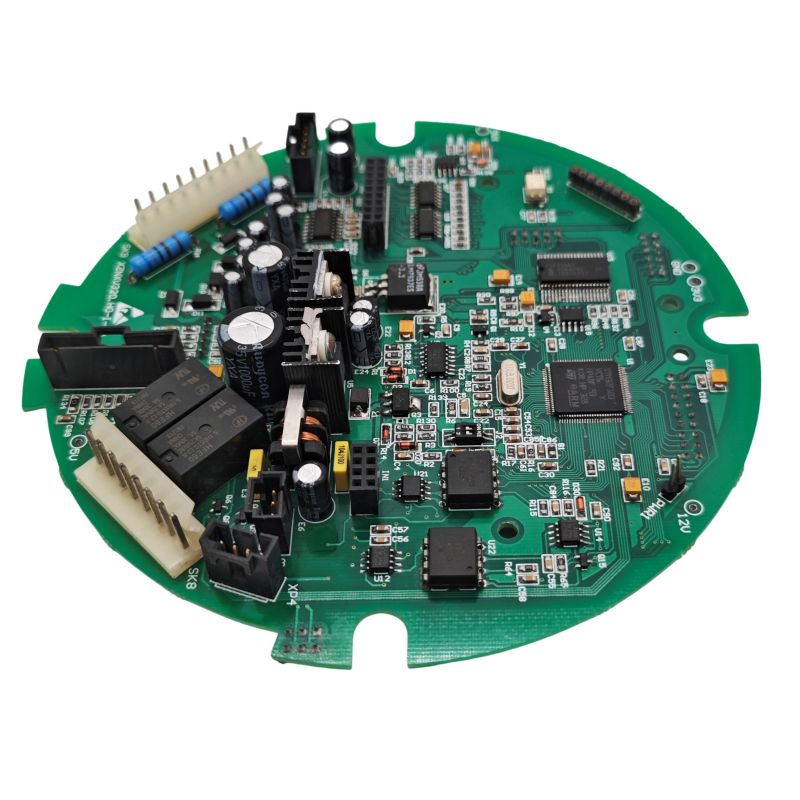

آر سی سروو پی سی بی اے

یون ایکسپلور الیکٹرانکس— ایمبیڈڈ سسٹمز اور پی سی بی ڈیزائن کے 20 سال کے تجربے کے ساتھ، ہم نے ناکامی کے وہی نمونے بار بار دیکھے ہیں: شور والی پاور لائنیں، ناکافی ڈیکپلنگ، اور غلط PWM روٹنگ۔ ہمارے سرو پی سی بی اے سلوشنز انجینئرنگ کی وضاحتوں، ترتیب کے اصولوں، اور جانچ کے طریقوں کے ارد گرد بنائے گئے ہیں جنہیں پیشہ ور ڈیزائنرز اصل میں پیداوار میں استعمال کرتے ہیں۔

چاہے آپ کو اسٹینڈ اسٹون ڈرائیور بورڈ، ملٹی چینل سرو کنٹرولر، یا اندرونی سروو کنٹرول بورڈ کی تبدیلی کی ضرورت ہو، Unixplore Electronics قابل اعتماد، شور سے محفوظ رکھتا ہے۔پی سی بی اےجو RC شوق اور صنعتی روبوٹکس ماحول دونوں میں پرفارم کرتا ہے۔

ہم کیا پیش کرتے ہیں:

• Altium، KiCad، یا آپ کے پسندیدہ فارمیٹ میں مکمل سروو PCBA ڈیزائن (اسکیمیٹک + لے آؤٹ)
• فنکشنل ٹیسٹنگ کے ساتھ پروٹو ٹائپنگ (لوڈ، ریپل، تھرمل رپورٹس)
• اجزاء کی سورسنگ اور ایس ایم ٹی اسمبلی کے ساتھ والیوم مینوفیکچرنگ
• ڈیزائن کا جائزہ لینے اور ناکامی کے تجزیہ سے متعلق مشاورت

آر سی سروو پی سی بی اے کو کیا کرنا چاہیے۔

ایک RC سرو پی سی بی اے (چاہے اسٹینڈ لون ڈرائیور بورڈ ہو یا اندرونی سرو کنٹرول بورڈ) تین ضروری کام انجام دیتا ہے:

• PWM سگنل جنریشن یا ریسیپشن:کنٹرول دالوں (50Hz پر 1ms سے 2ms) کو پوزیشن کمانڈز میں تبدیل کرتا ہے۔
• بجلی کی تقسیم:سروو موٹر اور کنٹرول آئی سی کو کلین 5V یا 6V فراہم کرتا ہے۔
• فیڈ بیک پروسیسنگ:پوزیشن کی تصدیق کرنے اور کنٹرول لوپ کو بند کرنے کے لیے اندرونی پوٹینومیٹر پڑھتا ہے۔

اعلی قابل اعتماد ڈیزائنوں میں اوورلوڈ کا پتہ لگانے کے لیے کرنٹ سینسنگ اور شور سے استثنیٰ کے لیے آپٹو آئسولیشن بھی شامل ہے۔

بنیادی تکنیکی وضاحتیں

درج ذیل پیرامیٹرز RC سرو کنٹرول PCBA ڈیزائنز کے لیے صنعتی معیارات کی نمائندگی کرتے ہیں۔ یہ دونوں وقف شدہ سروو ڈرائیور بورڈز اور انٹیگریٹڈ ریسیور PCBA اسمبلیوں پر لاگو ہوتے ہیں۔

ان پٹ پاور نردجیکرن

کنٹرول سگنل نردجیکرن

اندرونی سرو پی سی بی اے اجزاء (سروو کے اندر)

ایک معیاری RC سروو میں ان اجزاء کے ساتھ ایک چھوٹا PCBA ہوتا ہے:

RC سروو قابل اعتماد کے لیے PCBA لے آؤٹ کے قواعد

یون ایکسپلور الیکٹرانکس میں، ہم جانتے ہیں کہ زیادہ تر RC سروو کی ناکامیوں کی ابتدا PCB سے ہوتی ہے۔ ہم ان 8 اصولوں پر عمل کرتے ہیں تاکہ ہمارے فراہم کردہ ہر ڈیزائن میں قابل اعتماد آپریشن کو یقینی بنایا جا سکے۔

1. پاور ڈسٹری بیوشن: اسٹار گراؤنڈنگ

• ڈیزی چین گراؤنڈ کبھی نہیں۔ ہر سرو گراؤنڈ کو براہ راست پاور سپلائی گراؤنڈ پوائنٹ پر واپس آنا چاہیے۔
• الگ پاور اور سگنل گراؤنڈ۔ ملٹی سرو پی سی بی اے ڈیزائنز پر، زمینی جہاز کو تقسیم کریں اور بیٹری ان پٹ کے قریب ایک پوائنٹ پر جڑیں۔
• پاور کے لیے چوڑائی ٹریس کریں: 1.5A مسلسل کرنٹ کے لیے، 1oz تانبے کے ساتھ 1.5mm کم از کم ٹریس چوڑائی استعمال کریں۔

2. کپیسیٹر کی جگہ کا تعین کرنا

سروو موٹرز نمایاں برقی شور پیدا کرتی ہیں۔ ایک عام سروو 5V سپلائی لائن پر 200mV چوٹی سے چوٹی تک شور پیدا کر سکتا ہے۔

فی سرو کنیکٹر کی ڈیکپلنگ کی ضرورت ہے:

• 100µF سے 470µF الیکٹرولائٹک کپیسیٹر (موٹر انرش کو ہینڈل کرتا ہے)
• 100nF سیرامک ​​کیپسیٹر (اعلی تعدد شور کو فلٹر کرتا ہے)
• سروو پاور پنوں کے 10 ملی میٹر کے اندر کیپسیٹرز رکھیں

پورے PCBA کے لیے بلک کیپیسیٹینس: مین پاور ان پٹ پر ایک بڑا کپیسیٹر (1000µF سے 4700µF) شامل کریں۔ یہ براؤن آؤٹ کو روکتا ہے جب ایک سے زیادہ سرووس ایک ساتھ شروع ہوتے ہیں۔

3. PWM سگنل روٹنگ

• PWM کے نشانات کو مختصر اور براہ راست رکھیں۔ لمبی نشانیاں شور کے لیے اینٹینا کا کام کرتی ہیں۔
• بجلی کی تاروں کے متوازی PWM ٹریس چلانے سے گریز کریں۔ اگر ضروری ہو تو 90 ڈگری کراسنگ کا استعمال کریں۔
• PWM آؤٹ پٹ پن پر 100Ω سے 470Ω سیریز ریزسٹر شامل کریں۔ یہ خرابی کے حالات کے دوران کرنٹ کو محدود کرتا ہے اور بجنے کو کم کرتا ہے۔

4. سرو کنیکٹر لے آؤٹ

معیاری 3-پن سرو کنیکٹر (سگنل، وی سی سی، گراؤنڈ) کو مخصوص وقفہ درکار ہے:

• پن کا فاصلہ: 2.54 ملی میٹر (0.1 انچ) یا 2.7 ملی میٹر (اعلی کثافت)
• کنیکٹر بلاک کے لئے پی سی بی کی موٹائی: 1.2 ملی میٹر سے 1.6 ملی میٹر
• سگنل پن کا مقام: عام طور پر اندرونی پن (پن 2 میں سے 3)
• پاور سیکوینسنگ: GND کو داخل کرنے پر VCC سے پہلے جڑنا چاہیے۔

اعلی کثافت والے ڈیزائن کے لیے، سرو کنیکٹرز کے درمیان 2.7 ملی میٹر کا فاصلہ قابل اعتماد کنکشن برقرار رکھتے ہوئے کمپیکٹ لے آؤٹ کی اجازت دیتا ہے۔

5. کنٹرول MCU کے لیے وولٹیج کا ضابطہ

• MCU کے لیے علیحدہ LDO استعمال کریں اگر وہی سپلائی پاورز سرووس کو فراہم کرتی ہے۔ سروو کرنٹ اسپائکس وولٹیج میں کمی کا باعث بنتے ہیں جو مائیکرو کنٹرولر کو دوبارہ ترتیب دے سکتے ہیں۔
• تجویز کردہ ریگولیٹر: 5V یا 3.3V LDO کم از کم 200mA گنجائش اور 1µF ان پٹ/آؤٹ پٹ کیپسیٹرز۔
• پروٹیکشن ڈائیوڈ: ریورس پولرٹی سے بچانے کے لیے ان پٹ پر 1N4007 یا Schottky diode شامل کریں۔

6. موٹر پر شور دبانا (اندرونی سروو PCBA ڈیزائن کے لیے)

اگر پی سی بی اے کو ڈیزائن کر رہے ہیں جو سروو کے اندر جاتا ہے، تو براہ راست موٹر ٹرمینلز پر شور کو دبائیں:

• 100nF سیرامک ​​کپیسیٹر براہ راست موٹر ٹرمینلز میں سولڈرڈ ہے۔
• اضافی شیلڈنگ کے لیے کیپسیٹر منفی کو موٹر ہاؤسنگ سے جوڑیں (200mV تک شور کو کم کرتا ہے)۔
• اختیاری: انتہائی شور والے ماحول کے لیے موٹر لیڈز پر فیرائٹ موتیوں کا اضافہ کریں۔

7. اوورلوڈ کا پتہ لگانے کے لیے کرنٹ سینسنگ

اعلی درجے کی امدادی PCBA ڈیزائن میں موجودہ نگرانی شامل ہے:

• شنٹ ریزسٹر: 0.1Ω سے 0.5Ω، 1% رواداری - کرنٹ کے متناسب وولٹیج بناتا ہے
• تفریق یمپلیفائر: 10 سے 20 کا فائدہ - شنٹ وولٹیج کو قابل پیمائش سطح تک بڑھاتا ہے
• ADC ان پٹ: 10 بٹ کم از کم — MCU کو کنٹرول کرنے کے لیے موجودہ ڈیٹا کو فیڈ کرتا ہے۔

ایک 100mΩ شنٹ 500mA پر 50mV اور 1.5A پر 150mV پیدا کرتا ہے۔ 5x گین ایمپلیفائر کے ساتھ، یہ 250mV سے 750mV ہو جاتا ہے، جو 3.3V ADC ان پٹ کے لیے موزوں ہے۔

8. موصلیت اور مکینیکل تحفظ

اندرونی سرو پی سی بی اے بورڈز کو جسمانی طور پر محفوظ کیا جانا چاہیے:

• موصلیت کا ٹیپ: PCBA اور دھاتی سروو کیس کے درمیان الیکٹریکل ٹیپ رکھیں۔ یہ شارٹ سرکٹ کو سولڈر جوائنٹس یا کیس کو چھونے والی لیڈز سے روکتا ہے۔
• کنفارمل کوٹنگ: بیرونی یا زیادہ نمی والے ایپلی کیشنز کے لیے، سنکنرن کو روکنے کے لیے ایکریلک کنفارمل کوٹنگ شامل کریں۔

کنٹرول سگنل جنریشن (MCU کوڈ کنڈریشنز)

جٹر فری آپریشن کے لیے مناسب PWM جنریشن بہت ضروری ہے۔ یہاں کلیدی پیرامیٹرز ہیں:

پی ڈبلیو ایم کنفیگریشن

MCU کوڈ کی مثال Pseudocode

// 1500µs نبض کے لیے ڈیوٹی سائیکل کا حساب لگائیں۔
    // PWM مدت = 20ms، گھڑی = 1MHz prescaler فرض کرتا ہے۔

    پلس_چوڑائی_ہم = 1500
    period_counts = 20000 // 20ms مائیکرو سیکنڈز میں
    duty_counts = نبض_چوڑائی_ہم
    سیٹ_پی ڈبلیو ایم_ڈیوٹی (ڈیوٹی_کاؤنٹس)

جانچ کرتے وقت، PWM سگنل کی تصدیق کے لیے ایک آسیلوسکوپ استعمال کریں۔ نبض کا گرتا ہوا کنارہ سرو کو پوزیشن کو پڑھنے کے لیے متحرک کرتا ہے۔

عام ناکامی کے طریقے اور اصلاحات

پاور سوئچنگ پر اہم نوٹ:اسے بند کرنے کے لیے سروو گراؤنڈ لائن کو کبھی بھی سوئچ نہ کریں۔ جب گراؤنڈ کھولا جاتا ہے، سروو پھر بھی PWM سگنل لائن یا دیگر راستوں سے بجلی حاصل کر سکتا ہے، جس کے نتیجے میں 3.2V انڈر وولٹیج آپریشن اور بے ترتیب رویہ ہوتا ہے۔ P-چینل MOSFET یا ریلے کا استعمال کرتے ہوئے ہمیشہ VCC لائن کو تبدیل کریں۔

RC سرو پی سی بی اے کے اکثر پوچھے گئے سوالات

ذیل میں تین تکنیکی سوالات ہیں جو ہمیں روبوٹکس انجینئرز اور RC سسٹم ڈیزائنرز سے اکثر موصول ہوتے ہیں۔

Q1: جب میں ESP32 یا Arduino کے ساتھ اپنے حسب ضرورت PCBA سے ان کو کنٹرول کرتا ہوں تو میرے سرورز تصادفی طور پر کیوں مڑ جاتے ہیں؟

A:آپ کو بجلی کے شور کا مسئلہ ہے، تقریباً یقینی طور پر۔ یونیکسپلور الیکٹرانکس میں ہم اس تشخیصی ترتیب کی تجویز کرتے ہیں:

مرحلہ 1- ایک آسیلوسکوپ کے ساتھ بجلی کی فراہمی کو چیک کریں: سروو کے حرکت کرتے وقت براہ راست سروو کنیکٹر پر 5V لائن کی پیمائش کریں۔ اگر آپ 200mV سے زیادہ لہریں دیکھتے ہیں (چوٹی سے چوٹی)، تو آپ کی ڈیکپلنگ ناکافی ہے۔

مرحلہ 2— بلک کیپیسیٹینس شامل کریں: پاور ان پٹ ٹرمینلز پر 1000µF سے 4700µF الیکٹرولائٹک کپیسیٹر رکھیں۔ سروو موٹرز جب حرکت کرنے لگتی ہیں تو ہائی انرش کرنٹ (3–10× رننگ کرنٹ) کھینچتی ہیں۔ بلک کیپیسیٹینس کے بغیر، وولٹیج 4V سے نیچے گر جاتا ہے، جس کی وجہ سے کنٹرول IC دوبارہ ترتیب دیتا ہے یا بے ترتیبی سے برتاؤ کرتا ہے۔

مرحلہ 3MCU پاور کو سرو پاور سے الگ کریں: بدترین ڈیزائن MCU اور سرووس کو ایک ہی وولٹیج ریگولیٹر سے چلاتے ہیں۔ دو الگ الگ ریگولیٹرز استعمال کریں:

• MCU اور منطق کے لیے ایک 5V/500mA LDO۔
• سرووس کے لیے علیحدہ 5V/3A سپلائی (یا براہ راست بیٹری کنکشن)۔

مرحلہ 4— ہر سروو کنیکٹر پر ڈیکپلنگ شامل کریں: ہر سرو کنیکٹر کے VCC اور GND پنوں پر براہ راست 100µF الیکٹرولائٹک اور ایک 100nF سیرامک ​​کپیسیٹر رکھیں۔ سیرامک ​​کیپسیٹر موٹر برش سے ہائی فریکوئنسی شور کو فلٹر کرتا ہے۔ الیکٹرولیٹک کم تعدد کرنٹ اسپائکس کو ہینڈل کرتا ہے۔

مرحلہ 5— اپنے PWM سگنل کا معیار چیک کریں: PWM پن کو دیکھنے کے لیے ایک آسیلوسکوپ استعمال کریں۔ اگر آپ کو بڑھتے ہوئے یا گرتے ہوئے کناروں پر گھنٹی بجتی ہوئی (اوور شوٹ) نظر آتی ہے تو MCU پن پر 100Ω سیریز ریزسٹر شامل کریں۔ یہ سگنل کو نم کرتا ہے اور غلط محرک کو روکتا ہے۔

پایان لائن:سروو جٹر کے 90% مسائل پاور سے متعلق ہیں، کوڈ سے متعلق نہیں۔ پہلے بجلی کی تقسیم کو ٹھیک کریں۔

Q2: میں ایک PCBA کو کیسے ڈیزائن کروں جو ایک سے زیادہ سرووس (8 سے 16 چینلز) کو براؤن آؤٹ کے بغیر کنٹرول کرتا ہے؟

A:اس کے لیے پاور بجٹنگ اور لے آؤٹ پلاننگ کی ضرورت ہے۔ یہاں 16 چینل کے سروو کنٹرولر PCBA کے لیے انجینئرنگ کا طریقہ ہے۔

مرحلہ 1- بجلی کی کل ضروریات کا حساب لگائیں:

• عام آپریشن کے دوران ہر معیاری سروو 200mA سے 500mA تک کھینچتا ہے۔
• چوٹی اسٹال کرنٹ 1.5A سے 3A فی سروو تک پہنچ سکتا ہے۔
• 16 سرورز کے لیے: 16 × 1.5A = 24A چوٹی ممکنہ ڈرا۔

مرحلہ 2- بجلی کی تقسیم کو ڈیزائن کریں:

• مین پاور ان پٹ: کم از کم 30A کے لیے 5V سے 6V سپلائی کا استعمال کریں۔
• ان پٹ کنیکٹر: XT60 یا سکرو ٹرمینل (ایک چھوٹا 2 پن ہیڈر نہیں)۔
• مین پاور ٹریس: 2oz کاپر کے ساتھ 8mm سے 10mm چوڑائی، یا لیئر 2 پر ایک وقف شدہ پاور پلین استعمال کریں۔
• بس بارز: 15A سے اوپر کے کرنٹ کے لیے، کاپر بس بارز شامل کریں یا بیرونی وائرنگ استعمال کریں۔

مرحلہ 3- مرحلہ وار بجلی کی تقسیم کو نافذ کریں:

• موٹی پاور ٹریسز (5mm+) کو مرکزی ڈسٹری بیوشن پوائنٹ تک لے جائیں۔
• اس مقام سے، ہر سرو کنیکٹر پر انفرادی 1.5 ملی میٹر نشانات چلائیں۔
• ہر سروو کنیکٹر پر 470µF کیپیسیٹر شامل کریں (تقسیم کیپیسیٹینس، ان پٹ پر صرف ایک بڑی ٹوپی نہیں)۔

مرحلہ 4- سگنل لائنوں کے لیے آپٹو آئسولیشن کا استعمال کریں (جدید):

• صنعتی یا زیادہ شور والے ماحول کے لیے، آپٹوکوپلرز (جیسے، 4N35 یا PC817) کا استعمال کرتے ہوئے PWM سگنلز کو الگ کریں۔
• یہ موٹر شور کو MCU میں واپس جوڑنے اور دوبارہ سیٹ ہونے سے روکتا ہے۔
• الگ تھلگ ڈیزائن کے لیے علیحدہ پاور ڈومینز (MCU سائیڈ اور سرو سائیڈ) کی ضرورت ہوتی ہے۔

مرحلہ 5- موجودہ محدود یا نرم آغاز شامل کریں:

• 10ms سے 50ms تک سروو پاور کو بڑھانے کے لیے سافٹ اسٹارٹ سرکٹری کے ساتھ MOSFET استعمال کریں۔
• یہ تمام 16 سرووس کے ابتدائی داخلے کو سپلائی کو گرنے سے روکتا ہے۔
• متبادل طور پر، ترتیب میں سرووس کو پاور اپ کریں (ہر ایک کے درمیان 5ms کی تاخیر)۔

مرحلہ 6- 16+ چینلز کے لیے پی سی بی لیئر اسٹیک کی سفارش:

• پرت 1: سگنل (PWM، تاثرات)
• پرت 2: زمینی طیارہ (ٹھوس ڈالنا)
• پرت 3: پاور پلین (5V یا Vservo)
• پرت 4: سگنل یا سیکنڈری گراؤنڈ

یہ اسٹیک لوپ ایریا کو کم کرتا ہے اور چینلز کے درمیان EMI کو کم کرتا ہے۔

Q3: کیا میں ایک ہی PCBA ڈیزائن کو مختلف سروو برانڈز (Futaba، Hitec، Spectrum، generic) کے لیے استعمال کر سکتا ہوں؟

A:جی ہاں، تین اہم مطابقت کے تحفظات کے ساتھ۔

غور 1— PWM سگنل کے معیارات ایک جیسے ہیں: تمام RC سرووز 1ms سے 2ms دالوں کے ساتھ ایک ہی 50Hz PWM معیار استعمال کرتے ہیں۔ آپ کے PCBA کی PWM جنریشن منطق عالمی سطح پر کام کرتی ہے۔

غور 2- بجلی کی ضروریات نمایاں طور پر مختلف ہوتی ہیں:

آپ کا PCBA اس اعلیٰ ترین سرو کے لیے ڈیزائن کیا جانا چاہیے جسے آپ استعمال کرنا چاہتے ہیں۔ 2A مسلسل اور 5A چوٹی فی چینل کے لیے ڈیزائن کریں تاکہ زیادہ تر معیاری اور ہائی ٹارک سرووس کا احاطہ کیا جا سکے۔

غور 3- کنیکٹر مطابقت:

• زیادہ تر سرووس 2.54 ملی میٹر (0.1 انچ) وقفہ کے ساتھ معیاری 3-پن خواتین ہیڈر استعمال کرتے ہیں۔
• سگنل پن کا مقام برانڈ کے لحاظ سے مختلف ہوتا ہے:
  • Futaba: سگنل سب سے اندرونی پن ہے (پن 2)
  • ہائیٹیک اور سپیکٹرم: ماڈل کے لحاظ سے سگنل پن 1 یا پن 3 ہے۔
• اپنے PCBA کو واضح طور پر لیبل والے پن آؤٹ (S, +, –) کے ساتھ ڈیزائن کریں۔ 3 پن کا مردانہ ہیڈر (جیسے معیاری سروو ایکسٹینشن کیبل) استعمال کریں تاکہ کوئی بھی سروو براہ راست پلگ ان ہو سکے۔

غور 4- اندرونی سرو پی سی بی اے (سرو کے اندر) قابل تبادلہ نہیں ہے: اگر آپ اندرونی پی سی بی اے کو ڈیزائن کر رہے ہیں جو سروو ہاؤسنگ کے اندر جاتا ہے (اصل کنٹرول بورڈ کی جگہ لے رہا ہے)، تو یہ برانڈ کے لیے مخصوص ہے۔ مختلف سرورز مختلف ہیں:

• پوٹینشیومیٹر مزاحمتی قدریں (5kΩ بمقابلہ 10kΩ)
• موٹر سائز اور موجودہ درجہ بندی
• مکینیکل بڑھتے ہوئے سوراخ کے مقامات
• کیس کے طول و عرض

اندرونی PCBA ڈیزائن کے لیے، اصل کو ریورس انجنیئر کریں یا اس عین سروو ماڈل کے لیے تفصیلی وضاحتیں حاصل کریں۔ بیرونی ڈرائیور PCBA ڈیزائنز کے لیے (وہ بورڈ جو معیاری سرو کنیکٹرز سے جڑتا ہے)، مطابقت تمام بڑے RC برانڈز میں بہترین ہے۔

اپنے RC سرو پی سی بی اے کی جانچ کرنا

پیداوار کے لیے کسی ڈیزائن کی منظوری دینے سے پہلے، یہ پانچ ٹیسٹ چلائیں:

خلاصہ: ایک قابل اعتماد RC سروو PCBA ڈیزائن کرنا

ایک مضبوط RC سرو PCBA کی تعریف پانچ انجینئرنگ فیصلوں سے ہوتی ہے:

1. مناسب بلک کیپیسیٹینسمین پاور ان پٹ پر (1000µF سے 4700µF)۔
2. پاور ڈومینز کو الگ کریں۔MCU (LDO ریگولیٹڈ) اور سرووس (براہ راست بیٹری یا ہائی کرنٹ ریگولیٹر) کے لیے۔
3. ستارہ گراؤنڈ کرناعلیحدہ پاور اور سگنل گراؤنڈ ریٹرن کے ساتھ۔
4. ڈیکپلنگ کیپسیٹرزہر سرو کنیکٹر پر (100µF الیکٹرولیٹک + 100nF سیرامک)۔
5. مناسب PWM سگنل کنڈیشنگسیریز ریزسٹرس اور مختصر نشانات کے ساتھ۔

ملٹی سروو ڈیزائنز (8+ چینلز) کے لیے، وقف شدہ پاور اور زمینی طیاروں کے ساتھ 4-پرت والا پی سی بی استعمال کریں۔ اندرونی سرو پی سی بی اے ڈیزائنز کے لیے، کیس شارٹس کو روکنے کے لیے موٹر شور سپریشن (100nF موٹر ٹرمینلز میں) اور انسولیٹنگ ٹیپ شامل کریں۔ یہ مشقیں RC اور روبوٹکس ایپلی کیشنز دونوں میں مسلسل بغیر کسی جھنجھلاہٹ کے آپریشن اور طویل مدتی اعتبار فراہم کرتی ہیں۔
