کار انورٹر پی سی بی اے

مصنوعات کی وضاحت

اپنی کار انورٹر PCBA کنٹرول بورڈ کے لیے ایک قابل اعتماد سپلائر کیسے تلاش کریں؟

Unixplore Electronics میں، آپ چین میں تیار کردہ کار انورٹر PCBA آپشنز کی ایک وسیع صف دریافت کر سکتے ہیں۔ ہم مسابقتی قیمتوں کا تعین اور پیشہ ورانہ بعد فروخت سروس پیش کرتے ہیں۔ ہم تعاون کرنے اور باہمی طور پر فائدہ مند شراکت داری قائم کرنے کے خواہشمند ہیں۔

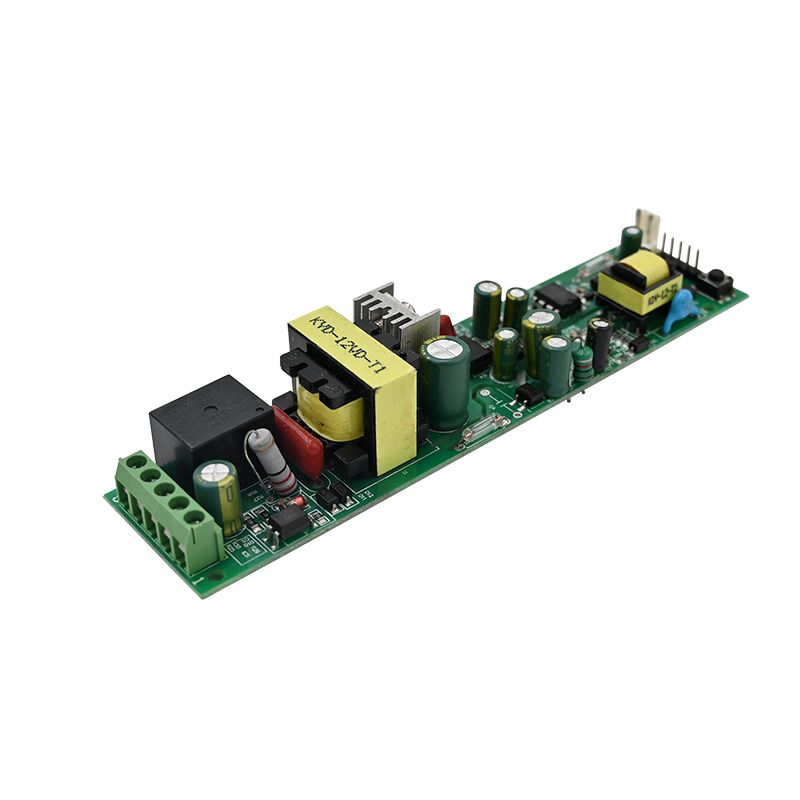

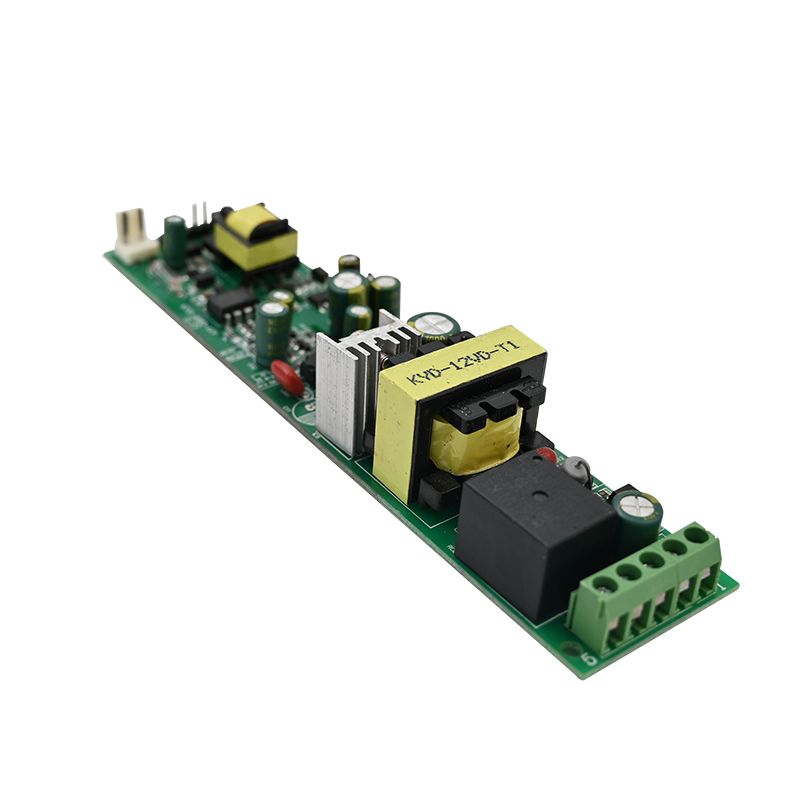

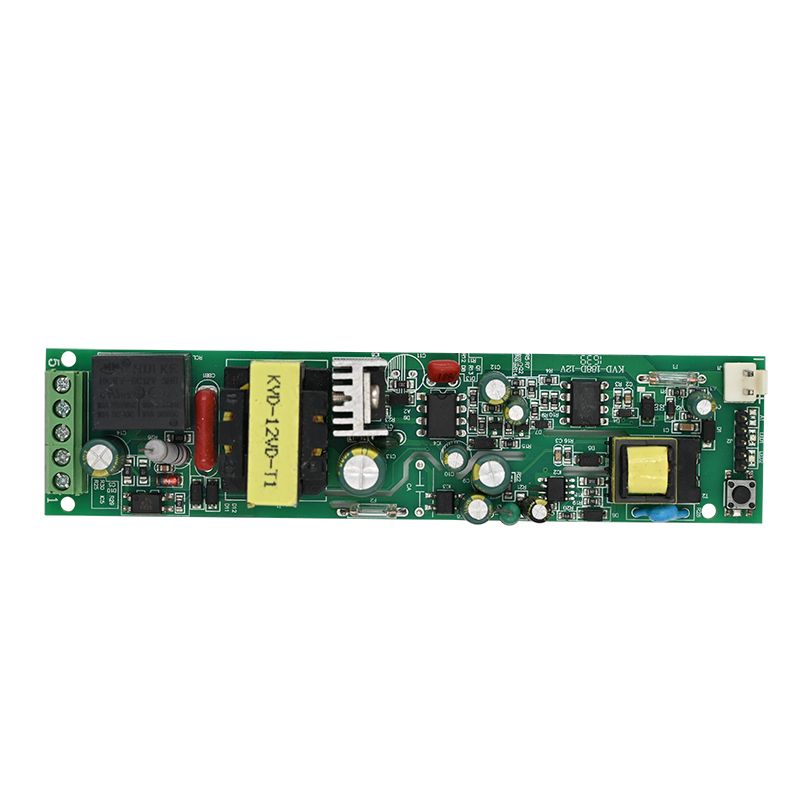

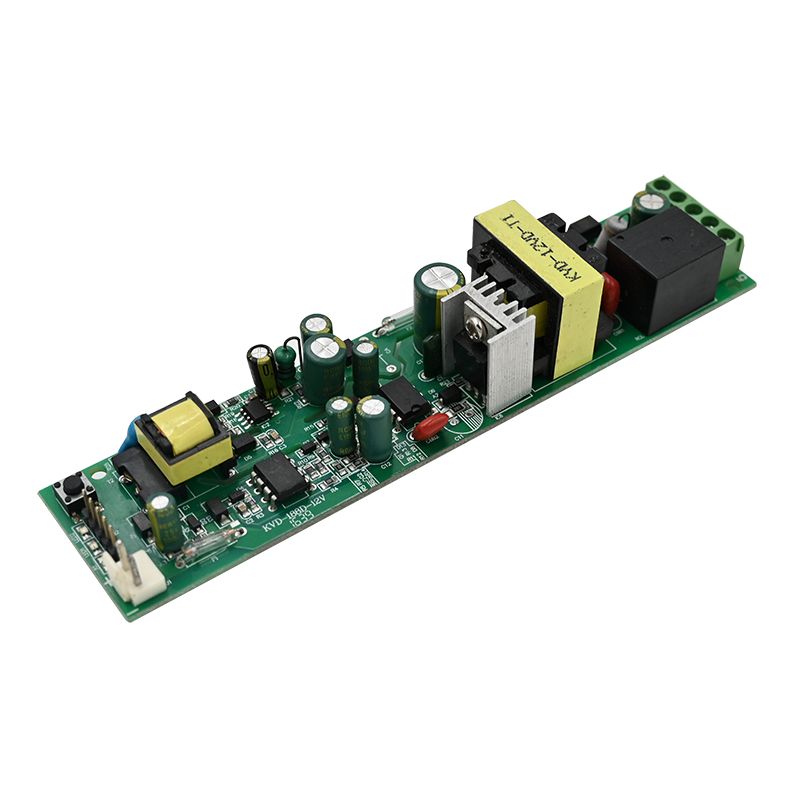

کار انورٹر سرکٹ بورڈ گاڑی کے انورٹر کا بنیادی جزو ہے۔ اہم کام گاڑیوں کے آلات کے لیے 12V DC کو 220V AC پاور میں تبدیل کرنا ہے۔

یہ عام طور پر انورٹر ماڈیولز، کنٹرول سرکٹ بورڈز اور کیسز پر مشتمل ہوتا ہے۔ ان میں سے، انورٹر ماڈیول بنیادی جزو ہے جو DC AC کی تبدیلی کو محسوس کرتا ہے، جو سیمی کنڈکٹر سوئچنگ ڈیوائس، مقناطیسی مواد، اہلیت اور دیگر اجزاء پر مشتمل ہوتا ہے۔ کنٹرول سرکٹ بورڈز انورٹر ماڈیول کے کام کرنے کے عمل کو کنٹرول کرنے کے ذمہ دار ہیں، بشمول ان پٹ اور آؤٹ پٹ پروٹیکشن، انورٹرز ڈرائیوز، غلطی کی تشخیص اور دیگر افعال؛ گولے سرکٹ بورڈ اور گرمی کی کھپت کی حفاظت میں اپنا کردار ادا کرتے ہیں۔

کار انورٹر کے ڈیزائن کے خیالات عام طور پر بنیادی معلومات پر مبنی ہوتے ہیں جیسے سوئچنگ پاور سپلائی سرکٹ ٹیکنالوجی، اور انورٹر کے ڈیزائن کو سیکنڈری انورٹر حاصل کرنے کے لیے استعمال کیا جاتا ہے۔ بنیادی خیال یہ ہے: سوئچنگ پاور سپلائی چپ (جیسے TL494 اور SG3525A وغیرہ) کا استعمال کریں، پہلے 12V DC پاور سپلائی کو 320V/50Hz کی ہائی فریکوئنسی AC پاور تک بڑھائیں، اور پھر ہائی فریکوئنسی AC بجلی کو منتقل کریں۔ اصلاح کے ذریعے ہائی وولٹیج ڈی سی پاور تک، اور پھر آؤٹ پٹ پلس کے ذریعے سوئچ ٹیوب کے ٹرن اوور کو کنٹرول کرنے کے لیے سائن ویو پلس ماڈیولیشن کا طریقہ استعمال کریں۔

کار انورٹر کے ڈیزائن میں، سرکٹ کی استحکام، وشوسنییتا، اور حفاظت پر غور کرنے کی ضرورت ہے۔ مثال کے طور پر، پاور سپلائی وولٹیج میں تبدیلی کی وجہ سے غیر مستحکم دوغلی فریکوئنسی کے مسئلے کو بہتر بنانے کے لیے سرکٹ میں معاوضہ مزاحمت شامل کریں۔ مختلف قسم کے سیمی کنڈکٹر سوئچنگ ڈیوائسز، مقناطیسی مواد، کیپسیٹرز اور دیگر اجزاء استعمال کریں تاکہ انورٹرز کی کارکردگی، آؤٹ پٹ پاور اور وشوسنییتا کو بہتر بنایا جا سکے۔ ایک ہی وقت میں، شیل کے ڈیزائن میں گرمی کی کھپت کی کارکردگی اور تحفظ کی سطح جیسے مسائل پر غور کیا جانا چاہیے۔

مختصراً، کار انورٹر کے ڈیزائن کو پروڈکٹ کی کارکردگی اور معیار کو یقینی بنانے کے لیے مختلف عوامل بشمول فنکشنل تقاضے، سرکٹ کے اصول، اجزاء کا انتخاب، مینوفیکچرنگ کا عمل، وغیرہ پر جامع طور پر غور کرنے کی ضرورت ہے۔

Unixplore آپ کے EMS پروجیکٹ کے لیے ون اسٹاپ ٹرنکی سروس فراہم کرتا ہے۔ اپنے بورڈ کی عمارت کے لیے بلا جھجھک ہم سے رابطہ کریں، ہم آپ کے موصول ہونے کے بعد 24 گھنٹوں میں کوٹیشن دے سکتے ہیں۔Gerber فائلاورBOM کی فہرست!

کار انورٹر PCBA مینوفیکچرنگ

* کلائنٹ کے ذریعہ فراہم کردہ Gerber فائل اور BOM کی فہرست
* خالی پی سی بی بنایا، ہمارے ذریعہ خریدے گئے اجزاء
* مکمل طور پر جمع حصوں کے ساتھ پی سی بی کی تعمیر
* شپنگ سے پہلے 100% فنکشن کا تجربہ ٹھیک ہے۔
* RoHS کے مطابق، لیڈ فری مینوفیکچرنگ کا عمل
* فوری ترسیل، آزاد ESD پیکج کے ساتھ
* پی سی بی ڈیزائن، پی سی بی لے آؤٹ، پی سی بی کی تیاری، اجزاء کی خریداری، پی سی بی ایس ایم ٹی اور ڈی آئی پی اسمبلی، آئی سی پروگرامنگ، فنکشن ٹیسٹ، پیکیجنگ اور ڈیلیوری کے لیے ون اسٹاپ الیکٹرانک مینوفیکچرنگ سروس

یون ایکسپلور پی سی بی اور پی سی بی اسمبلی کی صلاحیت

پیرامیٹر	قابلیت
تہیں	1-40 تہوں
اسمبلی کی قسم	تھرو ہول (THT)، سرفیس ماؤنٹ (SMT)، مخلوط (THT+SMT)
کم از کم اجزاء کا سائز	0201(01005 میٹرک)
زیادہ سے زیادہ اجزاء کا سائز	2.0 انچ x 2.0 انچ x 0.4 انچ (50 ملی میٹر x 50 ملی میٹر x 10 ملی میٹر)
اجزاء کے پیکیج کی اقسام	BGA، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، وغیرہ۔
کم از کم پیڈ پچ	0.5 ملی میٹر (20 ملی) کیو ایف پی، کیو ایف این، 0.8 ملی میٹر (32 ملی) بی جی اے کے لیے
کم از کم ٹریس چوڑائی	0.10 ملی میٹر (4 ملی میٹر)
کم از کم ٹریس کلیئرنس	0.10 ملی میٹر (4 ملی میٹر)
کم از کم ڈرل سائز	0.15 ملی میٹر (6 ملی)
بورڈ کا زیادہ سے زیادہ سائز	18 انچ x 24 انچ (457 ملی میٹر x 610 ملی میٹر)
بورڈ کی موٹائی	0.0078 انچ (0.2 ملی میٹر) سے 0.236 انچ (6 ملی میٹر)
بورڈ کا مواد	CEM-3، FR-2، FR-4، ہائی-Tg، HDI، ایلومینیم، ہائی فریکوئنسی، FPC، Rigid-Flex، Rogers، وغیرہ۔
سطح ختم	OSP، HASL، فلیش گولڈ، ENIG، گولڈ فنگر، وغیرہ۔
سولڈر پیسٹ کی قسم	لیڈ یا لیڈ فری
تانبے کی موٹائی	0.5 اوز - 5 اوز
اسمبلی کا عمل	Reflow سولڈرنگ، لہر سولڈرنگ، دستی سولڈرنگ
معائنہ کے طریقے	خودکار آپٹیکل انسپیکشن (AOI)، ایکس رے، بصری معائنہ
گھر میں جانچ کے طریقے	فنکشنل ٹیسٹ، پروب ٹیسٹ، عمر رسیدہ ٹیسٹ، زیادہ اور کم درجہ حرارت کا ٹیسٹ
ٹرناراؤنڈ ٹائم	نمونے لینے: 24 گھنٹے سے 7 دن، بڑے پیمانے پر رن: 10 - 30 دن
پی سی بی اسمبلی کے معیارات	ISO9001:2015؛ ROHS, UL 94V0, IPC-610E کلاس ll

یون ایکسپلور ویلیو ایڈڈ ای ایم ایس سروس

● IC پری پروگرامنگ سروس HEX، ELF اور BIN کی شکل میں فائل کے ساتھ۔
● کار انورٹر PCBA فنکشن ٹیسٹ فکسچر کلائنٹ کے ٹیسٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا گیا ہے۔
● باکس بلڈنگ سروس بشمول پلاسٹک اور میٹل کیس مولڈ اور پارٹ پروڈکشن
● Conformal کوٹنگ بشمول سلیکٹیو lacquer coating, epoxy resin potting
● تار کا کنٹرول اور کیبل اسمبلی
● باکس، اسکرین، جھلی سوئچ، لیبلنگ اور اپنی مرضی کے مطابق کارٹن یا ریٹیل باکس پیکنگ سمیت تیار مصنوعات کی اسمبلی۔
● درخواست پر PCBA کے لیے تیسرے فریق کے مختلف ٹیسٹ دستیاب ہیں۔
● پروڈکٹ سرٹیفیکیشن اسسٹنس

PCBA پیداوار کا طریقہ کار
