مساج گن PCBA تیار کرنے کا طریقہ کار کیا ہے: 20 سالہ مینوفیکچرنگ گائیڈ

مساج گن PCBA کی پیداوار اعلی کرنٹ ہینڈلنگ، برش لیس موٹر کنٹرول، اور صارف کی حفاظت کا مطالبہ کرتی ہے۔ موٹر ڈرائیو الیکٹرانکس کی تیاری کے دو دہائیوں کے بعد، میں نے ڈیزائن کو زیادہ گرم ہوتے، بوجھ کے نیچے رفتار کھوتے، یا بیٹری کے خطرات پیدا ہوتے دیکھے ہیں۔ یہ مرحلہ وار طریقہ کار اجزاء کے انتخاب سے لے کر آخری ٹیسٹ تک پورے پروڈکشن ورک فلو کا احاطہ کرتا ہے۔

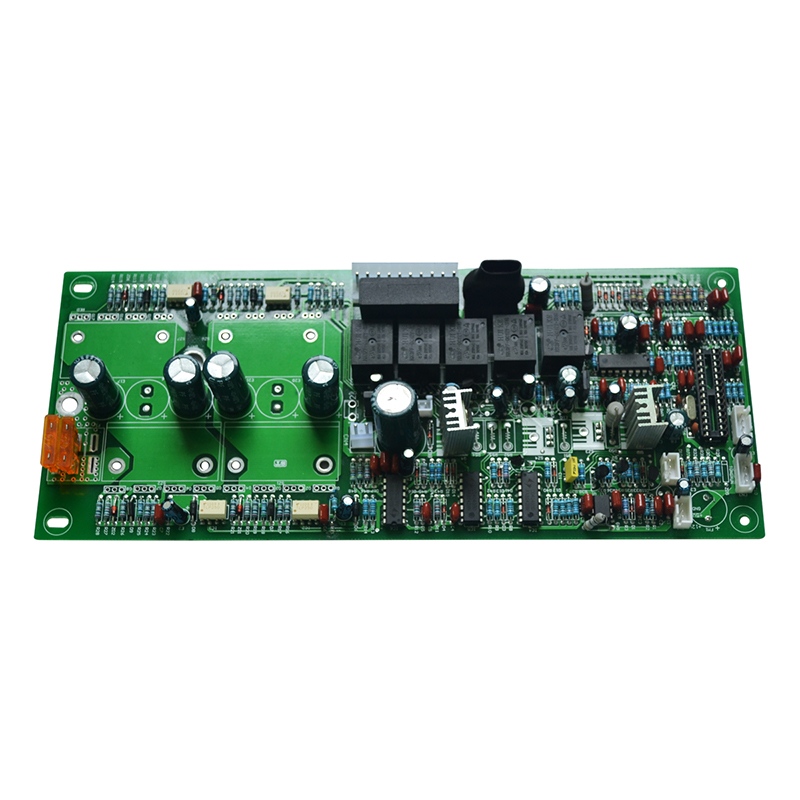

مساج گن PCBA کے لیے معیاری پیداوار کا بہاؤ

ہر مساج گن PCBA 9 قدموں کی ترتیب کی پیروی کرتی ہے۔ کسی بھی قدم کو چھوڑنے سے فیلڈ میں ناکامی کی شرح بڑھ جاتی ہے۔

مرحلہ 1 - اجزاء کی خریداری اور آنے والا معائنہ

ٹیسٹ: ہر لاٹ سے 50 MOSFETs کا نمونہ۔ Rds(آن) کو 25°C اور 80°C پر پیمائش کریں۔ اعلی درجہ حرارت پر 7 mΩ سے زیادہ لاٹوں کو مسترد کریں۔

مرحلہ 2 - سولڈر پیسٹ سٹینسل اور پرنٹنگ

اہم: سٹیپ سٹینسل کا استعمال کریں - MOSFETs کے نیچے 0.12 ملی میٹر موٹی، MCU اور سینسر کے نیچے 0.10 ملی میٹر۔ اکیلے ایک موٹائی یا تو کھلنے یا پلوں کا سبب بنتی ہے۔

مرحلہ 3 – ایس ایم ٹی اسمبلی اور ری فلو

• پلیسمنٹ آرڈر: ہال سینسرز → غیر فعال → MOSFETs → MCU → کنیکٹر
• ری فلو پروفائل: چوٹی 245°C 10 سیکنڈ کے لیے (لیڈ فری)
• نائٹروجن ماحول – QFN پیکجوں کے لیے درکار ہے (MCU، گیٹ ڈرائیور)
• ایکس رے معائنہ - MOSFET پیڈ کے تحت voiding چیک کرنے کے لیے لازمی ہے (voids <20%)

مرحلہ 4 - سوراخ کے اجزاء کے لیے منتخب سولڈرنگ

مساج گن PCBA کو اکثر مکینیکل طاقت کے لیے سوراخ والے حصوں کی ضرورت ہوتی ہے۔

سوراخ والے حصوں کو ری فلو نہ کریں۔ ان کے پلاسٹک کے جسم 245 ° C تندور میں پگھل جاتے ہیں۔

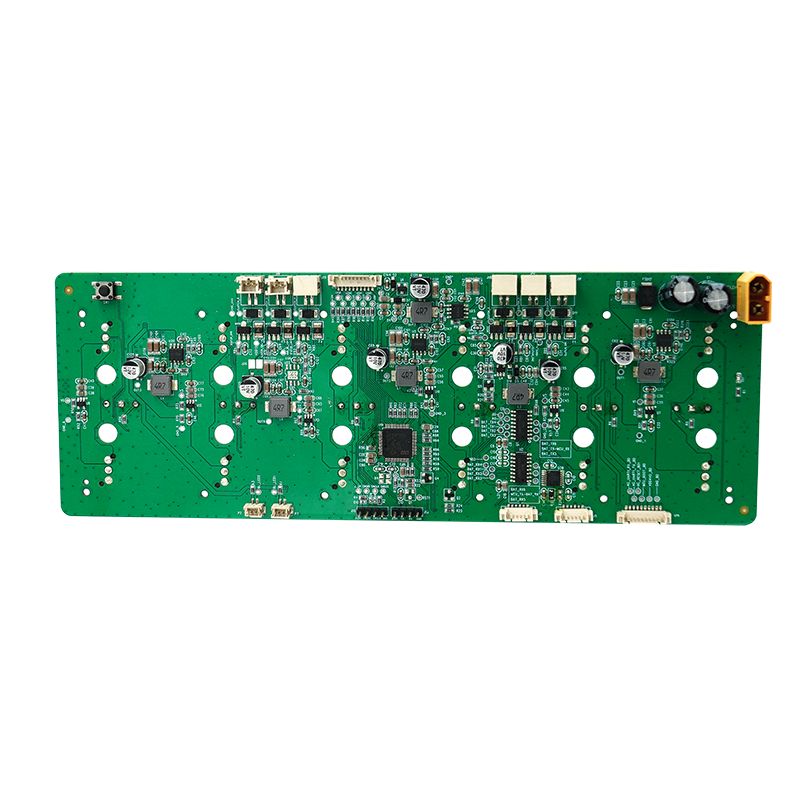

مساج گن PCBA کے لیے موٹر ڈرائیو سرکٹ ڈیزائن

موٹر ڈرائیو سیکشن اسٹال کرنٹ ہینڈلنگ اور بیٹری رن ٹائم کا تعین کرتا ہے۔

تھری فیز برش لیس ڈی سی (بی ایل ڈی سی) موٹر ڈرائیو

تھرمل ڈیزائن: ہر MOSFET 20A پر 2W تک پھیل جاتا ہے۔ نیچے تانبے کے انڈیل (2 آانس کم از کم) سے جڑتے ہوئے تھرمل ویاس (9 فی MOSFET) استعمال کریں۔

بیٹری اور چارجنگ کے لیے پاور مینجمنٹ

اہم حفاظت: دو آزاد اوور کرنٹ پروٹیکشن راستے استعمال کریں - ایک گیٹ ڈرائیور میں، ایک بیٹری پروٹیکشن IC میں۔ ایک غلطی کو موٹر کو بغیر حکم کے چلنے کی اجازت نہیں دینی چاہیے۔

فرم ویئر پروگرامنگ اور انشانکن

کوئی بھی مساج گن پی سی بی اے مکمل انشانکن کے بغیر پیداوار کو نہیں چھوڑتی ہے۔

پروگرامنگ کی ترتیب

1. بوٹ لوڈر فلیش - بذریعہ SWD یا UART (5 سیکنڈ)
2. کیلیبریشن مستقل - EEPROM یا MCU فلیش میں محفوظ
3. سپیڈ تلاش کرنے کی میز - PWM ڈیوٹی بمقابلہ ہدف RPM (12 پوائنٹس)
4. اسٹال کا پتہ لگانے کی حد - موجودہ حد 22A ± 1A پر سیٹ ہے۔

انشانکن پیرامیٹرز فی بورڈ ذخیرہ

انشانکن کی اہمیت کیوں ہے: فی بورڈ ہال کیلیبریشن کے بغیر، موٹر کم رفتار پر قابل سماعت آواز پیدا کرتی ہے۔ صارفین ان مساج گنز کو مسترد کرتے ہیں جو ناقص لگتی ہیں۔

اسمبلی اور مکینیکل انضمام

PCBA بیکار ہے اگر یہ ہینڈل میں فٹ نہ ہو یا گرمی کو ختم نہ کرے۔

ہیٹ سنک اور تھرمل انٹرفیس

ٹیسٹ: مساج گن PCBA کو 2800 RPM پر 30 منٹ تک چلائیں۔ MOSFET کیس کا درجہ حرارت 85°C سے کم رہنا چاہیے۔

وائر ہارنس اور کنیکٹر سٹرین ریلیف

• بیٹری کی تاریں - سولڈرڈ پھر سلیکون کے ساتھ چپکائے جاتے ہیں (فلیکس تھکاوٹ کو روکتا ہے)
• موٹر فیز وائرز - لاکنگ لیچ کے ساتھ JST کنیکٹر (20 سائیکل کم از کم)
• بٹن فلیکس کیبل - ZIF کنیکٹر، 0.5 ملی میٹر پچ، اندراج کے بعد چپکا ہوا

پروڈکشن ٹیسٹنگ اور کوالٹی کنٹرول

ہر مساج گن PCBA کو اسمبلی سے پہلے یہ پانچ ٹیسٹ پاس کرنا ہوں گے۔

برن ان اور وائبریشن ٹیسٹ

نمونہ 5% پیداوار کے لیے:

• 2400 RPM پر 6 گھنٹے - MCU سینسر کے ذریعے MOSFET درجہ حرارت کی نگرانی کریں۔
• بے ترتیب وائبریشن - 5 گرام، 30 منٹ (گرائے گئے آلے کی نقل کرتا ہے)
• چارج ڈسچارج سائیکل - 3 سائیکل (تحفظ آئی سی کی تصدیق کرتا ہے)

اکثر پوچھے گئے سوالات - مساج گن PCBA کی پیداوار کے بارے میں عام سوالات

Q1: جسم کے دباؤ میں مساج گن PCBA کی طاقت سے محروم ہونے کی کیا وجہ ہے؟

A: بنیادی وجہ ہائی سائیڈ MOSFETs کے لیے گیٹ ڈرائیو کی طاقت کا ناکافی ہونا ہے۔ جب دباؤ موٹر بوجھ کو بڑھاتا ہے، BLDC کنٹرولر کرنٹ کو بڑھانے کی کوشش کرتا ہے۔ اگر بوٹسٹریپ کیپسیٹر (جو ہائی سائیڈ گیٹ ڈرائیور کو طاقت دیتا ہے) کا سائز چھوٹا ہے، گیٹ وولٹیج MOSFET کی حد سے نیچے گر جاتا ہے، Rds(on) کو 4 mΩ سے 20 mΩ تک بڑھاتا ہے۔ یہ تھرمل رن وے لوپ بناتا ہے:

وولٹیج ڈراپ → لوئر گیٹ ڈرائیو → زیادہ مزاحمت → زیادہ گرمی → مزید مزاحمت میں اضافہ

فکس مساج گن PCBA میں تین تبدیلیوں کی ضرورت ہے:

1. بوٹسٹریپ کیپسیٹر ویلیو - 220 nF کم از کم استعمال کریں (بہت سے ڈیزائن 47 nF استعمال کرتے ہیں)۔ گیٹ چارج کی بنیاد پر حساب لگائیں: C_boot = (Q_g × 10) / ΔV۔ عام MOSFETs (Q_g = 30 nC) کے لیے، 220 nF محفوظ مارجن فراہم کرتا ہے۔
2. گیٹ ڈرائیور کی چوٹی کرنٹ - 1.5A سنک/ذریعہ صلاحیت کے ساتھ ڈرائیور کو منتخب کریں (جیسے، DRV8320)۔ کمزور ڈرائیور (0.5A) ہائی PWM ڈیوٹی سائیکل کے دوران بوٹسٹریپ کیپ کو ری چارج نہیں کر سکتے۔
3. بوٹسٹریپ ڈائیوڈ - الٹرا فاسٹ ڈائیوڈ (trr <50 ns) استعمال کریں۔ سٹینڈرڈ 1N4148 میں 4 ns ریکوری ہے لیکن صرف 100 mA ریٹنگ ہے – 20 kHz PWM پر چلنے والی مساج گن PCBA کے لیے ناکافی ہے۔ BAS3007 (1A, 10 ns) پر سوئچ کریں۔

ان تبدیلیوں کے بعد، سٹال کرنٹ 22A پر مستحکم رہتا ہے یہاں تک کہ 15 کلوگرام جسمانی دباؤ کے ساتھ بھی۔

Q2: میں مساج گن PCBA پر بیٹری پروٹیکشن آئی سی جھوٹے محرکات کو کیسے روک سکتا ہوں؟

A: غلط محرکات اس وقت ہوتے ہیں جب موٹر کمیوٹیشن شور بیٹری پروٹیکشن آئی سی کی موجودہ سینس لائن میں جوڑتا ہے۔ BLDC موٹر کی فیز سوئچنگ 50A تک 1 µs کرنٹ اسپائکس بناتی ہے – تحفظ IC کے لیے شارٹ سرکٹ سے فرق کرنے کے لیے بہت تیز۔ تین ہارڈویئر فکس اس کو حل کرتے ہیں:

سینس ان پٹ پر کم پاس فلٹر - ایک RC فلٹر (10Ω + 1 µF سیرامک) براہ راست حفاظتی IC کے CS+ پن پر انسٹال کریں۔ کارنر فریکوئنسی = 16 کلو ہرٹز۔ یہ اوسط کرنٹ (20–30A) سے گزرتا ہے لیکن 200 kHz کمیوٹیشن اسپائکس کو روکتا ہے۔

الگ سینس ریزسٹر گراؤنڈ – شنٹ ریزسٹر کے نیگیٹو ٹرمینل سے پروٹیکشن IC کے CS-pin تک ایک وقف شدہ کیلون ٹریس چلائیں۔ اس زمین کو MOSFET سورس کرنٹ کے ساتھ شیئر نہ کریں۔ یہاں تک کہ مشترکہ ٹریس کا 1 mΩ 50A پر 50 mV غلط سگنل پیدا کرتا ہے۔

ٹائمر ایڈجسٹمنٹ میں تاخیر - 100 µs تک حفاظتی IC کی اوورکرنٹ تاخیر کا پروگرام کریں (فرض کریں کہ آپ کا IC اس کی حمایت کرتا ہے)۔ زیادہ تر مساج گن PCBA ڈیزائنز بیٹری ریفرنس ڈیزائنز سے 10 µs کی تاخیر کا استعمال کرتے ہیں۔ تبدیلی کی رفتار صرف 2–3 µs تک رہتی ہے۔ 100 µs کی تاخیر ان کو نظر انداز کر دیتی ہے جبکہ ابھی تک حقیقی شارٹس پر ردعمل ظاہر کرتی ہے (>50 µs دورانیہ)۔

آسیلوسکوپ کے ساتھ ٹیسٹ: CS+ کی جانچ کریں جب موٹر زیادہ سے زیادہ بوجھ پر چلتی ہے۔ اسپائکس کو حفاظتی آئی سی کی ٹرپ تھریشولڈ سے نیچے رہنا چاہیے (عام طور پر 50A شنٹ کے لیے 50 mV)۔ اگر اسپائکس حد سے زیادہ ہو تو فلٹر کی گنجائش کو 2.2 µF تک بڑھائیں۔

Q3: پیداوار میں ایک سے زیادہ مساج گن PCBA بورڈز کو پروگرام کرنے کا صحیح طریقہ کار کیا ہے؟

A: چار مرحلوں پر مشتمل پروڈکشن پروگرامنگ کا طریقہ کار مکس اپس کو روکتا ہے اور پروگرامنگ کے وقت کو یکے بعد دیگرے چمکانے کے مقابلے میں %75 تک کم کرتا ہے۔

مرحلہ 1 - پری ایس ایم ٹی پروگرامنگ (بڑی رنز کے لیے اختیاری)

پلیسمنٹ سے پہلے بوٹ لوڈر کو MCUs میں فلیش کرنے کے لیے گینگ پروگرامر (جیسے Elnec BeeProg) کا استعمال کریں۔ یہ صرف بیرونی فلیش والے MCUs کے لیے کام کرتا ہے (کیو ایف این پیکجز جن کے پنوں کی نمائش ہوتی ہے)۔ کسی بھی چپ کو مسترد کریں جو تصدیق میں ناکام ہو جاتی ہے – لگائے گئے بورڈز کو دوبارہ کام کرنے سے سستا ہے۔

مرحلہ 2 – ایس ایم ٹی کے بعد سسٹم میں پروگرامنگ

ایک پروگرامنگ پوگو پن فکسچر رکھیں (6 پن: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0)۔ ایک ملٹی چینل پروگرامر استعمال کریں (ایک ساتھ 8 یا 16 بورڈز)۔ ہدف کا وقت: تصدیق سمیت فی بورڈ 45 سیکنڈ۔

مرحلہ 3 - کیلیبریشن اسٹیشن (انتہائی اہم)

پروگرامنگ کے بعد، بورڈز کو ایک کیلیبریشن فکسچر میں منتقل کریں جس میں آپٹیکل انکوڈر کے ساتھ اصلی مساج گن موٹر ہو۔ فکسچر ہر مساج گن PCBA کو اس کے ذریعے چلاتا ہے:

• ہال کی سیدھ (خود بخود برقی زاویہ کو ایڈجسٹ کرتا ہے)
• رفتار کی لکیری (ریکارڈ PWM بمقابلہ RPM ٹیبل)
• موجودہ حد (22A ٹرپ تک بوجھ بڑھاتا ہے)

ان 12 کیلیبریشن کنسٹینٹس کو محفوظ MCU فلیش سیکٹر میں اسٹور کریں۔ انشانکن کے بغیر بورڈز متضاد رفتار ریمپ تیار کرتے ہیں۔

مرحلہ 4 - ٹریس ایبلٹی

ہر PCBA پر ایک 2D ڈیٹا میٹرکس کوڈ پرنٹ کریں جس پر مشتمل ہے:

• پیداوار کی تاریخ کا کوڈ (YYWW)
• انشانکن چیکسم
• MOSFET لاٹ نمبر (آنے والے معائنہ سے)

فائنل اسمبلی کے دوران اس کوڈ کو اسکین کریں۔ اگر فیلڈ میں ناکامی ہوتی ہے، تو آپ ایک مخصوص جزو کے بیچ کو ٹریس کر سکتے ہیں اور صرف متاثرہ یونٹوں کو دوبارہ کام کر سکتے ہیں۔

Massage Gun PCBA کے لیے پیداواری پیداوار کے اہداف

ایک مناسب طریقے سے تیار کردہ مساج گن PCBA 2800 RPM بوجھ کے تحت فراہم کرتی ہے، 500 ms کے اندر اسٹال پر بند ہوجاتی ہے، اور 500 چارج سائیکلوں سے بچ جاتی ہے۔ اس طریقہ کار پر عمل کریں، ہر قدم کا آڈٹ کریں، اور آپ کے پروڈکٹس ان حریفوں کو پیچھے چھوڑ دیں گے جو کیلیبریشن کو چھوڑ دیتے ہیں یا گیٹ ڈرائیو کو کم بیان کرتے ہیں۔
