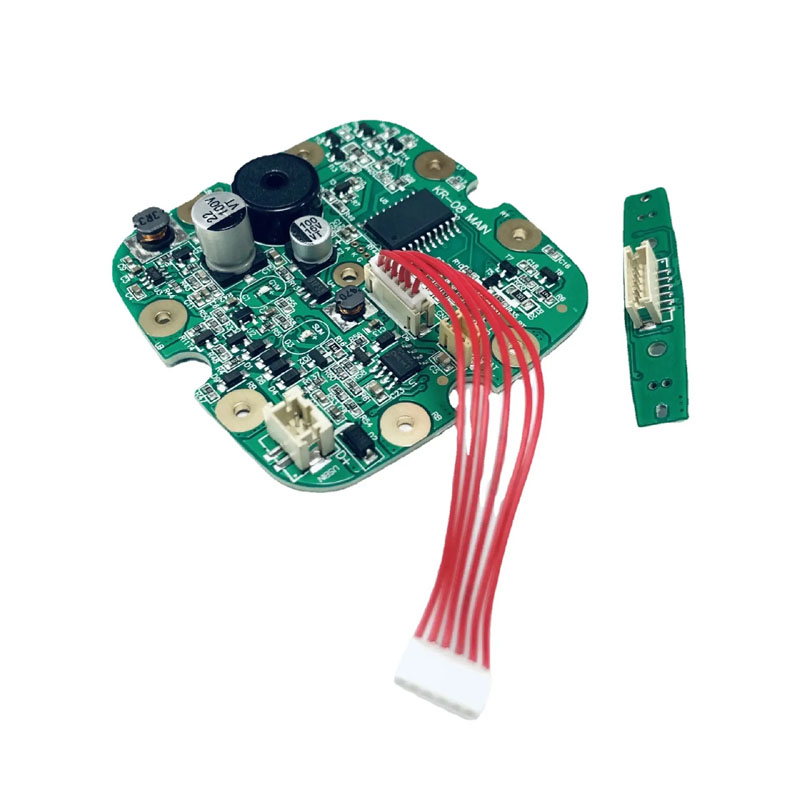

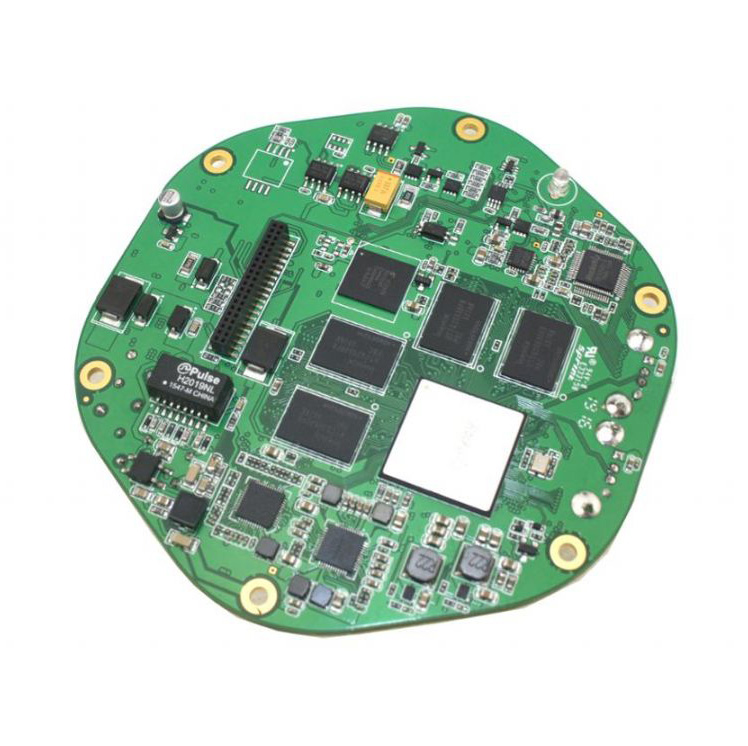

واٹر فلاسر پی سی بی اے

ماحولیاتی مطالبات اور درجہ بندی

واٹر فلوسر انتہائی باتھ روم کے ماحول میں کام کرتا ہے جس کی خصوصیت براہ راست پانی کے چھینٹے، زیادہ محیط بھاپ، اور جارحانہ کیمیائی نمائش، جیسے ٹوتھ پیسٹ اور ماؤتھ واش کی باقیات۔ معیاری الیکٹرانکس ان حالات میں تیزی سے سنکنرن، پرجیوی رساو کے کرنٹ اور برقی شارٹ سرکٹس کا شکار ہو جاتے ہیں۔

ہمارے انجینئرڈ PCBA سلوشنز خاص طور پر ان شدید ماحولیاتی تناؤ کو برداشت کرنے کے لیے بنائے گئے ہیں، جو ایک قابل اعتماد 3 سالہ آپریٹنگ پروڈکٹ لائف سائیکل کی ضمانت دیتے ہیں۔

سبسٹریٹ کے خطرات کی تخفیف

درکار سرٹیفیکیشنز بلٹ ان: تمام واٹر فلوسر PCBA فیبریکیشنز عالمی سطح پر لازمی آلات کے ضوابط کی تعمیل کرتے ہیں: IEC 60335-1 (ہاؤس ہولڈ ایپلائینس سیفٹی)، UL 60730-1 (خودکار الیکٹریکل کنٹرولز)، IPX4/IPX7، کم از کم کیمیکل داخلے کے لیے RHS/RHEA کے معیاری طریقہ کار ماحولیات

بیس لیمینیٹ سلیکشن اور کاپر آرکیٹیکچر

بیس لیمینیٹ کا انتخاب مسلسل نمی کی نمائش کے تحت طویل مدتی PCBA سالمیت کی وضاحت کرتا ہے۔ معیاری FR-4 کچے کٹے ہوئے بورڈ کے کناروں کے ذریعے پانی کے بخارات کو آسانی سے جذب کرتا ہے اور بیرل کے ذریعے چڑھایا جاتا ہے، جس کے نتیجے میں 12 ماہ کے اندر تباہ کن کنڈکٹیو اینوڈک فلیمینٹ (CAF) شارٹ سرکٹ ہوتے ہیں۔

لیمینیٹ گریڈز کے مقابلے

• معیاری FR-4: پانی جذب 0.10%–0.20%، TG 130°C–140°C۔ صرف خشک علاقوں کے لیے موزوں ہے۔ واٹر فلوسر ایپلی کیشنز سے پرہیز کریں کیونکہ یہ تیزی سے CAF کی ناکامی کو متحرک کرتا ہے۔

• ہائی TG FR-4 [ہمارا بنیادی انتخاب]: پانی جذب 0.08%–0.12%، TG 170°C۔ مرطوب، وقفے وقفے سے نمی پروفائلز کے لیے مثالی انتخاب۔

• ہالوجن سے پاک ہائی TG FR-4 [تجویز کردہ]: پانی جذب 0.05%–0.08%، TG 150°C۔ بہترین نمی لچک کے ساتھ ماحول دوست تعمیر۔

• پولیمائیڈ: پانی جذب 0.02%–0.04%، TG 250°C۔ مستقل گیلے نمائش یا سخت فلیکس زون کے لیے پریمیم آپشن۔

تانبے کا وزن اور چڑھانا نردجیکرن

• بیرونی پرت کاپر: کم از کم 1 آانس (35 µm) ایک بہتر اینٹی کورروشن مارجن فراہم کرنے کے لیے۔

• اندرونی پرت کاپر: کم از کم 0.5 آانس (18 µm) اندرونی موٹر مداخلت کے خلاف سگنل کی سالمیت کو محفوظ بنانے کے لیے۔

• پلیٹڈ تھرو ہولز (PTH): بیرل کے اندر کم از کم 25 µm کاپر چڑھانے کی موٹائی ہرمیٹک، ہوا سے بند نمی کی مہر بنانے کے لیے۔

• سطح ختم: سختی سے ENIG (الیکٹرو لیس نکل وسرجن گولڈ) کا استعمال۔ ہم واٹر فلوسر PCBAs کے لیے HASL (ہاٹ ایئر سولڈر لیولنگ) پر مکمل پابندی لگاتے ہیں کیونکہ 90 دنوں کے اندر اندر ٹن لیڈ الائے ماؤتھ واش کے بخارات میں خراب ہو جاتا ہے۔

پرت اسٹیک اپ اور مکینیکل ڈیزائن

آپ کے پروڈکٹ کے فن تعمیر پر منحصر ہے، ہم ہائی فریکوئنسی پمپ شور (EMI) اور ساختی وقفہ کاری کی حدوں کا مقابلہ کرنے کے لیے موزوں ملٹی لیئر کنفیگریشن فراہم کرتے ہیں:

• بنیادی درجے (صرف بٹن اور پمپ): اعلی درجے کی صنعتی نمی کے دفاع کے ساتھ لاگت کی کارکردگی کو متوازن کرتے ہوئے، ایک بہتر 2-پرت ہائی TG FR-4 سبسٹریٹ پر تیار کیا گیا ہے۔

• اسمارٹ/پریمیم ٹائر (پریشر سینسر، LCD/LED ڈسپلے، بلوٹوتھ، USB-C فاسٹ چارجنگ): 4-لیئر اسٹیک اپ کے ساتھ انجینئرڈ۔ دوہری اندرونی ٹھوس زمینی طیارے پمپ EMF سے حساس MCU سگنلز کی حفاظت کرتے ہیں اور اندرونی نمی کے پھیلاؤ کے خلاف ایک حتمی جسمانی بلاک کے طور پر کام کرتے ہیں۔

موٹائی اور سخت فلیکس انٹیگریشن

• 1.0 ملی میٹر موٹائی: کمپیکٹ، ایرگونومک ہینڈ ہیلڈ ہینڈلز کے لیے ڈیزائن کیا گیا ہے جس میں ساختی چستی اور ڈراپ مزاحمت کی ضرورت ہوتی ہے۔

• 1.6 ملی میٹر موٹائی: کاؤنٹر ٹاپ بیس اسٹیشنز کے لیے ڈیزائن کیا گیا ہے۔ زیادہ سے زیادہ سختی اور سب سے کم آبی بخارات کے پھیلاؤ کی شرح پیش کرتا ہے۔

• Rigid-Flex PCB سپیشلائزیشن: الٹرا پریمیم کمپیکٹ ہینڈلز کے لیے، ہم rigid-flex تعمیر کی حمایت کرتے ہیں جہاں بیٹری ایک لچکدار پولیمائیڈ ٹیل کے ذریعے جوڑتی ہے جو کورلے کے ساتھ محفوظ ہوتی ہے۔ یہ ناکامی کا شکار تاروں کو ختم کرتا ہے اور مجموعی اسمبلی IPX کی درجہ بندی کو نمایاں طور پر اپ گریڈ کرتا ہے۔

ڈبل ڈیفنس: کنفارمل کوٹنگ اور کمپوننٹ سیلنگ

روبوٹک سلیکٹیو کنفارمل کوٹنگ

یہاں تک کہ بہترین سبسٹریٹ کو روزانہ باتھ روم کی نمی سے بچنے کے لیے ایک ہوا بند سطح کوٹ کی ضرورت ہوتی ہے۔

• پریسجن ملٹی ایکسس آٹومیٹڈ اسپرے: ہماری خودکار روبوٹک لائنیں یکساں حفاظتی پرت کا اطلاق کرتی ہیں جب کہ ان علاقوں کو بالکل ٹھیک طریقے سے ماسک کرتی ہے جن کو بغیر کوٹڈ رہنا چاہیے، جیسے کہ ٹائپ-سی پورٹس، بیٹری کے رابطے اور بزر پورٹس۔

• 0.1% فلوریسنگ ڈائی کے ساتھ UV معائنہ: کوٹنگ میں ایک خصوصی UV انڈیکیٹر ڈائی ملایا جاتا ہے، جس سے تیز رفتار آپٹیکل آٹومیٹڈ اسکینرز بغیر پن ہول گیپس کے 25 µm کی یکساں کم از کم موٹائی کی تصدیق کرنے کے قابل بناتے ہیں۔

اجزاء کی سطح کے انٹرفیس سگ ماہی چشمی

1. USB-C پورٹ: سلیکون کمپریشن گاسکیٹ اور ربڑ کیپ سے لیس، پورٹ بند ہونے پر IPX4 سیلنگ حاصل کرتا ہے۔

2. ٹیکٹائل سوئچز: IPX5 لوکلائزڈ انگریس ڈیفنس کو مارنے کے لیے گنبد کے اوپر ایک مضبوط ربڑ کے بوٹ کے ساتھ اوور مولڈ۔

3. پمپ کنیکٹر: مکمل طور پر epoxy پوٹنگ کمپاؤنڈ فل کے ذریعے مکمل IPX7 عارضی آبدوز تحفظ کے لیے بند ہے۔

4. چارجنگ کانٹیکٹ پنز (پوگو پن): 30 µ انچ کم از کم بھاری گولڈ پلاٹنگ (ہارڈ گولڈ) اور او-رنگ سیل کے ساتھ سختی سے بیان کیا گیا ہے۔ گیلے باتھ روم میں روزانہ چارج کرنے کے 6 ماہ کے اندر معیاری نکل چڑھایا پن سڑ جاتا ہے اور فیل ہو جاتا ہے۔ ہمارے بھاری سونے کے ٹیبز 20,000 گیلے کنکشن سائیکلوں کو بغیر رابطے کے مزاحمتی انحطاط کے برداشت کرتے ہیں۔

سخت پیداواری معیار کی جانچ کا بہاؤ

یونیکسپلور واٹر فلوسر PCBAs کی ہر تیار شدہ لاٹ کو ڈسپیچ سے پہلے انتہائی نمی کی نقلی معیار کی جانچ کی ایک سیریز کو پاس کرنا ضروری ہے:

1. نمی ماحولیاتی سوک: 40 ° C پر 48 گھنٹے اور 93% RH (غیر گاڑھا ہونا)۔ پاس کے معیار: کوئی نظر آکسیکرن نہیں؛ کسی بھی دو نیٹ ورکس کے درمیان موصلیت مزاحمت (IR > 10 MΩ)۔

2. آئی پی ایکس 4 واٹر اسپرے ٹیسٹ: کوٹنگ کی تہوں کے نیچے سیال کے صفر داخل ہونے کی تصدیق کرنے کے لیے 10 منٹ کا مسلسل دوغلی ملٹی اینگل ٹیوب سپرے۔

3. ہائی وولٹیج کی موصلیت کی جانچ: پرائمری بیٹری ٹرمینلز اور گراؤنڈ ہوائی جہاز کے درمیان 500V DC کا اطلاق تاکہ IR > 50 MΩ بعد میں نمی بھگونے کی تصدیق کی جاسکے۔

4. تناؤ کے بعد کی فنکشنل تصدیق: بوجھ کے نیچے فل سائیکل پمپ کا عمل۔ زیرو مائیکرو کنٹرولر (MCU) ری سیٹ، ٹائمنگ سٹٹرز، یا غلط آغاز کو برداشت کیا جاتا ہے۔

انجینئرنگ کے اکثر پوچھے گئے سوالات اور تکنیکی بریفز

کیا میں واٹر فلوسر PCBA کے لیے معیاری FR-4 استعمال کر سکتا ہوں اگر میں لاگت کو کم کرنے کے لیے کنفارمل کوٹنگ کی موٹی تہہ لگاؤں؟

ج: بالکل نہیں۔ یہ ایک عام مینوفیکچرنگ ٹریپ ہے جو اعلیٰ فیلڈ ریٹرن ریٹ کی طرف لے جاتا ہے۔ رسمی کوٹنگ تین اہم راستوں کو سیل نہیں کر سکتی:

1. بیرل کے ذریعے غیر کوٹیڈ: پانی کے بخارات کیپلیری ایکشن کے ذریعے معیاری FR-4 کے اندرونی شیشے کے ریشے میں بعد میں سفر کرتے ہیں، نیچے سے اجزاء کے پیڈ تک پہنچتے ہیں۔ بار بار نمی کے چکروں کے بعد، سفید کنڈکٹیو نمک کی باقیات بنتی ہیں، اجزاء کو پلتے ہیں۔

2. روٹڈ ایجز (ایج ویکنگ): بورڈ کی روٹنگ خام ٹکڑے ٹکڑے کے کناروں کو بے نقاب کر دیتی ہے۔ سطحی تناؤ کی وجہ سے کوٹنگز تیز کونوں سے پیچھے ہٹتی ہیں، 0.5 ملی میٹر مائیکرو گیپس چھوڑتی ہیں جہاں باتھ روم کی بھاپ داخل ہوتی ہے۔

3. اجزاء کے نیچے: کوٹنگ بیرونی خول کا احاطہ کرتی ہے لیکن کم پروفائل ایس ایم ٹی کیپسیٹرز اور ریزسٹرس کے نیچے بالکل نہیں گھس سکتی۔ پھنسی ہوئی نمی فلوکس کی باقیات کو ہائیڈولائز کرتی ہے، جس سے آئنک آلودگی پیدا ہوتی ہے جو اچانک، غیر متوقع پمپ شروع ہونے کا سبب بنتی ہے۔

   ہمارا حل: ENIG اور edge-bead epoxy ڈسپنسنگ کے ساتھ ہائی TG FR-4 تین پرتوں کا تحفظ فراہم کرتا ہے جو 95% RH میں 3 سال تک آسانی سے زندہ رہتا ہے۔

آپ کا ٹرنکی EMS پارٹنر: یون ایکسپلور الیکٹرانکس

واٹر فلوسر PCBA سپلائر کا انتخاب کرتے وقت، طویل مدتی انجینئرنگ کی قابل اعتمادی اور سخت کوالٹی کنٹرول اہم ہیں۔ Unixplore Electronics آپ کے ڈیزائن کو بغیر کسی رکاوٹ کے زندہ کرنے کے لیے جدید صلاحیتیں اور صنعتی انفراسٹرکچر فراہم کرتا ہے:

l ون اسٹاپ ٹرنکی EMS سروسز: ہم آپ کے پورے پروڈکٹ لائف سائیکل کا نظم کرتے ہیں، اسکیمیٹک آپٹیمائزیشن اور جزو DFM ریویو سے لے کر گلوبل پارٹس کی خریداری، SMT اور DIP اسمبلی، فرم ویئر پروگرامنگ، فنکشنل ٹیسٹنگ (FCT)، خودکار کنفارمل کوٹنگ، فائنل باکس بلڈنگ، اور خصوصی پیکیجنگ تک۔

l مصدقہ معیار کے معیارات: ہمارا پورا مینوفیکچرنگ ماحولیاتی نظام ISO 9001:2015 سے تصدیق شدہ ہے، اور تمام الیکٹرانک اسمبلی کے طریقے بین الاقوامی IPC-A-610E معیار کی سختی سے پابندی کرتے ہیں، جس سے کولڈ سولڈر جوائنٹس یا اجزاء کی غلط ترتیب کے خطرے کو ختم کیا جاتا ہے۔

l اعلی درجے کی اندرون خانہ پیداواری طاقت: ہم 3,000 مربع میٹر پر محیط ایک اینٹی سٹیٹک مینوفیکچرنگ پلانٹ چلاتے ہیں، جسے 20 ماہر R&D اور پروسیس انجینئرز کی حمایت حاصل ہے۔ ہماری سہولت کی خصوصیات:

1. 6 تیز رفتار یاماہا ایس ایم ٹی پروڈکشن لائنز

2. ویو سولڈرنگ کے ساتھ 4 پریسجن ڈی آئی پی اسمبلی لائنز

3. 2 خصوصی برن ان / ایجنگ ٹیسٹ رومز

4. 2 اعلی اور کم درجہ حرارت کے متبادل مرطوب ہیٹ ٹیسٹ چیمبرز، اس بات کو یقینی بناتے ہوئے کہ تمام ماحولیاتی توثیق کے ٹیسٹ جامع طور پر اندرون ملک کئے جائیں۔

l لچکدار آرڈر اسکیلنگ (کوئی MOQ نہیں): ہمارے فرتیلی پروڈکشن فریم ورک کو آپ کی ترقی میں مدد کے لیے بہتر بنایا گیا ہے۔ ہم ایک سخت No Minimum Order Quantity (No MOQ) کی پالیسی کو برقرار رکھتے ہیں، جو ہمیں تیز رفتار پروٹوٹائپ ٹیسٹنگ، چھوٹے پائلٹ رنز، اور بڑے پیمانے پر پیداوار کے حجم کو اسی اشرافیہ کی درستگی کے ساتھ سنبھالنے کے قابل بناتا ہے۔

l عالمی رسائی اور مواصلات: ہماری بین الاقوامی تکنیکی سیلز ٹیم انگریزی، فرانسیسی، روسی اور عربی میں مکمل طور پر روانی ہے۔ مغربی یورپ (35%)، شمالی امریکہ (20%)، اور اوشیانا (20%) سمیت اعلیٰ درجے کی مارکیٹوں میں خدمات فراہم کرنے کے گہرے تجربے کے ساتھ، ہم عالمی سطح پر ذاتی نگہداشت کے الیکٹرانک حفاظتی تعمیل کے معیارات کو پوری طرح سمجھتے ہیں۔

آج ہی ہم سے رابطہ کریں۔: اپنی مرضی کے مطابق واٹر فلوسر PCB ڈیزائن، BOM لسٹ، یا DFM انکوائری ہمارے انجینئرنگ ڈیسک پر بھیجیں۔ ہماری ٹیم 24 گھنٹوں کے اندر ایک جامع مینوفیکچریبلٹی تجزیہ اور ایک بہترین ٹرنکی کوٹیشن فراہم کرے گی۔
