پی سی بی اے پروسیسنگ میں جدید ترین پتہ لگانے کی ٹکنالوجی

پی سی بی اے پروسیسنگ میں (طباعت شدہ سرکٹ بورڈ اسمبلی) ، مصنوعات کے معیار اور کارکردگی کو یقینی بنانے کے لئے پتہ لگانے کی ٹیکنالوجی بہت ضروری ہے۔ ٹکنالوجی کی مستقل ترقی کے ساتھ ، پتہ لگانے کی درستگی ، کارکردگی اور وشوسنییتا کو بہتر بنانے کے لئے زیادہ سے زیادہ جدید ترین کھوج کی ٹیکنالوجیز کا اطلاق پی سی بی اے پروسیسنگ کے عمل پر کیا جارہا ہے۔ اس مضمون میں پی سی بی اے پروسیسنگ میں متعدد عام جدید ترین پتہ لگانے کی ٹیکنالوجیز اور ان کی ایپلی کیشنز کی تلاش ہوگی۔

I. خودکار آپٹیکل معائنہ (AOI)

1. AOI ٹکنالوجی کا جائزہ

خودکار آپٹیکل معائنہ (AOI) ایک ایسی ٹیکنالوجی ہے جو سرکٹ بورڈز کا خود بخود پتہ لگانے کے لئے بصری نظام کا استعمال کرتی ہے اور پی سی بی اے پروسیسنگ میں بڑے پیمانے پر استعمال ہوتی ہے۔

ورکنگ اصول: AOI سسٹم سرکٹ بورڈ کو ایک اعلی ریزولوشن کیمرا کے ذریعے اسکین کرتا ہے ، شبیہہ کو اپنی گرفت میں لیتا ہے اور نقائص اور خراب نکات کی نشاندہی کرنے کے لئے اس کا موازنہ پیش سیٹ معیار سے کرتا ہے۔

پتہ لگانے کا مواد: AOI سولڈر مشترکہ معیار ، جزو کی جگہ ، گمشدہ اجزاء اور مختصر سرکٹس جیسے مسائل کا پتہ لگاسکتا ہے۔

2. AOI کے فوائد

AOI ٹیکنالوجی تیز ، درست اور رابطے کے لیس ہے ، جو پتہ لگانے کی کارکردگی کو نمایاں طور پر بہتر بنا سکتی ہے۔

پیداوار کی کارکردگی کو بہتر بنائیں: خودکار پتہ لگانے سے دستی کا پتہ لگانے کا وقت کم ہوجاتا ہے اور پیداوار کی کارکردگی میں بہتری آتی ہے۔

اعلی درستگی: اعلی ریزولوشن امیجز اور ذہین الگورتھم چھوٹے نقائص کی درست شناخت کرسکتے ہیں اور غلط کھوج کی شرحوں کو کم کرسکتے ہیں۔

ii. ایکس رے کا پتہ لگانا (ایکس رے)

1. ایکس رے ٹکنالوجی کا جائزہ

ایکس رے کا پتہ لگانے (ایکس رے) ایک پتہ لگانے کی ٹکنالوجی ہے جو سرکٹ بورڈ کے اندرونی ڈھانچے کے ذریعے دیکھنے کے لئے ایکس رے کا استعمال کرتی ہے ، جو پی سی بی اے کا پیچیدہ کاموں کے لئے موزوں ہے۔

ورکنگ اصول: ایکس رے داخلی ڈھانچے کی شبیہہ بنانے کے لئے سرکٹ بورڈ میں داخل ہوتے ہیں ، اور اندرونی نقائص جیسے ناقص سولڈرنگ اور مختصر سرکٹس کو شبیہہ کا تجزیہ کرکے پتہ چلا ہے۔

ایپلیکیشن رینج: ایکس رے کا پتہ لگانا خاص طور پر سطح کے ماؤنٹ اجزاء جیسے بی جی اے (بال گرڈ سرنی) اور سی ایس پی (چپ اسکیل پیکیج) کی کھوج کے ل suitable موزوں ہے۔

2. ایکس رے کا پتہ لگانے کے فوائد

ایکس رے کا پتہ لگانے والی ٹکنالوجی گہرائی اور تفصیلی داخلی معائنہ فراہم کرسکتی ہے اور پوشیدہ نقائص کا پتہ لگانے کے لئے موزوں ہے۔

پوشیدہ نقائص کو ظاہر کرنا: یہ پوشیدہ داخلی نقائص جیسے ٹھنڈے سولڈر جوڑ اور ٹن کے موتیوں کی مالا کا پتہ لگاسکتا ہے تاکہ مصنوعات کی مجموعی وشوسنییتا کو یقینی بنایا جاسکے۔

غیر تباہ کن جانچ: سرکٹ بورڈز کی غیر تباہ کن جانچ مصنوع کی سالمیت کو متاثر نہیں کرتی ہے۔

iii. اورکت تھرمل امیجنگ کا پتہ لگانا

1۔ اورکت تھرمل امیجنگ ٹکنالوجی کا جائزہ

انفراریڈ تھرمل امیجنگ کا پتہ لگانے سے سرکٹ بورڈ کے درجہ حرارت کی تقسیم کی تصویر کو حاصل کرنے کے لئے اورکت کیمرے استعمال ہوتے ہیں تاکہ ممکنہ حد سے زیادہ گرمی یا تھرمل ناکامی کے مسائل کا پتہ لگ سکے۔

ورکنگ اصول: اورکت کیمرا سرکٹ بورڈ کی سطح پر اورکت تابکاری کو اپنی گرفت میں لے جاتا ہے ، اسے درجہ حرارت کی شبیہہ میں تبدیل کرتا ہے ، اور تھرمل امیج کا تجزیہ کرکے عدم تضادات کی نشاندہی کرتا ہے۔

درخواست کا دائرہ کار: سرکٹ بورڈز میں تھرمل بے ضابطگیوں ، زیادہ گرمی والے علاقوں اور بجلی کے انتظام کے مسائل کا پتہ لگانے کے لئے موزوں ہے۔

2. اورکت تھرمل امیجنگ کا پتہ لگانے کے فوائد

اورکت تھرمل امیجنگ ٹکنالوجی حقیقی وقت میں سرکٹ بورڈ کے درجہ حرارت کی تبدیلیوں کی نگرانی کر سکتی ہے اور قیمتی غلطی کی تشخیص کی معلومات فراہم کرسکتی ہے۔

اصل وقت کا پتہ لگانا: یہ سرکٹ بورڈ کے درجہ حرارت کی اصل وقت میں نگرانی کرسکتا ہے اور وقت میں زیادہ گرمی کے امکانی مسائل کا پتہ لگاسکتا ہے۔

غیر رابطہ کا پتہ لگانا: یہ سرکٹ بورڈ کے ساتھ جسمانی مداخلت سے بچنے کے لئے غیر رابطہ کا پتہ لگانے کا استعمال کرتا ہے۔

iv. بجلی کی جانچ (آئی سی ٹی)

1. آئی سی ٹی ٹکنالوجی کا جائزہ

الیکٹریکل ٹیسٹنگ (سرکٹ ٹیسٹنگ ، آئی سی ٹی) سرکٹ بورڈ کی فعالیت اور رابطے کا پتہ لگانے کے لئے ایک ٹیسٹ ٹکنالوجی ہے۔ سرکٹ بورڈ کا تجربہ برقی اشاروں کے ذریعے کیا جاتا ہے۔

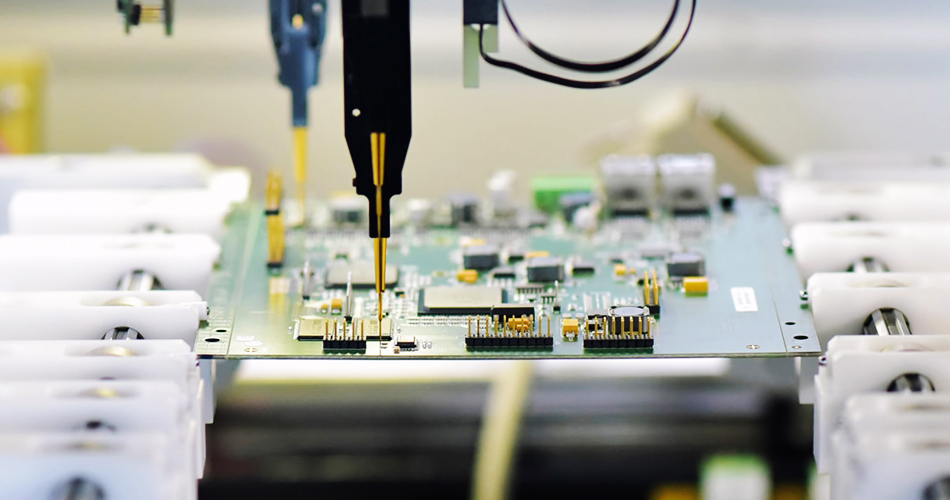

ورکنگ اصول: آئی سی ٹی سرکٹ بورڈ کے ٹیسٹ پوائنٹس سے مربوط ہونے کے لئے ٹیسٹ کی تحقیقات کا استعمال کرتا ہے ، بجلی کے اشاروں کا اطلاق کرتا ہے اور سرکٹ کی بجلی کی کارکردگی اور رابطے کی جانچ پڑتال کے لئے ردعمل کی پیمائش کرتا ہے۔

پتہ لگانے کا مواد: شارٹ سرکٹ ، اوپن سرکٹ ، اجزاء کی قدر مماثلت اور سرکٹ بورڈ کے سولڈرنگ کے مسائل کا پتہ لگایا جاسکتا ہے۔

2. آئی سی ٹی کے فوائد

آئی سی ٹی ٹکنالوجی سرکٹ بورڈ کی فعالیت اور وشوسنییتا کو یقینی بنانے کے لئے پیداوار کے عمل کے دوران بجلی کی کارکردگی کے جامع ٹیسٹ کر سکتی ہے۔

جامع ٹیسٹ: مصنوعات کی فعالیت کو یقینی بنانے کے لئے سرکٹ بورڈ کے مختلف برقی پیرامیٹرز کی جامع جانچ کریں۔

اعلی کارکردگی: خودکار ٹیسٹ کا عمل ٹیسٹ کی کارکردگی کو بہتر بناتا ہے اور دستی مداخلت کو کم کرتا ہے۔

V. فنکشنل ٹیسٹ

1. فنکشنل ٹیسٹ کا جائزہ

فنکشنل ٹیسٹاصل کام کے حالات کے تحت پی سی بی اے کا امتحان ہے تاکہ یہ یقینی بنایا جاسکے کہ اس کے مختلف افعال ڈیزائن کی ضروریات کو پورا کرتے ہیں۔

ورکنگ اصول: پی سی بی اے کو مصنوعی کام کے ماحول میں رکھیں اور پیش سیٹ فنکشنل ٹیسٹ پروگرام کو انجام دے کر اس کے افعال اور کارکردگی کی تصدیق کریں۔

درخواست کا دائرہ: پی سی بی اے کی اصل کام کی حیثیت اور افعال کی جانچ اور اصل ایپلی کیشنز میں اس کی کارکردگی کا جائزہ لینے کے لئے لاگو۔

2. فنکشنل ٹیسٹ کے فوائد

فنکشنل ٹیسٹ حقیقی کام کے حالات کی نقالی کرسکتا ہے اور استعمال کے اصل ماحول کے قریب ٹیسٹ کے نتائج فراہم کرسکتا ہے۔

حقیقی ماحولیات کا امتحان: حقیقی استعمال میں پی سی بی اے کی کارکردگی کو یقینی بنانے کے لئے حقیقی کام کے حالات کے تحت ٹیسٹ۔

مسئلے کی دریافت: یہ عملی مسائل کو دریافت کرسکتا ہے اور مصنوعات کی وشوسنییتا اور استحکام کو یقینی بنا سکتا ہے۔

نتیجہ

میںپی سی بی اے پروسیسنگ، مصنوعات کے معیار اور کارکردگی کو یقینی بنانے کے لئے اعلی درجے کا پتہ لگانے والی ٹکنالوجی کا استعمال ایک اہم ذریعہ ہے۔ خودکار آپٹیکل معائنہ (اے او آئی) ، ایکس رے معائنہ ، اورکت تھرمل امیجنگ معائنہ ، بجلی کی جانچ (آئی سی ٹی) اور فنکشنل ٹیسٹنگ جیسی ٹکنالوجیوں کو متعارف کرانے سے ، کمپنیاں کھوج کی درستگی ، کارکردگی اور وشوسنییتا کو بہتر بنا سکتی ہیں۔ مستقبل میں ، ٹکنالوجی کی مستقل ترقی کے ساتھ ، یہ پتہ لگانے والی ٹیکنالوجیز پی سی بی اے پروسیسنگ کے مجموعی معیار اور پیداوار کی کارکردگی کو ترقی اور مزید بہتر بناتی رہیں گی۔
