گراؤنڈنگ نقصانات اور سکرو ملبے سے بچنا: اعلی قابل اعتماد موٹر کنٹرول PCBAs کے لیے ڈیزائن گائیڈ لائنز

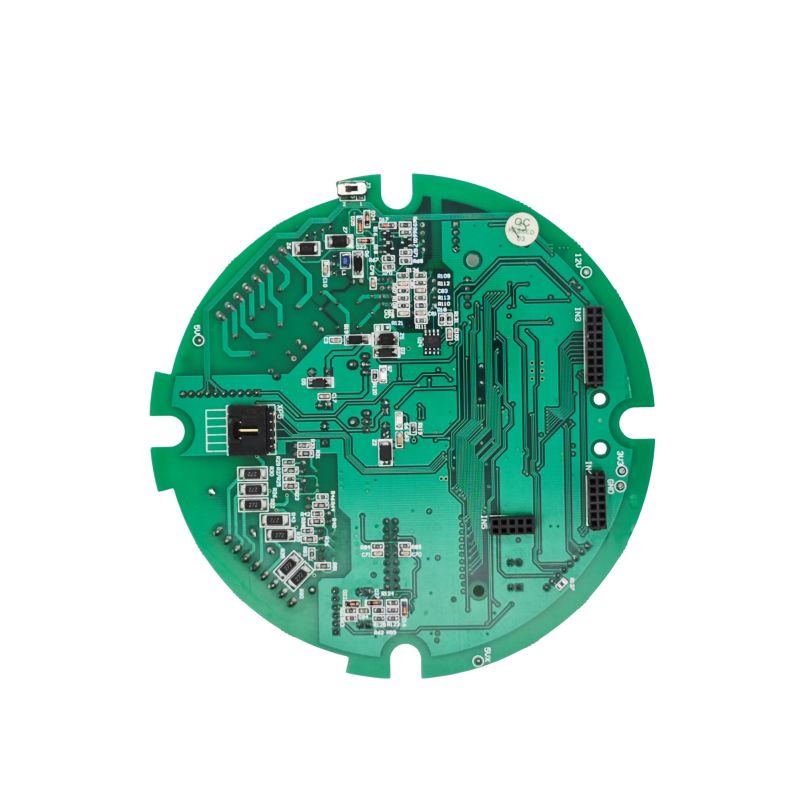

موٹر کنٹرول پی سی بی اے (پرنٹڈ سرکٹ بورڈ اسمبلی) صنعتی آٹومیشن، روبوٹکس، نئی انرجی گاڑیاں، اور سمارٹ ہوم اپلائنسز میں پریزیشن موشن کنٹرول کا بنیادی اینبلر ہے۔ یہ عملی گائیڈ فن تعمیر کے انتخاب، پی سی بی لے آؤٹ، اسمبلی، اور تصدیق سے اہم بصیرت کو یکجا کرتا ہے، جس سے انجینئرز اور پروڈکٹ مینیجرز کو عام خرابیوں سے بچنے اور پروٹوٹائپ سے ہائی والیوم مینوفیکچرنگ کی طرف ہموار منتقلی کو یقینی بنانے میں مدد ملتی ہے۔

1. ڈیزائن کا مرحلہ: فن تعمیر اور اجزاء کا انتخاب

1.1 حسب ضرورت بمقابلہ معیاری حل

پروجیکٹ کے آغاز پر، اندازہ کریں کہ آیا اپنی مرضی کے مطابق PCBA کو اپنانا ہے یا آف دی شیلف معیاری ماڈیول۔ جب کہ کسٹم PCBA کے اوپر NRE (نان ریکرنگ انجینئرنگ) کی لاگت آتی ہے، یہ مخصوص موٹر اقسام کے لیے اصلاح کو قابل بناتا ہے — جیسے BLDC، سٹیپر، یا سرو — اور درست کارکردگی کے اہداف (مثال کے طور پر، رفتار/ٹارک کی درستگی ±0.5% کے اندر)۔ کسٹم سلوشنز سخت آپریٹنگ حالات میں سسٹم انٹیگریشن کی اعلی کارکردگی (اکثر 95% سے زیادہ) اور طویل مدتی بھروسے کی پیش کش کرتے ہیں۔

1.2 کور چپ سیٹ اور ٹاپولوجی کا انتخاب

• پروسیسر: ایک 32 بٹ MCU جس میں وقف شدہ موٹر-کنٹرول پیری فیرلز (مثال کے طور پر، ARM Cortex-M4 core) کو ریئل ٹائم رسپانس کے ساتھ فیلڈ اورینٹڈ کنٹرول (FOC) جیسے کمپیوٹیشنل انٹینسیو الگورتھم کو ہینڈل کرنے کی سختی سے سفارش کی جاتی ہے۔

• ڈرائیور اور پاور سٹیج:

• ہائی انٹیگریشن ڈیزائنز کے لیے، مکمل طور پر مربوط BLDC ڈرائیور ICs کا انتخاب کریں (جیسے، TI MCF831xC سیریز) جو گیٹ ڈرائیورز اور پاور FETs کو یکجا کرتے ہیں۔ یہ بیرونی سرکٹری کو آسان بناتا ہے، لیکن احتیاط سے ڈیکپلنگ کا حکم دیتا ہے — مستحکم آپریشن کو یقینی بنانے کے لیے کم از کم پانچ اہم کیپسیٹرز (VM-PGND، CPH-CPL، وغیرہ) کو ہر ڈیٹا شیٹ میں رکھنا چاہیے۔

• ہائی پاور ایپلی کیشنز (مثلاً >50A) کے لیے، وقف شدہ گیٹ ڈرائیوروں کے ساتھ مجرد MOSFETs/IGBTs کو ترجیح دی جاتی ہے۔ زیادہ سوئچنگ فریکوئنسی اور کم نقصانات حاصل کرنے کے لیے وسیع بینڈ گیپ ڈیوائسز (SiC یا GaN) پر غور کریں۔

2. پی سی بی لے آؤٹ: شور دبانے اور تھرمل مینجمنٹ کا فن

ایک موٹر کنٹرول بورڈ فطری طور پر ایک مخلوط سگنل اور طاقت سے بھرپور اسمبلی ہے۔ خراب ترتیب EMC کی ناکامیوں اور فیلڈ ریٹرن کی سب سے بڑی وجہ ہے۔

2.1 سرکٹ پارٹیشننگ اور گراؤنڈنگ حکمت عملی (تنقیدی)

سنہری اصول: پاور گراؤنڈ کو سگنل گراؤنڈ سے جسمانی طور پر الگ کریں۔

• زوننگ: پی سی بی کو تین الگ الگ علاقوں میں تقسیم کریں:

• شور والا زون: پاور انورٹر، ریلے، اور گیٹ ڈرائیو لوپس۔

• ڈیجیٹل زون: MCU، مواصلاتی انٹرفیس (CAN، UART، SPI)۔

• اینالاگ زون: کرنٹ/وولٹیج سینسنگ، انکوڈر/ریزولور ان پٹ۔ اعلی تعدد والے PWM نشانات کو حساس اینالاگ فیڈ بیک پاتھ سے دور رکھیں۔

• گراؤنڈنگ کا نفاذ:

• سنگل پوائنٹ گراؤنڈنگ یا اسپلٹ گراؤنڈ پلین اپروچ اپنائیں

• ADC حوالہ پن کے قریب ایک ہی نقطہ پر ڈیجیٹل اور اینالاگ گراؤنڈز کو جوڑیں۔

• پاور گراؤنڈ (شور) کو الگ کریں اور اسے کم رکاوٹ والے راستے کے ذریعے سسٹم اسٹار گراؤنڈ پوائنٹ سے جوڑیں، بڑے عارضی کرنٹ کو کنٹرول سگنلز کو خراب کرنے سے روکیں۔

• اسٹیک اپ کی تجویز: جب بجٹ اجازت دیتا ہے تو 4 پرتوں والا بورڈ بہترین ہے۔ کم انڈکٹنس واپسی کے راستے اور موروثی شیلڈنگ فراہم کرنے کے لیے بنیادی جزو کے ساتھ ملحق زمینی تہوں کا استعمال کریں۔ 2 پرتوں کے ڈیزائن کے لیے، وسیع پیمانے پر زمینی سیلاب کا استعمال کریں اور پاور ٹریس کو جتنا ممکن ہو چھوٹا اور چوڑا رکھیں۔

2.2 پاور لوپس اور تھرمل ڈسپیشن

• ٹریس چوڑائی اور لوپ ایریا: ڈی سی بس اور تھری فیز آؤٹ پٹ ٹریس کم اور چوڑے ہونے چاہئیں تاکہ ہائی di/dt کا مقابلہ کیا جا سکے۔ گیٹ ڈرائیو سگنل کے جوڑے متوازی اور متعلقہ MOSFET سورس ٹرمینلز کے قریب چلنے چاہئیں تاکہ پرجیوی انڈکٹنس کو کم سے کم کیا جا سکے۔

• تھرمل مینجمنٹ: پاور ڈیوائسز سے اندرونی تانبے کے طیاروں یا نچلی پرت کے ہیٹ سنک پیڈ تک حرارت کو موثر طریقے سے چلانے کے لیے تھرمل ویاس کا استعمال کریں۔ معاون ہیٹ سنک اٹیچمنٹ کو فعال کرنے کے لیے اونچے موجودہ راستوں پر سولڈر ماسک اوپننگس (تانبے کا کھلا ہوا) لگائیں۔

3. اسمبلی اور مینوفیکچرنگ: اس کے باوجود تنقیدی تفصیلات کو نظر انداز کیا گیا۔

3.1 BOM پلاننگ میں سپلائی چین لچک

BOM (بل آف میٹریلز) کو حتمی شکل دینے سے پہلے، طویل لیڈ آئٹمز جیسے MCUs اور کمیونیکیشن ٹرانسسیورز کے لیے سپلائی رسک اسیسمنٹ انجام دیں۔ جہاں ممکن ہو، سنگل سورس سپلائر کی رکاوٹوں کی وجہ سے پروڈکشن رک جانے سے بچنے کے لیے لے آؤٹ میں پن سے مطابقت رکھنے والے متبادل فٹ پرنٹس کو محفوظ کریں۔

3.2 سکرو فاسٹننگ کی صفائی (ایک بار بار لیکن نظر انداز ناکامی موڈ)

موٹر کنٹرولر PCBA اسمبلی کے دوران، پیچ کے ذریعے لے جانے والا دھاتی ملبہ ایک پوشیدہ قاتل ہے جو شارٹ سرکٹ اور موصلیت کے انحطاط کا سبب بنتا ہے۔

• خطرہ: ہلتے ہوئے سکرو فیڈرز سے دھاتی ذرات زیادہ کثافت والے IC پنوں پر یا ملحقہ نشانات کے درمیان گر سکتے ہیں، جس سے پاور اپ ہونے پر وقفے وقفے سے ناکامی یا فوری شارٹ سرکٹ ہو سکتے ہیں۔

• انسدادی اقدامات:

• روایتی وائبریٹری باؤل فیڈرز کو سٹیپ ٹائپ فیڈرز سے بدلیں تاکہ رگڑ سے پیدا ہونے والے ذرات کی پیداوار کو کم سے کم کیا جا سکے۔

• ایک ویکیوم ڈسٹ ریموول سٹیشن متعارف کروائیں جس کو تیز کرنے کے مرحلے سے فوراً پہلے۔

• انڈر ٹارکنگ (تیرتے) یا دھاگے کی پٹی کو روکنے کے لیے ریئل ٹائم ٹارک اور زاویہ کی نگرانی کے ساتھ سمارٹ الیکٹرک سکریو ڈرایور کا استعمال کریں۔

4. جانچ اور توثیق: "کیا یہ گھومتا ہے؟"

1. فنکشنل ٹیسٹ (FCT): بھاری بھرکم حالات میں، اوور کرنٹ اور زیادہ درجہ حرارت کے تحفظ کے جوابی وقت کی تصدیق کریں—جیسے، یقینی بنانا کہ ڈرائیور شٹ ڈاؤن <10µs کے اندر شروع ہوا ہے۔ وولٹیج میں کمی کے دوران ڈائنامک پاور ڈیریٹنگ منطق کی بھی توثیق کریں۔

2. برقی مقناطیسی مطابقت (EMC) قبل از تعمیل: منظم اور تابکاری اخراج (CE/RE) درد کے عام مقامات ہیں۔ اگر ناکامی ہوتی ہے تو، پہلے چیک کریں کہ آیا مناسب طریقے سے ریٹیڈ TVS ڈائیوڈ اور کامن موڈ چوک پاور ان پٹ پر رکھے گئے ہیں، اور گیٹ ریزسٹرس کو ایڈجسٹ کرکے PWM سوئچنگ سلیو ریٹ کو بہتر بنائیں۔

3. طویل مدتی وشوسنییتا: زیادہ سے زیادہ محیطی درجہ حرارت کے تحت سولڈر جوائنٹ کی سالمیت اور اجزاء کے ڈیریٹنگ کی تصدیق کے لیے تھرمل سائیکلنگ اور مسلسل رن ٹیسٹ کریں۔

قابل اعتماد ڈیزائننگموٹر کنٹرول پی سی بی اےبنیادی طور پر برقی کارکردگی، تھرموڈینامکس، اور برقی مقناطیسی مطابقت کے درمیان ایک سہ رخی تجارت ہے۔ ہر فیصلہ—کلیئر سرکٹ پارٹیشننگ اور ڈسپلن گراؤنڈنگ سے لے کر اسمبلی کی صفائی کے سخت کنٹرول تک— چیلنجنگ صنعتی ماحول میں پروڈکٹ کے طویل مدتی استحکام کا تعین کرتا ہے۔ اس گائیڈ میں بتائی گئی حکمت عملیوں کو نافذ کرنے سے، آپ ناکامی کی شرح کو نمایاں طور پر کم کر سکتے ہیں، ترقی کے دور کو مختصر کر سکتے ہیں، اور اپنے موٹر کنٹرول سسٹم کی مجموعی مضبوطی کو بڑھا سکتے ہیں۔
