مختصر جواب: یہ آپ کی درخواست پر منحصر ہے۔

پاور الیکٹرانکس میں 20 سال کے تجربے اور صنعتی ڈرائیوز، ای وی کنٹرولرز، اور سروو سسٹمز میں ناکامی کے تجزیے کے ساتھ، میں نے دستاویز کیا ہے کہ سولڈرنگ کے فیصلے موٹر کنٹرول کی وشوسنییتا کو کیسے بناتے یا توڑتے ہیں۔ یہ گائیڈ انجینئرنگ ڈیٹا، تقابلی میزیں، اور فیلڈ ٹیسٹ شدہ سفارشات فراہم کرتا ہے۔

ریگولیٹڈ مارکیٹوں (EU, China, Korea) میں زیادہ تر تجارتی موٹر کنٹرول مصنوعات کی ترسیل کے لیے لیڈ فری سولڈرنگ لازمی ہے۔ تاہم، آٹوموٹیو انڈر ہڈ ایپلی کیشنز، ایرو اسپیس، اور بعض صنعتی ڈرائیوز کے لیے چھوٹ موجود ہے جہاں قابل اعتماد ریگولیٹری تقاضوں کو اوور رائیڈ کرتا ہے۔

تکنیکی اختلافات: لیڈڈ بمقابلہ لیڈ فری سولڈر

مادی خصوصیات کو سمجھنا بتاتا ہے کہ یہ فیصلہ موٹر کنٹرول PCBAs کے لیے کیوں اہمیت رکھتا ہے۔

مرکب مرکب اور پگھلنے والے پوائنٹس

مکینیکل قابل اعتماد موازنہ

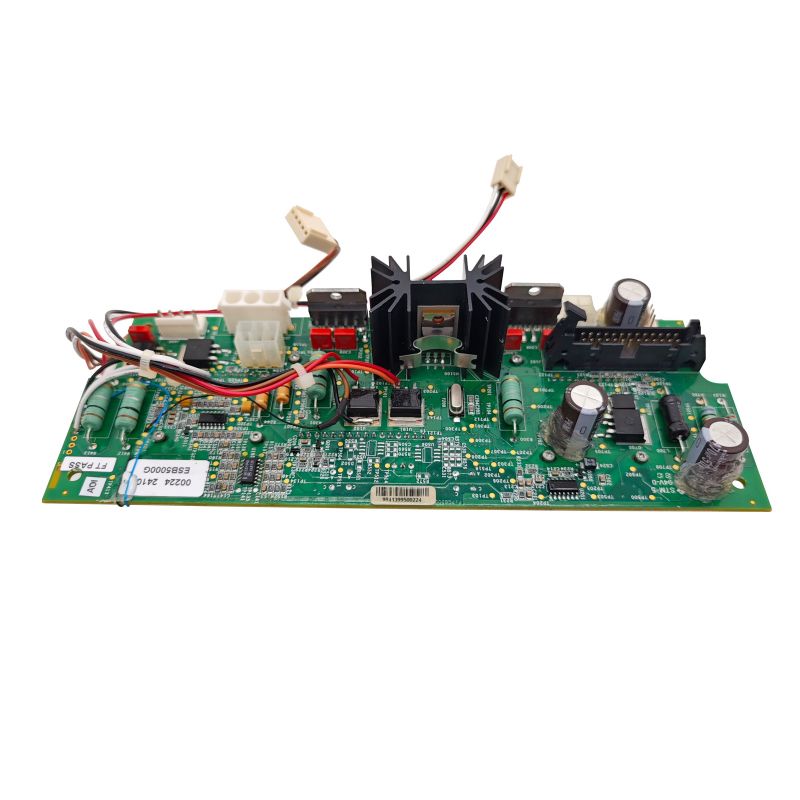

موٹر کنٹرول PCBAs کو سولڈرنگ کے منفرد چیلنجز کا سامنا کیوں کرنا پڑتا ہے۔

موٹر کنٹرول اسمبلیوں کا تجربہ اس بات پر زور دیتا ہے کہ زیادہ تر PCBs کا کبھی سامنا نہیں ہوتا۔ یہ تین عوامل سولڈرنگ کے انتخاب کو اہم بناتے ہیں۔

1. ہائی وائبریشن والے ماحول

پمپ، کمپریسرز، یا ای وی پر براہ راست نصب موٹر کنٹرولرز مسلسل مکینیکل اتیجیت کا تجربہ کرتے ہیں۔ ایک دستاویزی مطالعہ نے ایک جیسی PCBAs کا موازنہ لیڈڈ بمقابلہ لیڈ فری سولڈر کے ساتھ کیا:

- قیادت والی اسمبلی:6g بے ترتیب کمپن کے 40 گھنٹوں کے بعد پہلی ناکامی (جزو کی ٹانگ فریکچر)

- لیڈ فری اسمبلی:ایک جیسی وائبریشن کے صرف 4 گھنٹے بعد ایک ہی ناکامی کا موڈ

وجہ؟ سیسہ سے پاک ٹانکا لگانا لچک کو کم کر دیتا ہے۔ جب جوڑ موڑ نہیں سکتا تو کمپن کا تناؤ جزو لیڈ پر مرکوز ہو جاتا ہے، جس سے قبل از وقت فریکچر ہوتا ہے۔

2. انتہائی تھرمل سائیکلنگ

موٹر ڈرائیو گرمی پیدا کرتی ہے۔ پھر موٹریں رک جاتی ہیں۔ پھر وہ دوبارہ شروع کرتے ہیں۔ ایک عام صنعتی ڈرائیو سائیکل -40°C سے +125°C تک ہزاروں بار۔

لیڈڈ ٹانکا لگانالچک کے ذریعے اجزاء اور پی سی بی کے درمیان سی ٹی ای (تھرمل توسیع کا گتانک) کی مطابقت نہیں رکھتا۔

سیسہ سے پاک ٹانکا لگاناجوائنٹ انٹرفیس پر موٹے، زیادہ ٹوٹنے والے انٹرمیٹالک مرکبات (IMCs) بناتا ہے۔ ضرورت سے زیادہ IMC ترقی انٹرفیس کو کمزور کرتی ہے اور کریک شروع کرنے کو تیز کرتی ہے۔

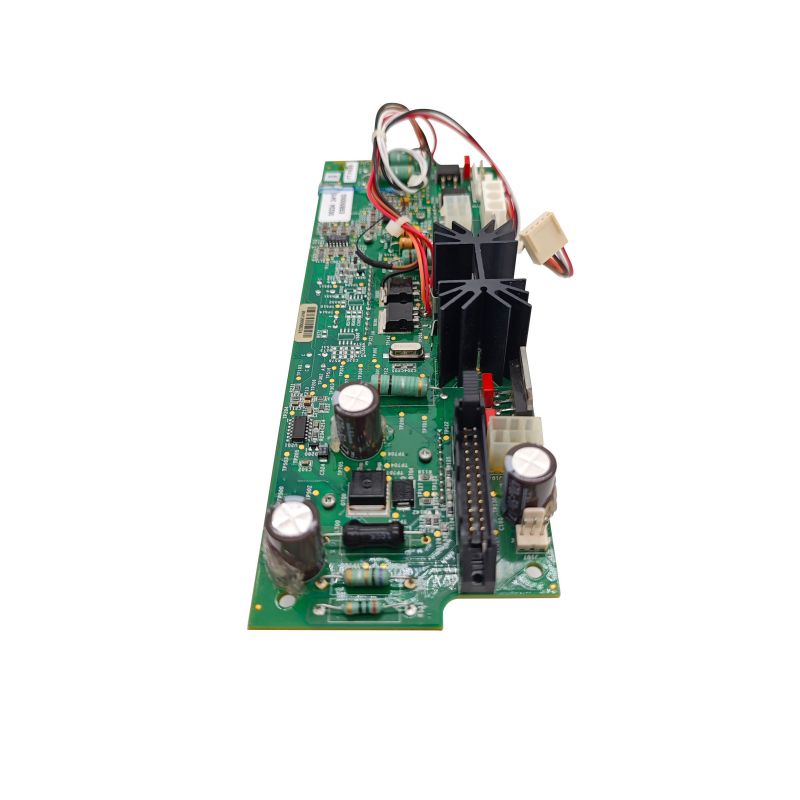

3. ہائی کرنٹ اور جول ہیٹنگ

موٹر کنٹرول PCBAs 5A سے 200A+ تک مسلسل کرنٹ لے جاتے ہیں۔ ہر سولڈر جوائنٹ I²R نقصانات سے خود کو گرم کرنے کا تجربہ کرتا ہے۔

بنیادی فرق مزاحمت نہیں ہے بلکہ یہ ہے کہ جوائنٹ وقت کے ساتھ تھرمل سائیکلنگ کے دباؤ کو کیسے ہینڈل کرتا ہے۔

جب آپ کو لیڈ فری سولڈر استعمال کرنا چاہیے۔

ریگولیٹری تقاضے ان منظرناموں میں انتخاب کی بہت کم گنجائش چھوڑتے ہیں۔

RoHS کے مطابق مارکیٹس

EU، چین، جنوبی کوریا، اور بہت سے دوسرے دائرہ اختیار یکساں مواد کے وزن کے لحاظ سے الیکٹرانکس میں لیڈ کو 0.1% تک محدود کرتے ہیں۔ ان بازاروں میں فروخت ہونے والی مصنوعات کو لیڈ فری سولڈر کا استعمال کرنا چاہیے جب تک کہ کوئی مخصوص استثنیٰ لاگو نہ ہو۔

کنزیومر اور کمرشل موٹر کنٹرولز

گھریلو ایپلائینسز (واشنگ مشینیں، HVAC پنکھے، ریفریجریٹر کمپریسرز)

موٹر ڈرائیوز کے ساتھ پاور ٹولز

کمرشل HVAC کنٹرولرز

غیر صنعتی استعمال کے لیے روبوٹکس

برآمد کا سامنا مینوفیکچرنگ

اگر آپ عالمی تقسیم کے لیے موٹر کنٹرول PCBAs تیار کرتے ہیں، تو علیحدہ لیڈ اور لیڈ فری پروڈکشن لائنوں کو برقرار رکھنے سے انوینٹری کی پیچیدگی اور معیار کے خطرات پیدا ہوتے ہیں۔ یونیفائیڈ لیڈ فری پروسیسنگ عملی انتخاب ہے۔

جب آپ لیڈڈ سولڈر (استثنیٰ) کو جواز بنا سکتے ہیں

کچھ درخواستیں RoHS چھوٹ کے لیے اہل ہیں یا مکمل طور پر ریگولیٹری دائرہ کار سے باہر ہیں۔

آٹوموٹو انڈر ہڈ الیکٹرانکس

استثنیٰ 7(c)-I(کم از کم 2026 تک درست) اعلی قابل اعتماد آٹوموٹیو الیکٹرانکس میں لیڈ کی اجازت دیتا ہے جہاں لیڈ فری متبادل میں قابل اعتبار نہیں ہوتا ہے۔

Tier-1 سپلائرز سے حقیقی دنیا کا ڈیٹا ظاہر کرتا ہے:

• انجن کنٹرول یونٹس میں سیسہ سے پاک جوڑ تھرمل سائیکلنگ کے تحت پہلے کریک انیشیشن کو ظاہر کرتے ہیں۔
• خالص ٹن کی تکمیل پر ٹن وِسکر کی تشکیل مہر بند ECUs میں شارٹ سرکٹ کے خطرات پیدا کرتی ہے۔
• بہت سے آٹوموٹو OEMs حفاظتی اہم ماڈیولز کے لیے لیڈڈ سولڈر کی وضاحت کرتے رہتے ہیں۔

ایرو اسپیس اور ملٹری

مکمل استثنیٰ۔ ہوا بازی، دفاع، یا خلائی ایپلی کیشنز کے لیے لیڈ فری سولڈر کی ضرورت نہیں ہے۔ یہ شعبے Sn63/Pb37 کا استعمال جاری رکھتے ہیں جو دہائیوں کے قابل اعتماد ڈیٹا کی بنیاد پر ہے۔

صنعتی موٹر ڈرائیوز (10+ سالہ زندگی کے تقاضے)

جب ایک موٹر کنٹرولر کو غیر مشروط فیکٹری (-20 ° C سے +70 ° C کے محیط) میں 15+ سال تک کام کرنا ضروری ہے، تو لیڈڈ سولڈر قدامت پسند انتخاب رہتا ہے۔ ان حالات میں لیڈ فری کے لیے طویل مدتی تھرمل تھکاوٹ کا ڈیٹا اب بھی تیار ہو رہا ہے۔

طبی سازوسامان (نان پیپلانٹیبل)

بہت سے طبی الیکٹرانک آلات کے لیے استثنیٰ موجود ہے جہاں بھروسہ براہ راست مریض کی حفاظت کو متاثر کرتا ہے۔

مرمت اور متبادل حصے

موجودہ جوڑوں اور اجزاء کے ساتھ میٹالرجیکل مطابقت کو برقرار رکھنے کے لیے موجودہ لیڈڈ سولڈر آلات کے لیے متبادل PCBAs کو لیڈ سولڈر کا استعمال کرنا چاہیے۔

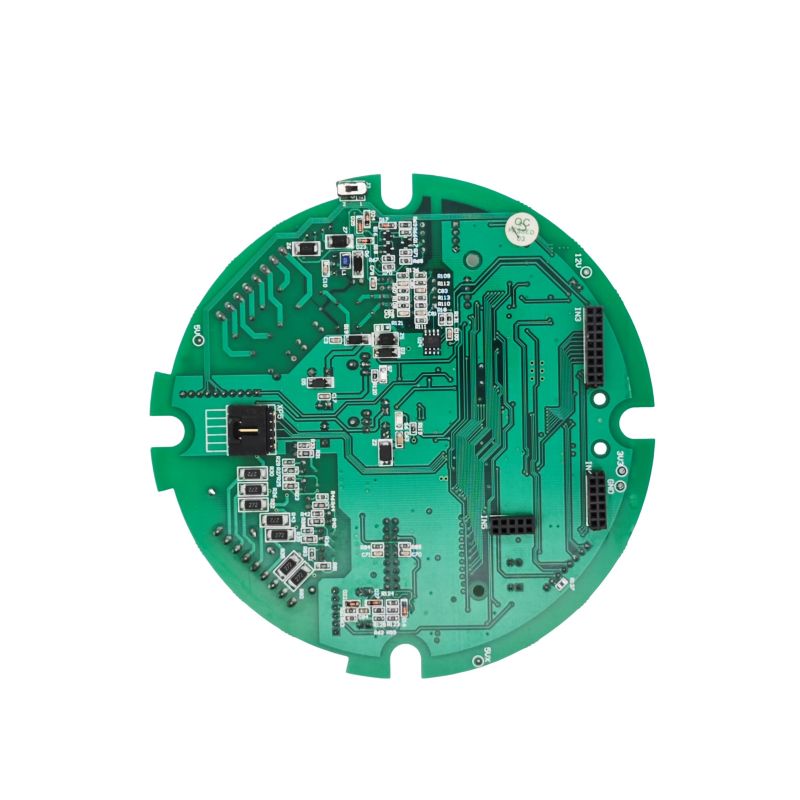

موٹر کنٹرول PCBA کے لیے اہم اجزاء کے تحفظات

تمام حصے لیڈ فری سولڈرنگ درجہ حرارت کو برداشت نہیں کرتے ہیں۔ یہ پانچ زمرے خصوصی توجہ کے متقاضی ہیں۔

1. درجہ حرارت سے متعلق حساس اجزاء

لیڈ فری ریفلو چوٹی 245 ° C سے 260 ° C پر ہے — جو لیڈ کے 220 ° C سے 230 ° C سے کافی زیادہ ہے۔

2. خالص ٹن ختم ہونے والے اجزاء

خالص ٹن فنشز (لیڈ فری پرزوں پر عام) وقت کے ساتھ کنڈکٹیو سرگوشیوں کو بڑھا سکتے ہیں - سخت اجزاء کے وقفے کے ساتھ موٹر کنٹرول کے لیے ایک اہم خطرہ۔

تخفیف کی حکمت عملی:

- خالص ٹن کی بجائے NiPdAu یا دھندلا ٹن بسمتھ ختم کریں

- تمام سولڈر جوڑوں پر کنفارمل کوٹنگ لگائیں۔

- زیادہ کثافت والے علاقوں میں اجزاء پر خالص ٹن سے پرہیز کریں۔

3. لیڈڈ اجزاء کی موجودہ انوینٹری

لیڈڈ سولڈر اجزاء (مثال کے طور پر، SnPb پلیٹڈ لیڈز) کا استعمال لیڈ فری اسمبلی کے عمل میں تخلیق کرتا ہےعمل کی عدم مطابقت:

اجزاء کی تکمیل 183 ° C پر پگھل جاتی ہے، لیکن لیڈ فری سولڈر کو 245 ° C+ کی ضرورت ہوتی ہے

ٹانکا لگا کر جوائنٹ بننے سے پہلے اجزاء کا ختم آکسائڈائز یا تحلیل ہو سکتا ہے۔

نتیجہ: ناقابل بھروسہ جوڑ، سر میں تکیے کے نقائص، اور میدان کی خرابی۔

اصول:سولڈرنگ کے عمل کے لیے درجہ بند اجزاء استعمال کریں جس کا وہ تجربہ کریں گے۔

لیڈ فری موٹر کنٹرول PCBA کے لیے بہترین طریقے

اگر لیڈ فری کی ضرورت ہو تو، یہ مشقیں زیادہ سے زیادہ قابل اعتماد بناتی ہیں۔

پی سی بی سطح ختم انتخاب

سفارش:ENIG لیڈ فری اسمبلی کے لیے بہترین گیلا اور طویل ترین شیلف لائف فراہم کرتا ہے۔

ری فلو پروفائل آپٹیمائزیشن

ایک ناقص اصلاح شدہ لیڈ فری ریفلو پروفائل کولڈ جوائنٹ، voids، اور ٹوٹے ہوئے IMCs بناتا ہے۔

سیسہ سے پاک جوڑوں کے لیے کمپن کی تخفیف

کمپن میں لیڈ فری کی کم لچک کو دیکھتے ہوئے، یہ اضافی اقدامات کریں:

1. پوٹنگ / انکیپسولیشن:ہائی ماس اجزاء (کنیکٹر، ٹرانسفارمرز، بڑے کیپسیٹرز) کے ارد گرد دیوار کو سلیکون یا یوریتھین پوٹنگ کمپاؤنڈ سے بھریں۔ یہ کمپن کے دباؤ کو سولڈر جوڑوں سے دور منتقل کرتا ہے۔

2. چپکنے والی بانڈڈ اجزاء:بڑے سطح پر نصب آلات (انڈکٹرز، ایلومینیم کیپسیٹرز) کے نیچے ایپوکسی یا سلیکون چپکنے والی چیز کا استعمال کریں۔

3. اجزاء کی اسٹینڈ آف اونچائی کو کم کریں:لمبی لیڈز والے لمبے اجزاء کمپن لیور کے طور پر کام کرتے ہیں۔ جہاں ممکن ہو کم پروفائل اجزاء کی وضاحت کریں۔

موٹر کنٹرول PCBA اکثر پوچھے گئے سوالات

ذیل میں موٹر ڈرائیو ڈیزائنرز اور مینوفیکچرنگ انجینئرز سے تین تکنیکی سوالات ہیں۔

Q1: میں ٹائر-1 آٹوموٹیو سپلائر کے لیے الیکٹرک وہیکل موٹر کنٹرولر ڈیزائن کر رہا ہوں۔ کیا میں لیڈ فری سولڈر استعمال کر سکتا ہوں؟

A:ہاں، لیکن قابلیت کی اہم جانچ کے ساتھ۔ زیادہ تر ٹائر-1 آٹوموٹیو سپلائرز فی الحال نئے ڈیزائن کے لیے لیڈ فری سولڈر استعمال کرتے ہیں کیونکہ EU-مارکیٹ گاڑیوں کے لیے RoHS کی تعمیل ضروری ہے۔ تاہم، انڈر ہڈ الیکٹرانکس کے لیے چھوٹ موجود ہے جہاں لیڈ فری قابل اعتماد ڈیٹا نامکمل رہتا ہے۔

آپ کے قابلیت کے منصوبے میں شامل ہونا چاہیے:

عملی مشورہ:بہت سے آٹوموٹو OEMs موجودہ RoHS استثنیٰ کا استعمال کرتے ہوئے انڈر ہڈ ECUs کے لیے لیڈڈ سولڈر کی وضاحت جاری رکھتے ہیں۔ لیڈ فری کا عہد کرنے سے پہلے اپنے گاہک سے بات کریں۔ اگر لیڈ فری لازمی ہے تو، تمام اسمبلیوں کے لیے ENIG سطح کی تکمیل اور کنفارمل کوٹنگ کی وضاحت کریں۔

Q2: میری صنعتی موٹر ڈرائیو 18 ماہ کے بعد چھ پاور MOSFETs پر ٹوٹے ہوئے سولڈر جوائنٹس کے ساتھ ناکام ہوگئی۔ اسمبلی SAC305 لیڈ فری سولڈر استعمال کرتی ہے۔ کیا غلط ہوا؟

A:یہ ایک کلاسک تھرمل تھکاوٹ کی ناکامی ہے. یہاں تشخیصی ترتیب ہے:

مرحلہ 1 - شگاف کے مقامات کی جانچ کریں:ایک خوردبین کے نیچے، MOSFET لیڈ اور سولڈر فلیٹ کے درمیان انٹرفیس کو دیکھیں۔ اگر شگاف انٹرمیٹالک کمپاؤنڈ (IMC) پرت کے ساتھ چلتا ہے، تو IMC ری فلو کے دوران بہت موٹا ہو جاتا ہے۔

مرحلہ 2 - اپنے ری فلو پروفائل کا جائزہ لیں:SAC305 کے لیے، مائع (TAL) سے اوپر کا وقت زیادہ سے زیادہ 60 سے 90 سیکنڈ ہونا چاہیے۔ اگر آپ کا TAL 120 سیکنڈ سے تجاوز کر گیا تو IMC موٹائی 10µm سے زیادہ ہو سکتی ہے (برٹل زون 5µm سے شروع ہوتا ہے)۔

مرحلہ 3 - MOSFET ڈرین پیڈ پر درجہ حرارت میں اضافے کی پیمائش کریں:ایک اورکت کیمرے کے ساتھ، پورے بوجھ پر پیڈ کے درجہ حرارت کی پیمائش کریں۔ اگر یہ 110 ° C سے زیادہ ہے، تو تھرمل سائیکلنگ ڈیلٹا (ΔT) بہت بڑا ہے۔

مرحلہ 4 - سنگل پوائنٹ ماؤنٹنگ کے لیے چیک کریں:بڑے تھرمل پیڈز (DPAK, D2PAK, TO-263) والے پاور MOSFETs جن میں تھرمل ویاس کی کمی ہے یا پیڈ کے نیچے خالی جگہیں ہیں گرم مقامات کا تجربہ کرتے ہیں۔ جوڑوں کا ایکسرے کریں—پیڈ ایریا کے 25% سے زیادہ خالی جگہیں ناقابل قبول ہیں۔

تجویز کردہ اصلاحات (ترجیح کی ترتیب میں):

1. ΔT کو کم کریں:ہیٹ سنک شامل کریں یا MOSFET پیڈ کو مکمل بوجھ پر 90°C سے نیچے رکھنے کے لیے ہوا کا بہاؤ بہتر کریں۔

2. تھرمل ویاس شامل کریں:ہر MOSFET پیڈ کے نیچے، پی سی بی کے گراؤنڈ ہوائی جہاز میں حرارت کھینچنے کے لیے 0.3 ملی میٹر ویاس (بھرے اور بند) کی ایک صف رکھیں۔

3. کم چاندی کا مرکب استعمال کریں:SAC305 کے بجائے SAC105 (1% Ag) پر غور کریں۔ کم چاندی کا مواد قدرے زیادہ پگھلنے والے نقطہ کی قیمت پر لچک اور تھرمل تھکاوٹ کے خلاف مزاحمت کو بڑھاتا ہے۔

4. MOSFETs کو پاٹ کریں:MOSFETs پر تھرمل طور پر کنڈکٹیو پاٹنگ کمپاؤنڈ لگائیں۔ یہ تھرمل سائیکلنگ کے دباؤ کو کم کرتا ہے اور حرارت کو منتقل کرتا ہے۔

Q3: مجھے ایک موٹر کنٹرول PCBA کی مرمت کرنے کی ضرورت ہے جو اصل میں لیڈڈ سولڈر استعمال کرتا تھا۔ کیا میں مرمت کے لیے لیڈ فری سولڈر استعمال کر سکتا ہوں؟

A:تکنیکی طور پر ہاں، لیکن تجویز کردہ نہیں۔ یہاں ہے کیوں:

مسئلہ 1 - مخلوط دھات کاری:لیڈ فری سولڈر (SAC305) بقایا لیڈڈ سولڈر (Sn63/Pb37) کے ساتھ اچھی طرح نہیں ملاتا ہے۔ نتیجے میں بننے والے مرکب میں ایک غیر متوقع پگھلنے کا نقطہ ہوتا ہے (عام طور پر 190 ° C سے 210 ° C) اور کمزور، دانے دار جوڑوں کی شکل اختیار کرتا ہے جو ٹوٹنے کا خطرہ رکھتے ہیں۔

مسئلہ 2 - درجہ حرارت کا تنازعہ:لیڈ فری سولڈر کو صحیح طریقے سے بہانے کے لیے، آپ کو 370°C سے 400°C سولڈرنگ آئرن ٹِپ کی ضرورت ہے۔ یہ درجہ حرارت کر سکتا ہے:

پی سی بی پیڈ کو ایف آر 4 سبسٹریٹ سے ڈیلامینیٹ کریں۔

ملحقہ اجزاء کو نقصان پہنچانا (خاص طور پر الیکٹرولائٹک کیپسیٹرز)

قریبی پلاسٹک کنیکٹر پگھلا دیں۔

تجویز کردہ مرمت پروٹوکول:

اگر آپ کو لیڈڈ بورڈ پر لیڈ فری استعمال کرنا ضروری ہے:ویکیوم ڈیسولڈرنگ اسٹیشن کا استعمال کرتے ہوئے مرمت کے علاقے سے موجودہ سولڈر کا 100٪ ہٹا دیں۔ میگنیفیکیشن کے تحت معائنہ کریں - کوئی بھی بقایا لیڈڈ سولڈر نئے جوائنٹ کو آلودہ کر دے گا۔ پھر ایکٹو فلوکس کے ساتھ 370°C پر لیڈ فری سولڈرنگ کے ساتھ آگے بڑھیں۔

فیصلہ میٹرکس: موٹر کنٹرول PCBA کے لیے لیڈڈ بمقابلہ لیڈ فری

اپنے سولڈرنگ انتخاب کی رہنمائی کے لیے اس جدول کا استعمال کریں۔

ریگولیٹڈ مارکیٹوں میں بھیجے جانے والے زیادہ تر موٹر کنٹرول PCBAs کے لیے قانونی طور پر لیڈ فری سولڈرنگ کی ضرورت ہوتی ہے۔ تاہم، سیسہ سے پاک مرکب دھاتوں کی مادی خصوصیات — زیادہ ٹوٹنا، موٹا IMC تشکیل، ٹن وِسکر کا خطرہ — ہائی وائبریشن اور تھرمل سائیکلنگ ایپلی کیشنز میں حقیقی اعتبار کے خدشات پیدا کرتے ہیں۔

لازمی لیڈ فری ایپلی کیشنز کے لیے:

بہترین گیلا کرنے کے لیے ENIG سطح کی تکمیل کا استعمال کریں۔

ری فلو پروفائل کو احتیاط سے کنٹرول کریں (TAL 60-90 سیکنڈ، چوٹی 245-260°C)

اعلی ماس اجزاء کے لیے پاٹنگ یا چپکنے والی چیزیں شامل کریں۔

ٹن سرگوشیوں کو کم کرنے کے لیے کنفارمل کوٹنگ لگائیں۔

استثنیٰ کے لیے اہل درخواستوں کے لیے (آٹو موٹیو انڈر ہڈ، انڈسٹریل 10+ سال، ایرو اسپیس، میڈیکل):

- لیڈڈ سولڈر (Sn63/Pb37) قابل اعتماد سونے کا معیار ہے۔

- لچک، کمپن مزاحمت، اور دہائیوں کے فیلڈ ڈیٹا کے امتزاج کو تبدیل کرنا مشکل ہے

مرمت کے لیے:اصل سولڈر مرکب سے ملائیں. مخلوط دھات کاری غیر متوقع، ناقابل اعتماد جوڑ پیدا کرتی ہے۔

فیصلہ بالآخر فیلڈ کی وشوسنییتا کے خلاف ریگولیٹری تعمیل کو متوازن کرتا ہے۔ 3-5 سال کی متوقع زندگی کے ساتھ صارفین کی مصنوعات کے لیے، سیسے سے پاک بالغ اور قابل اعتماد ہے۔ حفاظت کے لیے اہم یا طویل زندگی کے موٹر کنٹرولز کے لیے، استثنیٰ کی پیروی کریں اور لیڈڈ سولڈر استعمال کریں۔
