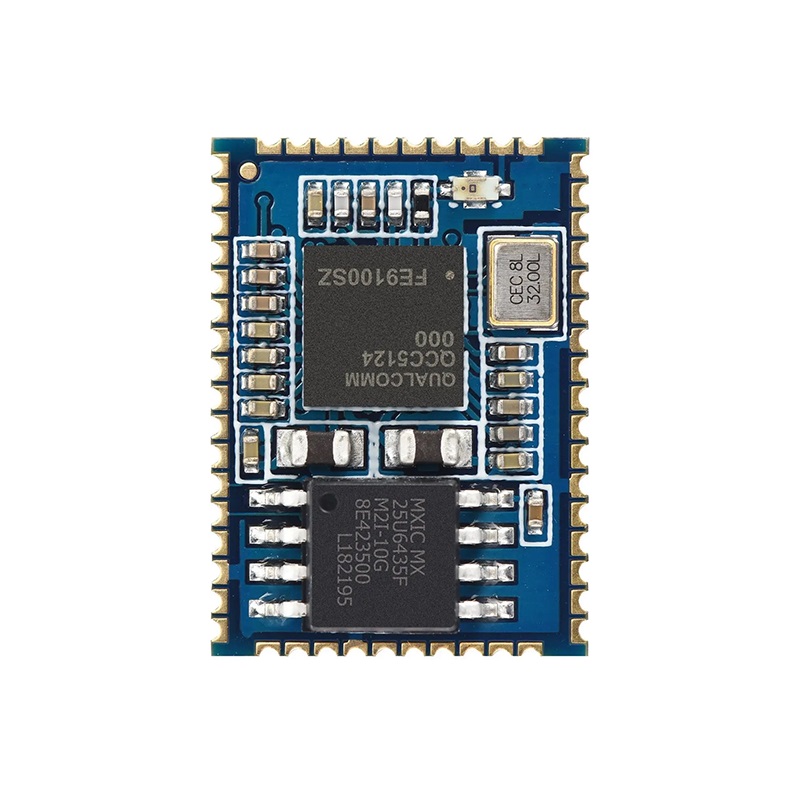

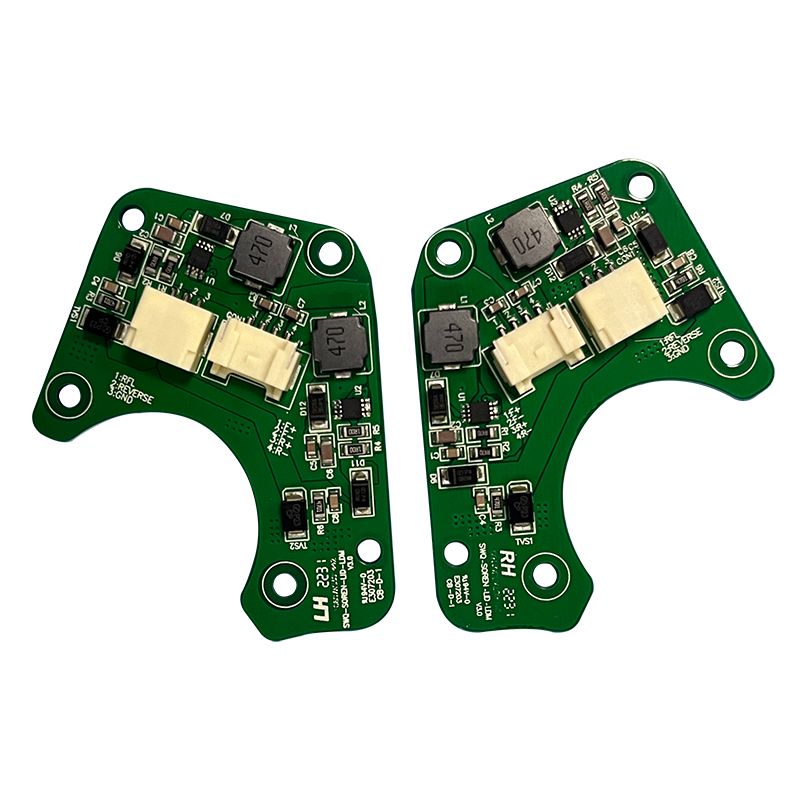

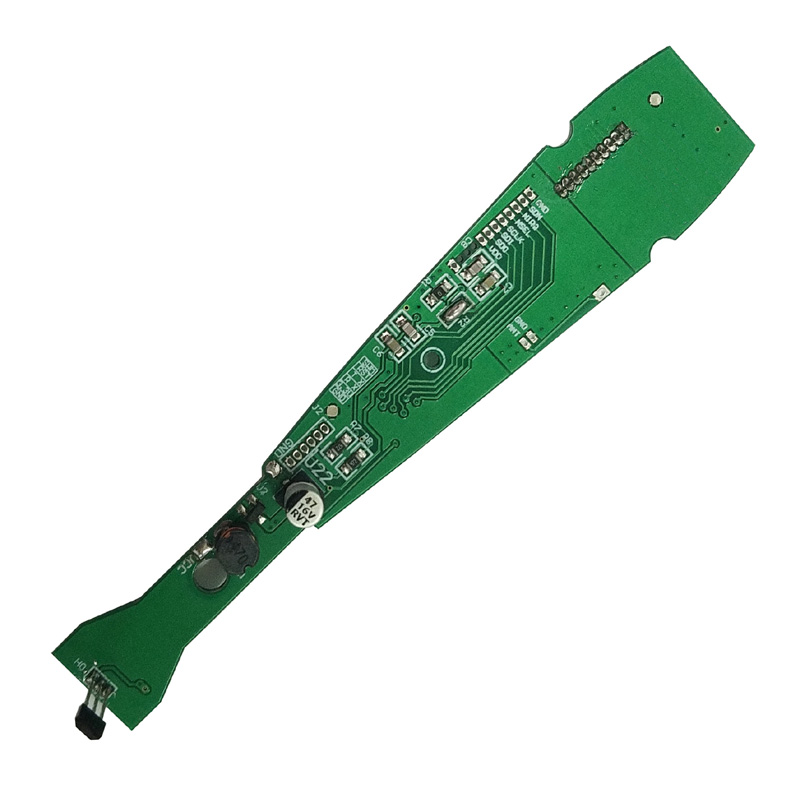

آر سی کار پی سی بی اے

RC کار PCBA کے لیے بنیادی فرق

تمام RC کار PCBA ڈیزائن یکساں کارکردگی کا مظاہرہ نہیں کرتے۔ چھ عوامل حقیقی فرق پیدا کرتے ہیں۔

موٹر ڈرائیو اسٹیج -- جہاں زیادہ تر ڈیزائن ناکام ہو جاتے ہیں۔

فرق بنانے والا: شوق کے درجے کی RC کار PCBA پروگرام کے قابل ڈیڈ ٹائم کے ساتھ الگ الگ ہائی سائیڈ اور لو سائیڈ MOSFET ڈرائیور استعمال کرتی ہے۔ کھلونا بورڈ انٹیگریٹڈ ہاف برج آئی سی استعمال کرتے ہیں جو آف روڈ استعمال کے 2 منٹ میں زیادہ گرم ہو جاتے ہیں۔

ریڈیو ریسیور کی حساسیت اور سلیکٹیوٹی

فرق بنانے والا: ایک معیاری RC کار PCBA میں ریسیور IC سے پہلے ایک علیحدہ LNA (کم شور والا ایمپلیفائر) شامل ہوتا ہے۔ یہ 300+ میٹر پر کنٹرول کی اجازت دیتے ہوئے، شور کے اعداد و شمار کو گھٹائے بغیر 15 dB کا اضافہ کرتا ہے۔

پاور مینجمنٹ میں فرق جو اہمیت رکھتا ہے۔

موٹر لوڈ کے تحت وولٹیج کا استحکام اس بات کا تعین کرتا ہے کہ آیا RC کار PCBA سخت سرعت کے دوران دوبارہ سیٹ ہوتی ہے۔

بیٹری ان پٹ اور ضابطہ

تنقیدی فرق: RC کار PCBA پر MCU موٹر سٹالز کے دوران زندہ رہنا چاہیے جو بیٹری وولٹیج کو 8.4V سے 5.0V پر 10 ملی سیکنڈ تک گرا دیتا ہے۔ 5V ریل پر بک بوسٹ یا ایک بڑا کپیسیٹر بینک (1000 µF لو-ESC) استعمال کریں۔

بی ای سی (بیٹری ایلیمینیٹر سرکٹ) کارکردگی

لے آؤٹ اور شیلڈنگ کے فرق

RC کار PCBA موٹرز، تاروں اور گھومنے والے گیئرز کے ساتھ پلاسٹک کی چیسس کے اندر کام کرتی ہے۔ ہر طرف شور ہے۔

شور کو الگ کرنے کی تکنیک

فرق بنانے والا: ایک معیاری RC کار PCBA RF سیکشن کو بیٹری نیگیٹو ٹرمینل کے قریب ایک پوائنٹ پر مین گراؤنڈ سے جڑے ایک الگ زمینی جزیرے میں رکھتی ہے۔

کرسٹل اور آسکیلیٹر پلیسمنٹ

- 27 میگا ہرٹز کرسٹل (یا 2.4 گیگا ہرٹز کے لیے TCXO) کو موٹر کی تاروں سے کم از کم 15 ملی میٹر دور رکھیں

- کرسٹل کے نیچے کوئی ڈیجیٹل نشانات نہیں چل رہے ہیں۔

- آسکیلیٹر کے گرد گراؤنڈ گارڈ کی انگوٹھی (ہر 2 ملی میٹر پر سلائی کے ذریعے)

- کرسٹل تفصیلات سے مماثل لوڈ کیپسیٹرز (±5 pF)

فرم ویئر اور کنٹرول لوپ میں فرق

اکیلے ہارڈ ویئر سے کوئی فرق نہیں پڑتا۔ کنٹرول الگورتھم جوابی کاروں کو سست گاڑیوں سے الگ کرتا ہے۔

تھروٹل اور اسٹیئرنگ منحنی خطوط

عمل درآمد: RC کار PCBA MCU کو PID لوپس کم از کم 1 kHz پر چلانے چاہئیں۔ 100 ہرٹز کے لوپس نمایاں وقفہ پیدا کرتے ہیں۔ Cortex-M4 یا اس سے ملتا جلتا ہارڈویئر ملٹی پلائی اکمولیٹ کے ساتھ استعمال کریں۔

فیل سیف اور ٹیلی میٹری

- سگنل کا نقصان ناکام ہو گیا۔-- بغیر پیکٹ کے 0.5 سیکنڈ کے بعد تھروٹل کو صفر پر سیٹ کریں۔

- کم بیٹری فیل سیف-- تھروٹل کو 6.0V پر 50% تک کم کریں، 5.5V پر کاٹ دیں۔

- اختیاری ٹیلی میٹری-- بیٹری وولٹیج، موٹر کا درجہ حرارت، RSSI ٹرانسمیٹر کو واپس بھیج دیا گیا۔

ایک معیاری RC کار PCBA نہ صرف سافٹ ویئر میں نہیں ہارڈ ویئر (علیحدہ موازنہ) میں فیل سیف کو نافذ کرتی ہے۔ اگر MCU لاک اپ ہو جاتا ہے، تو ہارڈویئر تھروٹل کو صفر پر لے جاتا ہے۔

پیداواری رواداری اور جانچ

بڑے پیمانے پر پیداوار اختلافات کو ظاہر کرتی ہے۔ سخت رواداری مسلسل کارکردگی پیدا کرتی ہے۔

اہم پیداوار کی وضاحتیں

فنکشنل ٹیسٹنگ پروٹوکول

ہر RC کار PCBA کو گزرنا چاہیے:

1. بغیر لوڈ موٹر ٹیسٹ-- موجودہ <1A، کوئی سنائی دینے والی آواز نہیں۔

2. اسٹال ٹیسٹ--2 سیکنڈ کے لیے 30A، کوئی تھرمل شٹ ڈاؤن نہیں۔

3. رینج ٹیسٹ-- نیچے اینٹینا کے ساتھ کھلے میدان میں 100 میٹر

4. مداخلت کا امتحان-- بیک وقت 10 بورڈز چلائیں، کوئی چینل تصادم نہیں۔

FAQ -- RC Car PCBA کے فرق کے بارے میں عام سوالات

Q1: کیوں کچھ RC کار PCBA ڈیزائنز حادثے کے بعد جوڑ بنانے سے محروم ہو جاتے ہیں، جبکہ دیگر ایسا نہیں کرتے؟

A:فرق کرسٹل آسکیلیٹر پر مکینیکل تناؤ ہے۔ ایک حادثہ جو کار کو روکتا ہے اچانک 200--500 جی ڈیسلریشن پلس بناتا ہے۔ یہ جھٹکا کوارٹج کرسٹل کی گونج کی فریکوئنسی کو دو طریقوں سے بدلتا ہے:

مکینیکل تناؤ سے تعدد کی تبدیلی-- کرسٹل خالی عارضی طور پر G-فورس کے تحت خراب ہو جاتا ہے، اس کی متوازی گونج والی فریکوئنسی کو 150 پی پی ایم تک تبدیل کرتا ہے۔ اگر وصول کنندہ کا PLL اس شفٹ کو ٹریک نہیں کرسکتا ہے (زیادہ تر کم لاگت والے ڈیزائنوں میں 50 پی پی ایم کیپچر کی حد ہوتی ہے)، RC کار PCBA لاک کھو دیتی ہے اور اسے دوبارہ حاصل نہیں ہوتا ہے کیونکہ خراب شدہ کرسٹل کا اب ایک مستقل آفسیٹ ہے۔

سولڈر جوائنٹ مائکرو فریکچر- چھوٹے HC-49S کرسٹل (کھلونے RC میں عام) میں بھاری دھات کے کیس ہوتے ہیں۔ 500 جی کے تحت، کیس کی جڑت سولڈر جوڑوں پر زور دیتی ہے۔ ایک مائیکرو کریک جو بصری معائنہ سے گزرتا ہے وقفے وقفے سے رابطہ پیدا کرتا ہے۔ RC کار PCBA کو آن کرتا ہے (کم وائبریشن پر کرسٹل کام کرتا ہے) لیکن جیسے ہی موٹر وائبریشن ہوتی ہے ناکام ہو جاتی ہے۔

معیار RC کار PCBA میں حل:

- کوارٹز کے بجائے MEMS آسکیلیٹر (SiTime یا اس سے ملتا جلتا) استعمال کریں۔ MEMS آلات 50,000 G تک زندہ رہتے ہیں اور کم بجلی استعمال کرتے ہیں۔

- اگر کوارٹز لازمی ہے، تو چار نکاتی سولڈرنگ کے ساتھ 3.2×2.5 ملی میٹر سیرامک ​​پیکیج (HC-49S نہیں) استعمال کریں۔

- آسکیلیٹر کے نیچے انڈر فل ایپوکسی شامل کریں (دو کناروں پر 0.5 ملی میٹر کی مالا جھٹکا جذب کرتی ہے)۔

ایک اچھی طرح سے ڈیزائن کی گئی RC کار PCBA کنکریٹ پر بار بار 1-میٹر گرنے سے بغیر بائنڈنگ کھوئے زندہ رہتی ہے۔ اسمبل شدہ کار کو 1 میٹر سے 20 بار گرا کر ٹیسٹ کریں، پھر رینج کی تصدیق کریں۔ سستے ڈیزائن ڈراپ 3 یا 4 پر ناکام ہو جاتے ہیں۔

Q2: MOSFET گیٹ ڈرائیو کنفیگریشن جزوی تھروٹل پر RC کار PCBA کی کارکردگی کو کیسے متاثر کرتی ہے؟

A:جزوی تھروٹل (10--40% ڈیوٹی سائیکل) وہ جگہ ہے جہاں زیادہ تر RC کار PCBA ڈیزائن اپنی کمزوریوں کو ظاہر کرتے ہیں۔ دو گیٹ ڈرائیو پیرامیٹرز غالب ہیں:

گیٹ چارج اور ملر مرتفع-- جب MOSFET جزوی تھروٹل پر سوئچ کرتا ہے، تو یہ لکیری خطے (ملر سطح مرتفع) میں زیادہ وقت گزارتا ہے جہاں Rds(on) ابھی تک حاصل نہیں ہوا ہے۔ زیادہ کل گیٹ چارج (Qg > 50 nC) والا MOSFET مکمل طور پر آن ہونے میں 200--300 ns لیتا ہے۔ 10% تھروٹل پر (20 kHz PWM، 5 µs وقت پر)، MOSFET کو صرف 4.7 µs کے لیے مکمل طور پر بڑھایا جاتا ہے۔ لکیری خطے میں باقی 300 این ایس گرمی کو (I × V) کے طور پر ختم کرتا ہے۔ 20A پر، یہ 300 ns فی سائیکل کے لیے 20A × 6V = 120W ہے -- 30 سیکنڈ میں جنکشن کا درجہ حرارت 40°C کو محیط سے بلند کرنے کے لیے کافی ہے۔

گیٹ ریزسٹر ویلیو-- کھلونا RC کار PCBA ڈیزائن سادگی کے لیے سنگل 100Ω گیٹ ریزسٹر کا استعمال کرتے ہیں۔ یہ 500 این ایس کے اضافے کے اوقات بناتا ہے۔ کوالٹی ڈیزائن الگ الگ ٹرن آن اور ٹرن آف ریزسٹرس استعمال کرتے ہیں: 10Ω ٹرن آن (تیز) اور 100Ω ٹرن آف (رنگنگ کو کم کرنے کے لیے آہستہ)۔ اس سے 100 این ایس کا اضافہ وقت پیدا ہوتا ہے، جو خطی خطوں کے نقصانات کو ڈرامائی طور پر کم کرتا ہے۔

پیمائش کا فرق-- RC کار PCBA کو 25% تھروٹل پر ڈائنومیٹر پر 10 منٹ تک چلا کر ٹیسٹ کریں۔ ایک ناقص ڈیزائن موٹر کا درجہ حرارت 90°C اور MOSFET کیس 110°C دکھائے گا۔ ایک معیاری ڈیزائن (کم Qg MOSFETs، علیحدہ گیٹ ریزسٹرس) 60°C پر موٹر چلاتا ہے، MOSFET 70°C پر۔ کولر بورڈ 5× لمبا رہتا ہے۔

Q3: 100-meter RC کار PCBA اور 300-meter ورژن کے درمیان اینٹینا ڈیزائن میں کیا فرق ہے؟

A:تین اینٹینا ڈیزائن عناصر اسی 2.4 GHz ٹرانسمیٹر پاور (100 میگاواٹ قانونی حد) کا استعمال کرتے ہوئے 200 میٹر کا فرق پیدا کرتے ہیں:

اینٹینا کی قسم اور کارکردگی-- معیاری 1.6 ملی میٹر FR-4 بورڈ پر پی سی بی ٹریس اینٹینا (الٹی-ایف) 40--50٪ کارکردگی (-3 سے -4 dBi حاصل) حاصل کرتا ہے۔ ایک بیرونی 1/4 ویو مونوپول (31 ملی میٹر تار) والی وہی RC کار PCBA 70--80% کارکردگی (-1.5 dBi) حاصل کرتی ہے۔ ایک سیرامک ​​چپ اینٹینا (مثال کے طور پر، جوہانسن 2450AT18) ایک ٹیونڈ میچنگ نیٹ ورک کے ساتھ 60--65٪ کارکردگی تک پہنچ جاتا ہے۔ 300 میٹر رینج کے لیے، عمودی طور پر رکھا ہوا مونوپول اینٹینا استعمال کریں (چیسس کے اندر کوائل نہیں کیا گیا)۔

زمینی ہوائی جہاز کا سائز-- اینٹینا گراؤنڈ ہوائی جہاز (کاؤنٹرپوائز) کی لمبائی کم از کم λ/4 (31 ملی میٹر) ہونی چاہیے۔ کوالٹی RC کار PCBA ڈیزائنز RF سیکشن کے تحت 35×40 ملی میٹر کا ٹھوس زمینی علاقہ محفوظ رکھتا ہے۔ کھلونا بورڈز اینٹینا کو بیٹری یا موٹر کے قریب رکھتے ہیں، جو مؤثر زمینی جہاز کو 15 ملی میٹر تک کم کر دیتے ہیں۔ یہ اینٹینا کو 2.45 گیگا ہرٹز پر ڈی ٹیون کرتا ہے -- اصل گونج 2.6 گیگا ہرٹز پر شفٹ ہو جاتی ہے، جس سے 10 ڈی بی حساسیت ختم ہو جاتی ہے۔

فیڈ لائن مائبادا-- ایک مونوپول اینٹینا کے لیے RF IC سے اینٹینا فیڈ پوائنٹ تک 50Ω ٹرانسمیشن لائن کی ضرورت ہوتی ہے۔ اس کا مطلب ہے 1.6 ملی میٹر FR-4 (مائکرو اسٹریپ) پر 1.5 ملی میٹر چوڑا نشان جس کے نیچے ایک مسلسل زمینی طیارہ ہے۔ کوالٹی RC کار PCBA 50Ω ٹریس کا استعمال کرتی ہے جس کے دونوں طرف زمینی ویاس ہیں۔ کھلونا بورڈز انٹینا کو 10 ملی میٹر لمبے، 0.3 ملی میٹر ٹریس (120Ω) کے ذریعے زمینی جہاز میں سلاٹ کے ساتھ روٹ کرتے ہیں -- ایک رکاوٹ کی مماثلت پیدا کرتے ہیں جو 40% منتقلی طاقت کو ظاہر کرتا ہے۔

تصدیق-- اپنے PCBA سپلائر سے اسمتھ چارٹ کے لیے پوچھیں جس سے 2.45 گیگا ہرٹز پر اینٹینا کی رکاوٹ ظاہر ہو۔ ایک اچھا ڈیزائن 50Ω ± 5Ω دکھاتا ہے۔ ایک ناقص ڈیزائن 30Ω یا 80Ω دکھاتا ہے۔ وہ واحد پیمائش کسی بھی تخروپن سے زیادہ درست طریقے سے حد کے فرق کی پیش گوئی کرتی ہے۔

موازنہ ٹیبل -- کھلونا بمقابلہ شوق RC کار PCBA

ایک اعلی آر سی کار PCBA مہنگے اجزاء کے بارے میں نہیں ہے۔ یہ صحیح گیٹ ڈرائیو، مناسب اینٹینا ڈیزائن، فیل سیف ہارڈ ویئر، اور سخت پیداواری رواداری کے بارے میں ہے۔ MOSFET سوئچنگ نقصانات اور RF زمینی جہاز کے سائز پر توجہ مرکوز کریں -- یہ دو علاقے حقیقی دنیا کی ڈرائیونگ میں سب سے نمایاں فرق پیدا کرتے ہیں۔
