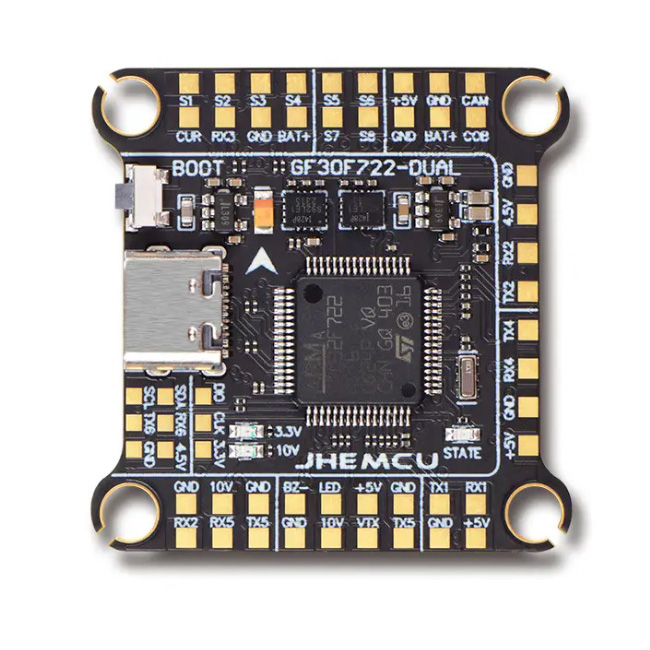

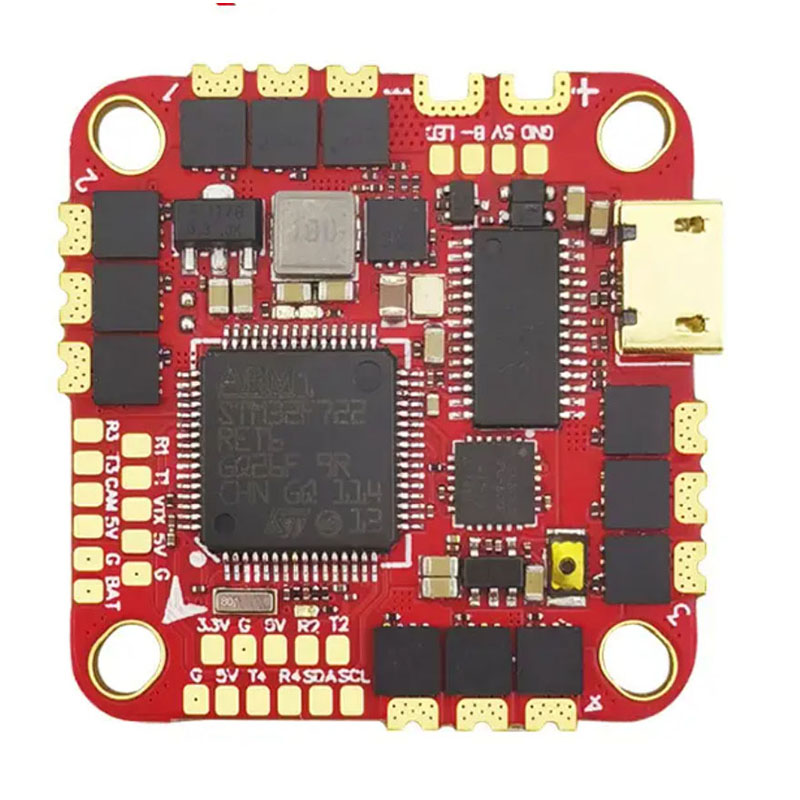

Unixplore Electronics BMS PCBA ایک پیشہ ور بیٹری مینجمنٹ سرکٹ بورڈ حل ہے جو لیتھیم بیٹری ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ چائنا BMS PCBA مینوفیکچرر، فیکٹری کے طور پر، Unixplore Electronics EV، انرجی اسٹوریج، اور ای-موبلٹی سسٹمز کے لیے PCB اسمبلی حل فراہم کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

EV، انرجی اسٹوریج، اور ای-موبلٹی سیکٹرز میں 20 سال کی ناکامی کے تجزیے کے ساتھ، میں نے بالکل وہی چیز دستاویز کی ہے جو 10 سالہ BMS کو 6 ماہ کے خطرے سے الگ کرتی ہے۔ یہ گائیڈ حقیقی فیلڈ ریٹرن کی بنیاد پر انجینئرنگ کی وضاحتیں، ترتیب کے قواعد، اور تصدیق کے طریقے فراہم کرتا ہے۔

BMS PCBA کو کیا کرنا چاہیے۔

A BMS PCBA لیتھیم خلیوں کی نگرانی، حفاظت اور توازن رکھتا ہے۔ چار افعال غیر گفت و شنید ہیں:
اوور وولٹیج پروٹیکشن (OVP): 4.25V فی سیل (Li-ion) پر کٹ آف چارج۔
انڈر وولٹیج پروٹیکشن (UVP): 2.5V سے 3.0V فی سیل پر ڈسچارج کاٹ دیں۔
اوور کرنٹ پروٹیکشن (OCP): شارٹ سرکٹس کے لیے تیز سفر (µs رینج)۔
سیل بیلنسنگ: سیریز سیلز میں غیر فعال یا فعال مساوات۔
ان میں سے کسی کی کمی اسمبلی کو ذمہ داری میں بدل دیتی ہے۔

بنیادی تکنیکی پیرامیٹرز

درج ذیل اقدار محفوظ آپریشن کے لیے صنعت کی کم از کم نمائندگی کرتی ہیں۔ آٹوموٹو یا اسٹیشنری اسٹوریج کے لیے ہمیشہ ان سے تجاوز کریں۔

وولٹیج اور موجودہ ریٹنگز

پیرامیٹر 3S سے 7S (ہلکی EV) 8S سے 16S (توانائی کا ذخیرہ) 24S+ (ہائی وولٹیج)
زیادہ سے زیادہ مسلسل خارج ہونے والا مادہ 20A سے 60A 60A سے 200A 200A+
چوٹی کرنٹ (10 سیکنڈ) 80A سے 150A 200A سے 400A 500A+
چارج کرنٹ 5A سے 20A 20A سے 50A 50A+
سیل وولٹیج کی درستگی ±10mV ±5mV ±3mV (پریمیم AFE درکار ہے)
درجہ حرارت کی پیمائش کے پوائنٹس 2 سے 4 4 سے 8 8 سے 12

پروٹیکشن ٹرپ پوائنٹس (فی سیل برائے لی-آئن)

تحفظ کی قسم کم از کم سفر عام سفر زیادہ سے زیادہ سفر
اوور وولٹیج 4.20V 4.25V 4.30V
اوور وولٹیج کی رہائی 4.05V 4.10V 4.15V
انڈر وولٹیج 2.80V 2.50V 2.30V
انڈر وولٹیج کی رہائی 3.00V 3.10V 3.20V
چارج اوور کرنٹ 1.2x درجہ بندی 1.5x درجہ بندی 2.0x درجہ بندی
ڈسچارج اوور کرنٹ 1.5x درجہ بندی 2.0x درجہ بندی 2.5x درجہ بندی
شارٹ سرکٹ 3x سے 5x درجہ بندی 300µs کے اندر 100µs کے اندر

پرسکون کرنٹ (نیند کا موڈ)

بیٹری کی قسم قابل قبول نیند کرنٹ اعلی کارکردگی کا ہدف
لی آئن (پورٹ ایبل) <20µA <10µA
LiFePO4 (اسٹیشنری) <50µA <30µA
ای وی / ہائی پاور <100µA <50µA

پی سی بی اے لے آؤٹ کے ضوابط برائے وشوسنییتا

بی ایم ایس کی زیادہ تر ناکامیاں پی سی بی پر ہوتی ہیں، آئی سی پر نہیں۔ ان 12 اصولوں پر عمل کریں۔

سیل وولٹیجز کے لیے کیلون سینس ٹریسز

سیل سینس ٹریس کو کبھی بھی ہائی کرنٹ راستوں سے نہ روٹ کریں۔
ہر سیل نل کے لیے کنیکٹر سے براہ راست AFE (اینلاگ فرنٹ اینڈ) پن تک ایک وقف شدہ ٹریس (0.2mm سے 0.3mm) کی ضرورت ہوتی ہے۔
کوئی برانچنگ نہیں: سیلز کے درمیان حسی نشانات کا اشتراک نہ کریں۔

ہائی کرنٹ پاتھ ڈیزائن

تانبے کا وزن: 20A سے 50A کے لیے کم از کم 2 اوز۔ 50A سے 100A کے لیے 4 اوز۔
متوازی پرتیں: 60A سے اوپر کے کرنٹ کے لیے متوازی متعدد تہوں کا استعمال کریں۔
سولڈر ماسک کھولنا: تانبے کو بے نقاب کریں اور کراس سیکشن کو بڑھانے کے لیے اضافی سولڈر شامل کریں۔ یہ مزاحمت کو 30٪ سے 40٪ تک کم کرتا ہے۔

سینس ریزسٹر پلیسمنٹ

فور وائر (کیلون) کنکشن: سینس ریزسٹر کے پاس اپنے پیڈز سے وقف شدہ وولٹیج سینسنگ ٹریس ہونا چاہیے۔
جگہ کا تعین: AFE تفریق ان پٹ پن کے 10 ملی میٹر کے اندر۔
ٹریس مماثلت: موجودہ پیمائش کی درستگی کے لیے سینس ٹریس کی لمبائی برابر اور متوازی ہونی چاہیے۔

ایف ای ٹی کے لیے تھرمل مینجمنٹ

تانبے کا رقبہ: ہر MOSFET ڈرین پیڈ کے لیے 300mm² سے 500mm² تانبے کے جہاز کی ضرورت ہوتی ہے۔
تھرمل ویاس: ہر ایف ای ٹی تھرمل پیڈ کے نیچے 9 سے 12 ویاس (0.3 ملی میٹر قطر)۔
بھرنے کے ذریعے: سولڈرنگ کی وشوسنییتا کے لیے بھرے اور کیپ شدہ ویاس لازمی ہیں۔

وولٹیج الگ تھلگ کے لیے اجزاء کی جگہ

وولٹیج کی سطح کری پیج فاصلہ (منٹ) کلیئرنس (کم سے کم)
60V تک (16S Li-ion) 0.5 ملی میٹر 0.2 ملی میٹر
60V سے 150V 1.5 ملی میٹر 1.0 ملی میٹر
150V سے 300V 3.0 ملی میٹر 2.0 ملی میٹر

گراؤنڈ پلین اسپلٹنگ

ہائی کرنٹ گراؤنڈ (پاور پاتھ): موٹے نشانات، کوئی تقسیم نہیں۔
کم کرنٹ اینالاگ گراؤنڈ (AFE، احساس): بیٹری نیگیٹو ٹرمینل سے اسٹار کنیکٹ۔
کنکشن پوائنٹ: سینس ریزسٹر کے قریب ایک پوائنٹ پر اینالاگ اور پاور گراؤنڈ کو جوڑیں۔

اجزاء کے انتخاب کی فہرست

ایک قابل اعتماد BMS PCBA مواد کے صحیح بل سے شروع ہوتا ہے۔


اپنے BMS پروجیکٹ کے لیے مکمل BOM اور ڈیزائن چیک لسٹ کی ضرورت ہے؟

مفت BMS PCBA چیک لسٹ ڈاؤن لوڈ کریں۔


اینالاگ فرنٹ اینڈ (AFE)

فیچر کم از کم ضرورت ترجیح دی گئی۔
سیل وولٹیج کی پیمائش کی درستگی ±10mV ±3mV
بلٹ ان بیلنسنگ FETs 50mA سے 100mA >100mA کے لیے بیرونی توازن
وائر ڈٹیکشن کھولیں۔ جی ہاں جی ہاں
درجہ حرارت کے چینلز 3 5+

تجویز کردہ AFE خاندان: Texas Instruments BQ769x2 (16S تک)، اینالاگ ڈیوائسز LTC681x (ہائی وولٹیج)، NXP MC33771C (آٹو موٹیو)۔

پاور MOSFETs

وولٹیج کی درجہ بندی: کم از کم 1.5x زیادہ سے زیادہ پیک وولٹیج۔ 16S Li-ion (67V max) کے لیے، 100V FETs استعمال کریں۔
موجودہ درجہ بندی: 100 ° C جنکشن درجہ حرارت پر 2x مسلسل خارج ہونے والا کرنٹ۔
متوازی FETs: 100A+ کے لیے، متوازی طور پر 4 سے 8 FETs استعمال کریں۔ بیک وقت سوئچنگ کو یقینی بنانے کے لیے گیٹ کے نشانات کی لمبائی برابر ہونی چاہیے۔

کرنٹ سینس ریزسٹر

پیرامیٹر قدر وجہ
مزاحمت 0.5mΩ سے 2mΩ بجلی کے نقصان کو کم کرتا ہے۔
رواداری ±1% یا اس سے بہتر موجودہ سفر کی درستگی کو متاثر کرتا ہے۔
درجہ حرارت کا گتانک ±50ppm/°C زیادہ سے زیادہ گرمی کے ساتھ بڑھنے کو روکتا ہے۔
مواد دھاتی کھوٹ (مینگنین) شارٹ سرکٹ کا پتہ لگانے کے لئے کم انڈکٹنس

وشوسنییتا کے لیے غیر فعال اجزاء

Capacitors: صرف X7R یا X5R ڈائی الیکٹرک۔ کبھی بھی AFE پنوں کے قریب Y5V یا Z5U استعمال نہ کریں۔
سینس ان پٹ کے لیے ریزسٹرس: ہر سیل سینس لائن پر 1kΩ سے 10kΩ سیریز کے ریزسٹرس۔ غلطی کے واقعات کے دوران کرنٹ کو محدود کرتا ہے۔
TVS diodes: ہر سیل ان پٹ میں دو طرفہ 5V سے 6V۔ AFE کو ESD اور وائر ہارنس اسپائکس سے بچاتا ہے۔

مینوفیکچرنگ اور معائنہ کے تقاضے

اگر ان اقدامات کو نظر انداز کر دیا جائے تو اچھی طرح سے ڈیزائن کردہ BMS PCBA اسمبلی میں ناکام ہو جاتا ہے۔

عمل ضرورت معائنہ کا طریقہ
سولڈر پیسٹ سٹینسل AFE اور FET پیڈز کے لیے 0.12mm سے 0.15mm موٹائی SPI (سولڈر پیسٹ معائنہ)
ری فلو پروفائل چوٹی 240°C سے 250°C (لیڈ فری) پروفائلر ڈیٹا فی بیچ
AOI (خودکار آپٹیکل معائنہ) غیر فعال اجزاء اور FET واقفیت پر 100% کوریج AOI مشین لاگز
ایکس رے معائنہ FET تھرمل پیڈ voids 25% سے کم ایکسرے سسٹم
آئی سی ٹی (ان سرکٹ ٹیسٹ) تمام وولٹیج ڈیوائیڈرز، FET گیٹس، اور سینس ریزسٹرس آئی سی ٹی فکسچر
کنفارمل کوٹنگ ایکریلک یا سلیکون، 0.03 ملی میٹر کم از کم موٹائی UV روشنی کا معائنہ

BMS PCBA اکثر پوچھے گئے سوالات

ذیل میں انجینئرز اور بیٹری پیک اسمبلرز سے تین تکنیکی سوالات ہیں۔

Q1: میرا BMS PCBA عام موٹر اسٹارٹ اپ کے دوران غلط اوور کرنٹ پروٹیکشن کیوں جاری کرتا ہے؟
A: آپ کو ایک بہت تیز OCP فلٹر کے ساتھ مل کر انرش کرنٹ کا مسئلہ ہے۔ یہاں انجینئرنگ فکس ہے:
زیادہ تر BMS AFEs میں ترتیب سے زیادہ موجودہ تحفظ میں تاخیر ہوتی ہے (عام طور پر 100µs سے 1ms)۔ موٹر اسٹارٹ اپ (خاص طور پر بغیر برش والی ڈی سی موٹرز) 1ms سے 5ms کے لیے 5x سے 8x ریٹیڈ کرنٹ کھینچتی ہے۔
مرحلہ 1 - اصل مداخلت کی پیمائش کریں: سینس ریزسٹر پر کرنٹ پروب کے ساتھ ایک آسیلوسکوپ استعمال کریں۔ بدترین حالت کے آغاز (کولڈ موٹر، ​​کم بیٹری) کے دوران چوٹی کرنٹ اور دورانیہ ریکارڈ کریں۔
مرحلہ 2 - AFE رجسٹروں کو ایڈجسٹ کریں: موجودہ اوور کرنٹ تاخیر کو 2ms سے 5ms تک بڑھا دیں۔ شارٹ سرکٹ کی تاخیر کو 100µs پر رکھیں (یہ مردہ شارٹس سے بچاتا ہے)۔
مرحلہ 3 - ہارڈ ویئر فلٹر ٹیوننگ: AFE کرنٹ سینس پن کے درمیان ایک 100nF کپیسیٹر شامل کریں۔ یہ 10µs سے 20µs RC فلٹر بناتا ہے جو بہت مختصر اسپائکس کو نظر انداز کرتا ہے۔
مرحلہ 4 - اگر اب بھی ٹرپ ہو رہا ہے: آپ کا سینس ریزسٹر بہت بڑا ہے۔ ایک 2mΩ ریزسٹر 100A پر 200mV پیدا کرتا ہے۔ اوور کرنٹ کمپیریٹر ٹرپس سے پہلے ہیڈ روم کو بڑھانے کے لیے 1mΩ یا 0.5mΩ پر سوئچ کریں۔
انتباہ: OCP کو غیر فعال نہ کریں۔ جھوٹے دورے پریشان کن ہیں۔ آگ مستقل ہے۔

Q2: میں BMS PCBA کو کیسے ڈیزائن کروں جو 16S LiFePO4 پیک کو 200Ah سیلز کے ساتھ بیلنس کرے؟
A: معیاری مربوط بیلنسنگ FETs (50mA سے 100mA) کو 200Ah سیلز کو بیلنس کرنے میں 80 سے 160 گھنٹے لگیں گے۔ جو کہ ناقابل استعمال ہے۔ آپ کو بیرونی غیر فعال توازن یا فعال توازن کی ضرورت ہے۔
آپشن A - بیرونی غیر فعال توازن (قابل لاگت):
ایک AFE استعمال کریں جو بیرونی توازن FETs کو کنٹرول کرتا ہو (مثال کے طور پر، بیرونی N-چینل FETs کے ساتھ BQ76952)۔
فی سیل اجزاء کا انتخاب:
بیلنسنگ ریزسٹر: 10Ω سے 22Ω، 5W سے 10W (میٹل آکسائڈ یا وائر واؤنڈ)۔
بیلنسنگ FET: 60V, 5A, Rds(on) <50mΩ۔
توازن موجودہ: 200mA سے 500mA۔ (3.3V سیل = 330mA پر 10Ω ریزسٹر کا استعمال۔)
پی سی بی کی تھرمل ضرورت: ہر ریزسٹر 1W سے 1.5W تک پھیل جاتا ہے۔ 500mm² تانبے کا رقبہ فی ریزسٹر درکار ہے۔
آپشن B - فعال توازن (اعلی کارکردگی):
ایک فعال بیلنسر IC استعمال کریں۔
ٹوپولوجی: Capacitive یا ٹرانسفارمر پر مبنی۔
توازن موجودہ: 1A سے 5A فی سیل۔
کارکردگی: 85٪ سے 92٪۔
پی سی بی کی پیچیدگی: 6 سے 8 تہوں کی ضرورت ہوتی ہے، خلیات کے درمیان محتاط تنہائی۔
200Ah سیلز کے لیے تجویز: 300mA سے 500mA پر بیرونی غیر فعال توازن استعمال کریں۔ بیلنسنگ ریزسٹر سرنی پر ہیٹ سنک شامل کریں۔ فعال توازن صرف اس صورت میں جب سائیکل کی زندگی اہم ہو اور بجٹ 2x زیادہ PCBA لاگت کی اجازت دیتا ہے۔

Q3: پیداوار کے لیے منظوری دینے سے پہلے BMS PCBA کو کون سے ٹیسٹ پاس کرنا ہوں گے؟
A: پانچ ٹیسٹ درکار ہیں۔ کسی کو نہ چھوڑیں۔

ٹیسٹ طریقہ پاس/فیل کا معیار
1. سیل وولٹیج کی پیمائش کی درستگی ریزسٹر ڈیوائیڈر کے ذریعے ہر سیل ان پٹ پر 0V سے 5V تک درستگی کا اطلاق کریں۔ AFE ریڈنگ کا DMM (6.5 ہندسوں) سے موازنہ کریں۔ ±5mV زیادہ سے زیادہ خرابی تمام خلیوں میں 25°C پر۔ ±10mV -20°C سے +60°C۔
2. اوور وولٹیج / انڈر وولٹیج ٹرپ آہستہ آہستہ سیل وولٹیج کو اوپر اور نیچے ریمپ کریں۔ AFE ٹرپ اور ریلیز پوائنٹس ریکارڈ کریں۔ پروگرام شدہ قدر کے ±10mV کے اندر سفر۔ ہسٹریسس 0.05V اور 0.15V کے درمیان۔
3. اوور کرنٹ ٹرپ ٹیسٹ الیکٹرانک لوڈ سے نبض شدہ کرنٹ لگائیں۔ قدموں میں اضافہ۔ ٹرپ پوائنٹ اور رسپانس ٹائم ریکارڈ کریں۔ پروگرام شدہ قیمت کے ±5% کے اندر ٹرپ کرنٹ۔ شارٹ سرکٹ کے لیے 1ms سے کم سفر کا وقت۔
4. بیلنسنگ فنکشن ایک سیل کو دوسروں سے 50mV زیادہ پر مجبور کریں۔ 1 گھنٹہ کے لیے توازن کو فعال کریں۔ سیل وولٹیجز 15mV کے اندر برابر ہیں۔ FET درجہ حرارت میں 40 ° C سے کم اضافہ۔
5. سلیپ موڈ کرنٹ تمام بیرونی طاقت کو ہٹا دیں۔ 10 منٹ کے بعد بیٹری پیک سے کرنٹ ڈرا کی پیمائش کریں۔ LiFePO4 اسٹیشنری کے لیے 50µA سے کم۔ پورٹیبل لی آئن کے لیے 20µA سے کم۔
