ڈیش کیم پی سی بی اے کی ترقی کس طرح تیار ہو رہی ہے: چپ کے انتخاب سے بڑے پیمانے پر پیداوار تک

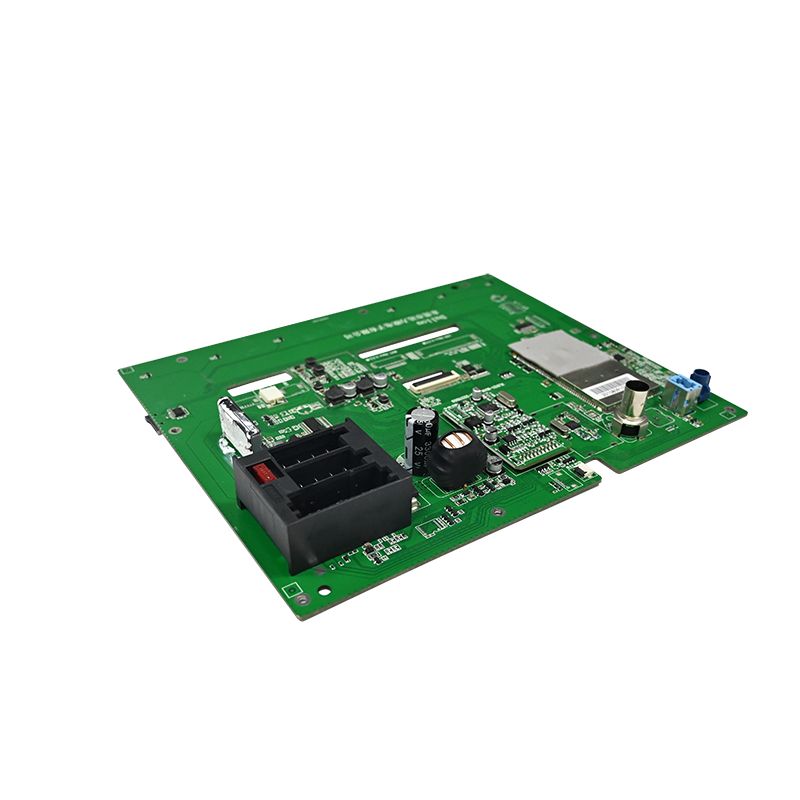

اس کے مرکز میں، ڈیش کیم کی تعریف اس کے لینس یا ہاؤسنگ سے نہیں، بلکہ اس کے ذریعے کی جاتی ہے۔پی سی بی اے(مطبوعہ سرکٹ بورڈ اسمبلی)۔ چپ سیٹ کو دائیں اور بورڈ کو مستحکم کریں، اور آپ پہلے ہی آدھی جنگ جیت چکے ہیں۔ حقیقی دنیا کی صنعت کے تجربے سے اخذ کرتے ہوئے، یہاں چپ سیٹ کے انتخاب، سرکٹ ڈیزائن، مینوفیکچرنگ، اور ٹیسٹنگ کا احاطہ کرنے والی ایک سیدھی سیدھی رہنمائی ہے۔

1. چپ سیٹ کا انتخاب: پہلے "دماغ" کا انتخاب کریں، پھر اس کے ارد گرد تعمیر کریں۔

مرکزی پروسیسر PCBA کا دل ہے۔ ایک بار اس کا فیصلہ ہو جانے کے بعد، باقی سرکٹ، لاگت، اور کارکردگی کی حد بڑی حد تک سیٹ ہو جاتی ہے۔ فی الحال، مرکزی دھارے کے اختیارات میں سے ہر ایک کی اپنی طاقتیں ہیں:

• Ambarella: اعلیٰ امیج پروسیسنگ، بہترین تصویری معیار، اور اعلی انکوڈنگ کی کارکردگی کے لیے جانا جاتا ہے۔ اعلیٰ درجے کے 4K ڈیش کیمز کے لیے مثالی، لیکن ترقی پیچیدہ ہے اور BOM کے اخراجات زیادہ ہیں۔

• Novatek: حجم کے لحاظ سے مارکیٹ لیڈر۔ پیسے کے لیے بہترین قیمت پیش کرتا ہے، انٹری لیول سے لے کر ہائی اینڈ (4K، HDR کو سپورٹ کرنے والے) تک کے اختیارات کے ساتھ۔ اکثر بڑے پیمانے پر تیار کردہ مصنوعات کے لئے سب سے اوپر انتخاب.

• دیگر (Hisilicon، Allwinner، وغیرہ): مخصوص بازاروں یا قیمت کے لحاظ سے حساس مصنوعات میں استعمال کیا جاتا ہے۔

صرف قرارداد کو نہ دیکھیں۔ اپنی اصل ضروریات کا اندازہ لگائیں: کیا یہ سامنے اور پیچھے کی دوہری ریکارڈنگ کی حمایت کرتا ہے؟ کم روشنی کی کارکردگی کیسی ہے؟ کیا آپ کو ADAS یا AI خصوصیات کی ضرورت ہے؟ یہ مطلوبہ کمپیوٹنگ پاور اور ISP (امیج سگنل پروسیسر) کی صلاحیتوں کا تعین کرتے ہیں۔

ایک بار جب مرکزی پروسیسر کا انتخاب ہو جائے تو، ان کلیدی پیری فیرلز پر توجہ دیں:

• پاور مینجمنٹ: آٹوموٹو پاور بدنام زمانہ شور ہے (9V–16V عارضی اسپائکس کے ساتھ)۔ آپ کو اوور وولٹیج، اوور کرنٹ، اور ریورس پولرٹی تحفظ کے ساتھ وسیع ان پٹ وولٹیج DC-DC کنورٹر کا استعمال کرنا چاہیے۔ اگر پارکنگ موڈ کی ضرورت ہو تو، کار کی بیٹری کو ختم ہونے سے روکنے کے لیے کم وولٹیج کا پتہ لگانے/پروٹیکشن سرکٹ شامل کریں۔

• امیج سینسر: سونی IMX سیریز (مثال کے طور پر، IMX335) ایک عام انتخاب ہے۔ یقینی بنائیں کہ MIPI CSI انٹرفیس مین پروسیسر سے اچھی طرح میل کھاتا ہے۔

• اسٹوریج: فرم ویئر اسٹوریج کے لیے eMMC اور ویڈیو اسٹوریج کے لیے TF کارڈ سلاٹ کا استعمال کریں۔ کارڈ سلاٹ میں ESD تحفظ ہونا ضروری ہے۔

2. سرکٹ ڈیزائن کے لوازمات: اینٹی مداخلت اور تھرمل مینجمنٹ کلیدی چیلنجز ہیں

ڈیش کیمز ونڈشیلڈز پر بیٹھتے ہیں، گرمیوں کی دھوپ میں بیکنگ کرتے ہیں اور سردیوں میں جم جاتے ہیں، یہ سب کچھ مسلسل کمپن کو برداشت کرتے ہوئے ہوتا ہے۔ یہ PCBA سے انتہائی اعلی استحکام اور وشوسنییتا کا مطالبہ کرتا ہے۔ ڈیزائن کے مرحلے پر دو اہم مسائل کو حل کرنا ضروری ہے:

2.1 تھرمل مینجمنٹ (گرمی کی کھپت)

4K ویڈیو ریکارڈنگ کے دوران، پروسیسر اور سینسر سیل بند دیوار کے اندر اہم حرارت پیدا کرتے ہیں۔ ناقص تھرمل مینجمنٹ سسٹم کے کریشوں، تصویری نمونوں اور تیز رفتار اجزاء کی عمر بڑھنے کا باعث بنتا ہے۔ مؤثر حل میں شامل ہیں:

بڑا تانبا مرکزی پروسیسر کے نیچے انڈیلتا ہے، جس میں گھنے تھرمل ویاس گرمی پھیلانے کے لیے اندرونی اور نیچے تانبے کی تہوں سے جڑتے ہیں۔
گرمی کے ذرائع کو یکساں طور پر تقسیم کرنے اور مقامی ہاٹ سپاٹ سے بچنے کے لیے اسٹریٹجک اجزاء کی جگہ کا تعین۔
پی سی بی اے کو غیر فعال کولنگ کے لیے میٹل ہاؤسنگ یا وقف شدہ ہیٹ اسپریڈرز سے فائدہ اٹھانے کے لیے ڈیزائن کرنا۔

2.2 سگنل کی سالمیت اور EMI/EMC

تیز رفتار سگنلز (MIPI, DDR) اور RF سگنلز (Wi-Fi, GPS) ایک چھوٹے بورڈ پر بھرے ہوئے ہیں۔ محتاط ڈیزائن کے بغیر، مداخلت تصویر کے شور، فریم ڈراپ، یا سگنل کے نقصان کا سبب بنتی ہے۔

امپیڈینس کنٹرول: ایم آئی پی آئی، یو ایس بی، اور دیگر تیز رفتار ڈیفرینشل جوڑوں کے لیے 100Ω ڈیفرینشل امپیڈینس کا حساب لگائیں اور سختی سے کنٹرول کریں، اور دیگر اہم نشانات کے لیے 50Ω سنگل اینڈڈ مائبادا
لمبائی کی مماثلت: مناسب وقت کو یقینی بنانے کے لیے مختلف جوڑوں اور DDR ڈیٹا گروپس میں لمبائی کی سخت مماثلت (±10 میل کے اندر) ہونی چاہیے۔
گارڈ ٹریسنگ: اہم سگنلز (گھڑی، I2C، آڈیو، ویڈیو) کے ساتھ روٹ زمینی نشانات اور تنہائی کے لیے سلائی ویاس شامل کریں۔
پرت کا اسٹیک اپ: ٹھوس زمینی جہاز اور ٹھوس پاور پلین کے ساتھ 4-پرت یا 6-پرت والا پی سی بی استعمال کریں۔ طیاروں کو شیلڈنگ کے طور پر استعمال کرنے کے لیے اندرونی تہوں پر تیز رفتار سگنلز کا راستہ بنائیں۔

مزید برآں، ہمیشہ TVS ڈایڈس کو ESD تحفظ کے لیے ان پٹ کنیکٹرز پر رکھیں، فلٹرنگ کے لیے پاور ان پٹ پر فیرائٹ بیڈز اور کیپسیٹرز شامل کریں، اور اینالاگ اور ڈیجیٹل گراؤنڈ پلینز کے درمیان سنگل پوائنٹ سیپریشن کا استعمال کریں۔ یہ سادہ لیکن انتہائی موثر تکنیک ہیں۔

3. مینوفیکچرنگ اور کوالٹی کنٹرول: بڑے پیمانے پر پیداوار سے پہلے دربان

ایک اچھا ڈیزائن صرف آدھی کہانی ہے۔ قابل اعتماد پی سی بی اے بھیجنے کے لیے، مکمل مینوفیکچرنگ اور جانچ کے عمل غیر گفت و شنید ہیں۔

• SMT اسمبلی اور AOI معائنہ: معروف فیکٹریاں سولڈر پیسٹ کے معیار کا معائنہ کرنے کے لیے 3D SPI، BGA اور 0402 اجزاء کے لیے تیز رفتار پک اینڈ پلیس مشینیں، اور AOI (خودکار آپٹیکل انسپیکشن) کا سولڈرنگ کے نقائص کا پتہ لگانے کے لیے (برجنگ، کولڈ جوائنٹس، گمشدہ اجزاء) کا استعمال کرتی ہیں۔

• FCT (فنکشنل سرکٹ ٹیسٹ): PCBA پر پاور کرکے اور ہر فنکشن کی جانچ کرکے اصل ڈیش کیم آپریشن کی نقل بنائیں: ریکارڈنگ، آڈیو، GPS سگنل کا حصول، بٹن رسپانس، اور ڈسپلے آؤٹ پٹ۔

• برن ان ٹیسٹ (ایجنگ ٹیسٹ): اعلی درجہ حرارت، زیادہ نمی والے چیمبر میں پی سی بی اے کو مسلسل کئی سے دس گھنٹے تک چلائیں۔ یہ اویکت نقائص کو بے نقاب کرتا ہے (جیسے وقفے وقفے سے ٹانکا لگانا جوڑ یا تھرمل طور پر غیر مستحکم اجزاء) اور طویل مدتی وشوسنییتا کو یقینی بنانے کے لیے ایک اہم قدم ہے۔

ایک قابل اعتماد کی تعمیرڈیش کیم پی سی بی اےانجینئرنگ کی ایک منظم کوشش ہے۔ یہ ایک متوازن عمل ہے — کارکردگی، لاگت، جسمانی سائز، تھرمل کھپت، اور طویل مدتی انحصار کے درمیان میٹھا مقام تلاش کرنا۔ ان عملی تحفظات کو سامنے رکھ کر، آپ بہت سے عام خرابیوں سے بچ سکتے ہیں اور کامیاب پروڈکٹ لانچ کرنے کے لیے اپنے راستے کو ہموار کر سکتے ہیں۔
