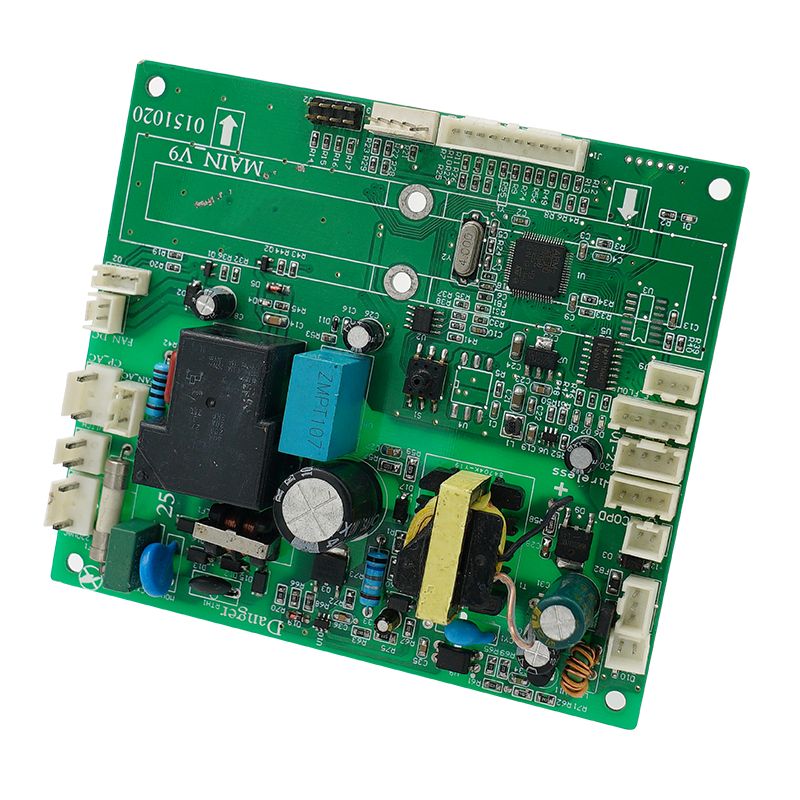

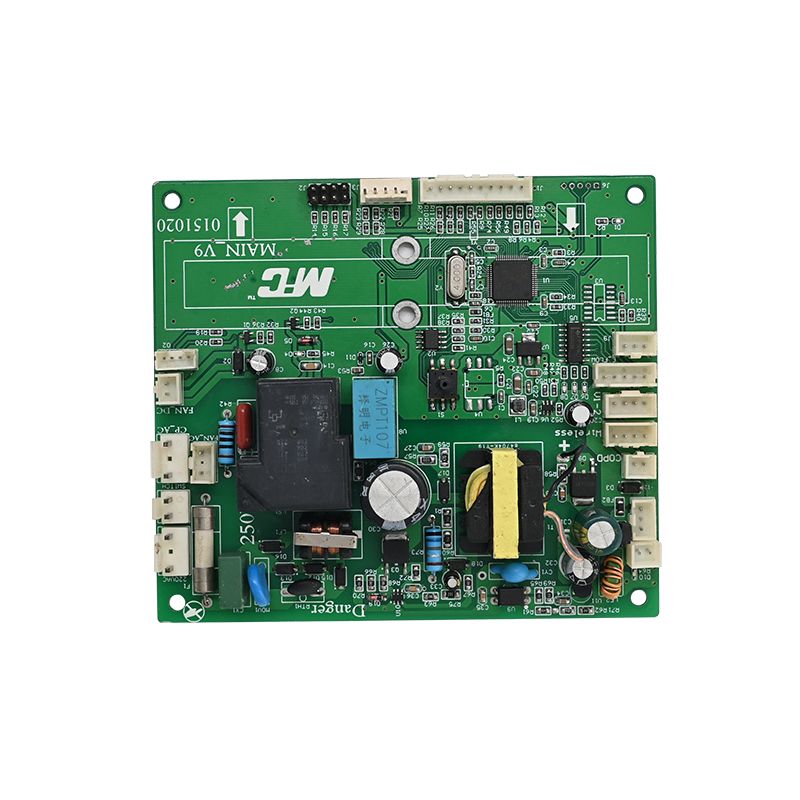

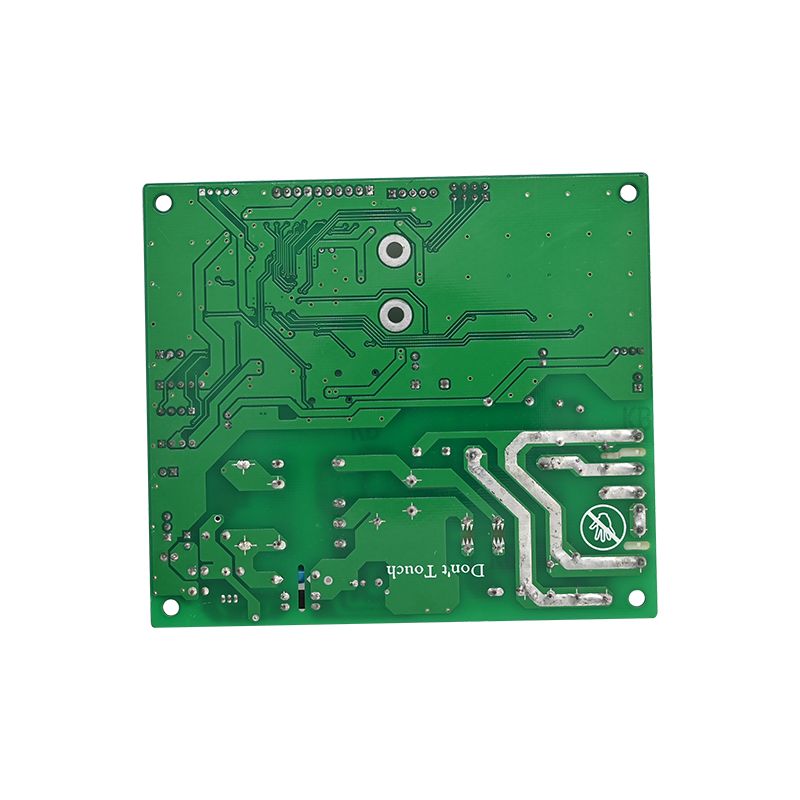

ایئر فریئر پی سی بی اے

یونکسپلور الیکٹرانکس ایک چینی کمپنی ہے جو 2008 سے فرسٹ کلاس ایئر فریئر پی سی بی اے بنانے اور تیار کرنے پر توجہ مرکوز کررہی ہے۔ ہمارے پاس آئی ایس او 9001: 2015 اور آئی پی سی -610 ای پی سی بی اسمبلی معیارات کے لئے سرٹیفیکیشن ہیں۔

ماڈل:UE-212

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایئر فریئر پی سی بی اے کے لئے فنکشنل ٹیسٹ کے طریقہ کار کو کیسے ڈیزائن کریں

Unixplore الیکٹرانکس اعلی معیار کی ترقی اور تیاری کے لئے پرعزم ہےایئر فریئر پی سی بی اے 2011 سے OEM اور ODM قسم کی شکل میں۔

ایئر فریئر پی سی بی اے کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لئے A کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لئے ، متعدد پہلوؤں پر توجہ دی جاسکتی ہے۔

ایئر فریئر پی سی بی اے کے لئے فنکشنل ٹیسٹ کے طریقہ کار کو ڈیزائن کرنا اس کے معمول کے آپریشن اور فعالیت کو یقینی بنانے کے لئے ایک اہم اقدام ہے۔ ایئر فریئر پی سی بی اے کے لئے فنکشنل ٹیسٹ کے طریقہ کار کو ڈیزائن کرنے کے لئے عام اقدامات ذیل میں ہیں:

فنکشنل ٹیسٹ پلان:سب سے پہلے ، ٹیسٹ کے لئے افعال کا تعین کریں ، جیسے حرارتی ، فین کنٹرول ، درجہ حرارت میں ایڈجسٹمنٹ ، ٹائمر ، وغیرہ۔ تمام ڈیزائن کردہ افعال کی کوریج کو یقینی بنانے کے لئے ایک تفصیلی فنکشنل ٹیسٹ پلان تیار کریں۔

ٹیسٹ کے سامان کی تیاری:ٹیسٹ کے نتائج کی نگرانی اور ریکارڈ کرنے کے لئے ایئر فریئر پی سی بی اے کی فنکشنل جانچ کے لئے ضروری ٹیسٹ آلات اور سامان تیار کریں ، جیسے تھرمامیٹر ، وولٹ میٹر ، امیٹرز وغیرہ۔

بجلی کی جانچ:مناسب فنکشن کے لئے سرکٹ رابطوں کی جانچ پڑتال کے لئے بجلی کے ٹیسٹ انجام دیں ، اور اس بات کو یقینی بنائیں کہ وولٹیج اور موجودہ ڈیزائن کی ضروریات کو پورا کریں ، اس بات کو یقینی بنائیں کہ سرکٹ کے تمام اجزاء صحیح طریقے سے کام کر رہے ہیں۔

حرارتی فنکشن ٹیسٹ:ایئر فریئر پی سی بی اے کے حرارتی فنکشن کی جانچ کریں ، بشمول درجہ حرارت اور حرارت کا وقت طے کرنا ، اس بات کو یقینی بنانا کہ حرارتی عنصر مناسب طریقے سے کام کر رہا ہے اور متوقع درجہ حرارت تک پہنچ جائے۔

فین کنٹرول ٹیسٹ:پرستار کے اسٹارٹ/اسٹاپ اور اسپیڈ کنٹرول افعال کی جانچ کریں ، اس بات کو یقینی بنائیں کہ پرستار ٹھیک سے کام کر رہا ہے اور اس کی رفتار کو ضرورت کے مطابق ایڈجسٹ کیا جاسکتا ہے۔

درجہ حرارت ایڈجسٹمنٹ ٹیسٹ:درجہ حرارت کے سینسر کی درستگی اور کنٹرول بورڈ کے درجہ حرارت ایڈجسٹمنٹ فنکشن کی جانچ کریں ، حرارتی عمل کے دوران درجہ حرارت پر درست کنٹرول کو یقینی بنائیں۔

ٹائمر فنکشن ٹیسٹ:ٹائمر فنکشن کی جانچ کریں ، بشمول وقت طے کرنا ، اسٹارٹ اور اسٹاپ ٹائمز ، اس بات کو یقینی بنانے کے لئے کہ وقت کی تقریب معمول اور قابل اعتماد ہے۔

سیفٹی پروٹیکشن ٹیسٹ:ٹیسٹ کی حفاظت کے تحفظ کے افعال ، جیسے زیادہ گرمی سے متعلق تحفظ اور شارٹ سرکٹ تحفظ ، تاکہ یہ یقینی بنایا جاسکے کہ سامان اور صارف کی حفاظت کے لئے غیر معمولی حالات میں حرارتی نظام کو فوری طور پر روکا جاسکتا ہے۔

ڈیٹا ریکارڈنگ اور تجزیہ:ٹیسٹ کے اعداد و شمار کو ریکارڈ کریں ، ٹیسٹ کے نتائج کا تجزیہ کریں ، ممکنہ مسائل کی نشاندہی کریں ، اور ایئر فریئر پی سی بی اے کو ایڈجسٹ اور درست کریں۔

ٹیسٹ کی رپورٹ:ایئر فریئر پی سی بی اے کی مزید اصلاح اور بہتری کے ل a ایک حوالہ فراہم کرنے کے لئے ، ٹیسٹ کے عمل ، نتائج اور پائے جانے والے مسائل کی ریکارڈنگ ، ایک تفصیلی ٹیسٹ رپورٹ لکھیں۔

UNIXPLORE آپ کے لئے ایک اسٹاپ ٹرنکی سروس مہیا کرتا ہےEMSاورپی سی بی اسمبلیمنصوبے اپنے بورڈ بلڈنگ کے لئے بلا جھجھک ہم سے رابطہ کریں ، ہم آپ کے وصول کرنے کے بعد 24 گھنٹوں میں کوٹیشن بنا سکتے ہیںجربر فائلاورBOM فہرست!

ایئر فریئر پی سی بی اے تیاری

* گربر فائل اور BOM کی فہرست کلائنٹ کے ذریعہ فراہم کردہ
* ننگے پی سی بی تیار کردہ ، ہمارے ذریعہ خریدے گئے اجزاء
* حصوں کے ساتھ پی سی بی کی تانے بانے مکمل طور پر جمع ہوتے ہیں
* 100 ٪ شپنگ سے پہلے ٹھیک سے تجربہ کیا
* ROHS کے مطابق ، لیڈ فری مینوفیکچرنگ کا عمل
* فوری ترسیل ، آزاد ESD پیکیج کے ساتھ
* ایک اسٹاپ الیکٹرانک مینوفیکچرنگ سروس برائے پی سی بی ڈیزائن ، پی سی بی لے آؤٹ ، پی سی بی مینوفیکچر ، اجزاء کی خریداری ، پی سی بی ایس ایم ٹی اور ڈپ اسمبلی ، آئی سی پروگرامنگ ، فنکشن ٹیسٹ ، پیکیجنگ اور ترسیل

UNIXPLORE PCB اور PCB اسمبلی کی اہلیت

پیرامیٹر	صلاحیت
پرتیں	1-40 پرتیں
اسمبلی کی قسم	سوراخ (THT) ، سطح پہاڑ (SMT) ، مخلوط (THT+SMT)
کم سے کم جزو کا سائز	0201 (01005 میٹرک)
زیادہ سے زیادہ جزو کا سائز	2.0 میں x 2.0 میں x 0.4 میں (50 ملی میٹر x 50 ملی میٹر x 10 ملی میٹر)
جزو پیکیج کی اقسام	بی جی اے ، ایف بی جی اے ، کیو ایف این ، کیو ایف پی ، وی کیو ایف این ، ایس او آئی سی ، ایس او پی ، ایس ایس او پی ، ٹی ایس ایس او پی ، پی ایل سی سی ، ڈپ ، ایس آئی پی ، وغیرہ۔
کم سے کم پیڈ پچ	بی جی اے کے لئے 0.5 ملی میٹر (20 ملی) کیو ایف پی ، کیو ایف این ، 0.8 ملی میٹر (32 ملی)
کم سے کم ٹریس کی چوڑائی	0.10 ملی میٹر (4 مل)
کم سے کم ٹریس کلیئرنس	0.10 ملی میٹر (4 مل)
کم سے کم ڈرل سائز	0.15 ملی میٹر (6 ملی)
بورڈ کا زیادہ سے زیادہ سائز	18 میں x 24 میں (457 ملی میٹر x 610 ملی میٹر)
بورڈ کی موٹائی	0.0078 میں (0.2 ملی میٹر) سے 0.236 میں (6 ملی میٹر)
بورڈ میٹریل	CEM-3 ، FR-2 ، FR-4 ، HIGH-TG ، HDI ، ایلومینیم ، اعلی تعدد ، FPC ، rigid-Flex ، راجرز ، وغیرہ۔
سطح ختم	او ایس پی ، ہاسل ، فلیش گولڈ ، اینگ ، سونے کی انگلی ، وغیرہ۔
سولڈر پیسٹ کی قسم	لیڈ یا لیڈ فری
تانبے کی موٹائی	0.5oz - 5 آانس
اسمبلی عمل	ریفلو سولڈرنگ ، لہر سولڈرنگ ، دستی سولڈرنگ
معائنہ کے طریقے	خودکار آپٹیکل معائنہ (AOI) ، ایکس رے ، بصری معائنہ
گھر میں جانچ کے طریقے	فنکشنل ٹیسٹ ، تحقیقات ٹیسٹ ، عمر بڑھنے کا ٹیسٹ ، اعلی اور کم درجہ حرارت ٹیسٹ
موڑ کا وقت	نمونے لینے: 24 گھنٹے سے 7 دن ، بڑے پیمانے پر رن: 10 - 30 دن
پی سی بی اسمبلی معیارات	ISO9001: 2015 ؛ ROHS ، UL 94V0 ، IPC-610E کلاس LL

یونکسپلور ویلیو ایڈڈ ای ایم ایس سروس

● IC پری پروگرامنگ سروس کی شکل میں فائل کے ساتھہیکس,یلفاوربن.
● ایئر فریئر پی سی بی اے فنکشنل ٹیسٹ فکسچر کلائنٹ کی ٹیسٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق
● باکس بلڈنگ سروس بشمول پلاسٹک اور میٹل کیس مولڈ اور پارٹ پروڈکشن
conf لاکھوں کوٹنگ ، ایپوسی رال پوٹنگ سمیت conformal کوٹنگ
کم سے کم جزو کا سائز
product تیار شدہ پروڈکٹ اسمبلی بشمول باکس ، اسکرین ، جھلی سوئچ ، لیبلنگ اور اپنی مرضی کے مطابق کارٹن یا ریٹیل باکس پیکنگ۔
pc پی سی بی اے کے لئے تیسری پارٹی کے مختلف ٹیسٹ درخواست پر دستیاب ہیں
● پروڈکٹ سرٹیفیکیشن امداد

پی سی بی اے پروڈکشن کا طریقہ کار

1.خودکار سولڈر پیسٹ پرنٹنگ
2.سولڈر پیسٹ پرنٹنگ ہو گئی
3.SMT چن اور جگہ
4.SMT چن اور جگہ
5.ریفلو سولڈرنگ کے لئے تیار ہے
6.ریفلو سولڈرنگ ہو گیا
7.AOI کے لئے تیار ہے
8.AOI معائنہ کا عمل
9.جزو کی جگہ کا تعین
10.لہر سولڈرنگ کا عمل
11.اسمبلی ہو گیا
12.THT اسمبلی کے لئے AOI معائنہ
13.آئی سی پروگرامنگ
14.فنکشن ٹیسٹ
15.کیو سی چیک اور مرمت
16.پی سی بی اے کنفرمل کوٹنگ کا عمل
17.ESD پیکنگ
18.لاگت کی تاثیر:

پیکیجنگ

پی سی بی اے کے لئے

تیار شدہ مصنوعات کے لئے
