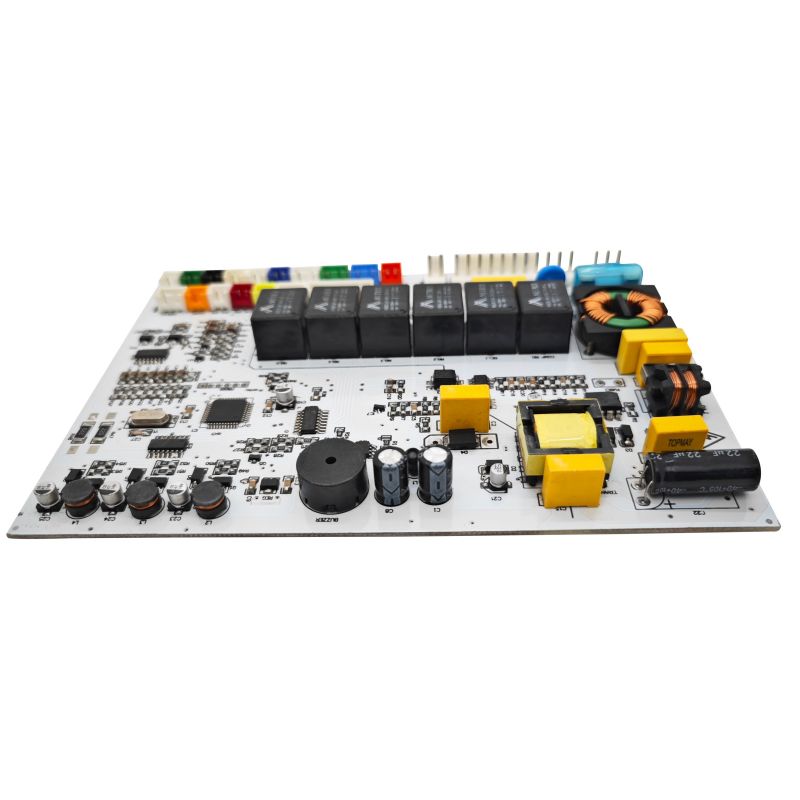

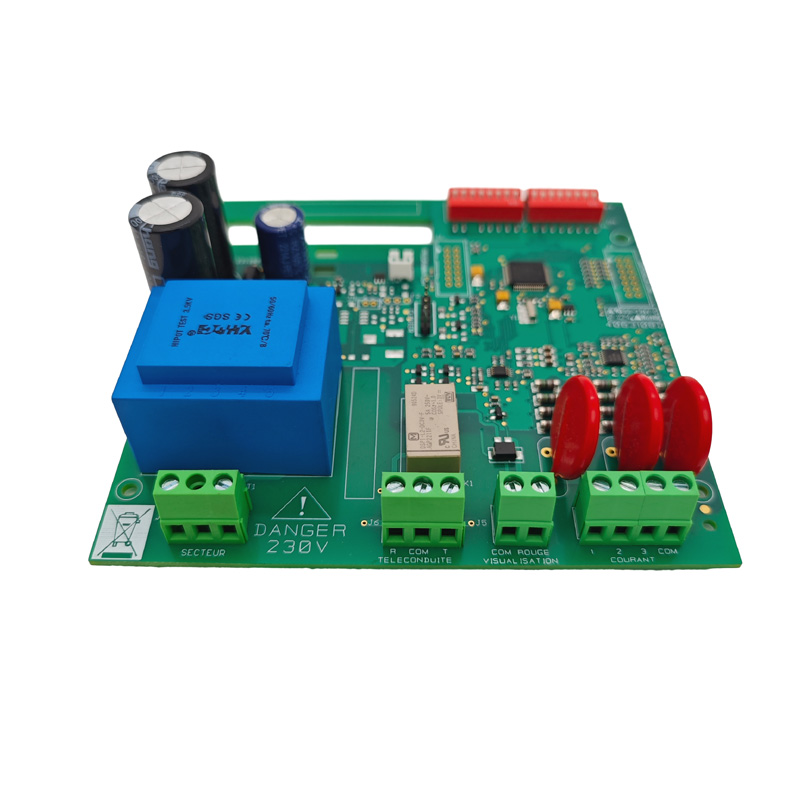

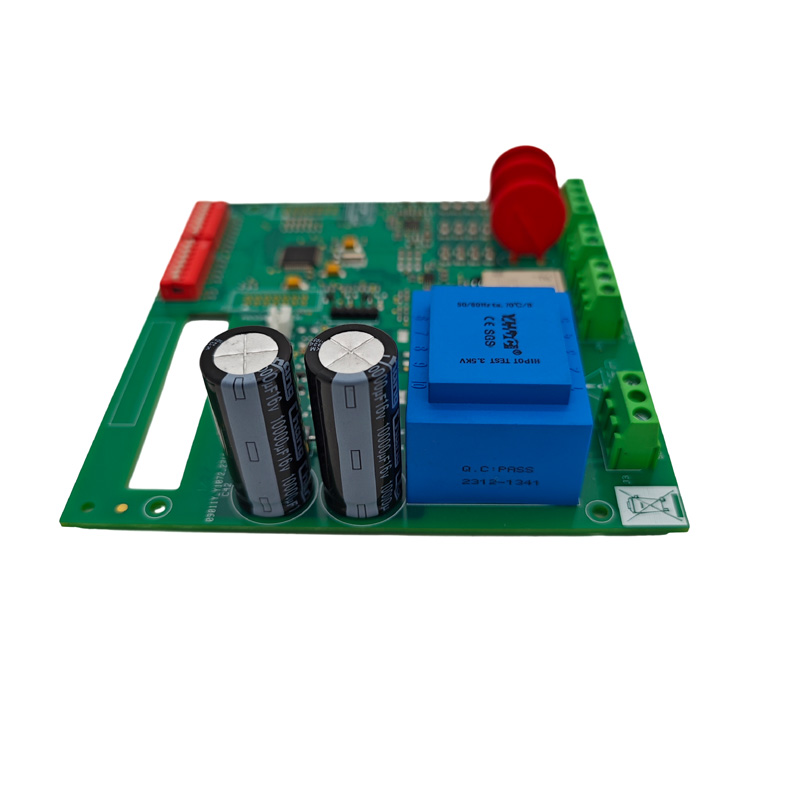

ماہی گیری سونار PCBA

فشنگ سونار سسٹم (فش فائنڈر) سمندری پتہ لگانے کے آلات میں بنیادی الیکٹرانک جزو ہے، جو تفریحی ماہی گیری، تجارتی ماہی گیری، اور پانی کے اندر کی تلاش میں وسیع پیمانے پر استعمال ہوتا ہے۔ ایک پیشہ ور PCBA مینوفیکچرنگ سروس فراہم کنندہ کے طور پر، ہم ڈیزائن سے لے کر تیار مصنوعات کی اسمبلی تک ون سٹاپ حل پیش کرتے ہیں، جو نمک کے اسپرے، زیادہ نمی اور درجہ حرارت کے انتہائی اتار چڑھاو کی خصوصیت والے سخت سمندری ماحول میں قابل اعتماد آپریشن کو یقینی بناتے ہیں۔

ماہی گیری سونار PCBA کی دو بنیادی اسمبلیاں

سونار سسٹم دو الیکٹرانک اسمبلیوں پر مشتمل ہے، ہر ایک واضح طور پر مختلف PCBA کی ضروریات کے ساتھ:

ڈسپلے/پروسیسر PCBA

• سونار سگنل پروسیسنگ - واپسی کی بازگشت کو ڈیجیٹل امیجز میں تبدیل کرنا

• GPS نیویگیشن انٹیگریشن - پوزیشن ڈیٹا کو سونار ریڈنگ کے ساتھ ملانا

• ڈسپلے ڈرائیونگ - LCD یا ٹچ اسکرین آؤٹ پٹ کو کنٹرول کرنا

• یوزر انٹرفیس کا تعامل – پڑھنے کا بٹن یا ٹچ ان پٹس

ٹرانسڈیوسر پی سی بی اے

1. پلس جنریشن - سونار فریکوئنسیوں پر ہائی وولٹیج برسٹ (±40V سے ±100V) پیدا کرنا

2. ایکو ریسپشن - کمزور واپسی کے سگنلز کو بڑھانا اور کنڈیشنگ کرنا (مائکروولٹ رینج)

3. ٹرانسمٹ/ریسیو سوئچنگ – ٹرانسمٹ اور ریسیو موڈ کے درمیان تیزی سے سوئچنگ

4. امپیڈنس ملاپ – ملاپ کیبل اور ٹرانس ڈوسر کی خصوصیات

جدید مینوفیکچرنگ کا رجحان: ہائی اینڈ فشنگ ٹرانسڈیوسرز اب ایس ایم ٹی ٹیکنالوجی کا استعمال کرتے ہیں، جس میں پک اینڈ پلیس مشینیں پیزو الیکٹرک عناصر کو براہ راست PCBA پر چڑھاتی ہیں، بہتر درستگی اور کم لاگت کے لیے سیرامک ​​کرسٹل کی دستی پوزیشننگ کو تبدیل کرتی ہیں۔

بنیادی تکنیکی وضاحتیں

دستیاب کنفیگریشنز

• سنگل فریکوئنسی، سنگل بیم: 38 kHz، 50 kHz، 200 kHz @ 1 kW

• دوہری فریکوئنسی، سنگل بیم: 38/200 kHz یا 50/200 kHz (ماہی گیری کے لیے عام)

• ہائی پاور: 4 کلو واٹ گہرے پانی کی کمرشل ترتیب

PCBA جسمانی نردجیکرن

چھ تنقیدی ڈیزائن کے تحفظات

1. سگنل کی سالمیت - پتہ لگانے کی درستگی کو یقینی بنانا

سونار کی تعدد 50 kHz سے لے کر 900 kHz سے زیادہ ہے۔ PCBA لے آؤٹ براہ راست پتہ لگانے کی حد اور درستگی کو متاثر کرتا ہے:

• رکاوٹ پر قابو پانے والے نشانات: ٹرانسڈیوسر کیبلز کے لیے 50Ω یا 75Ω عام

• مماثل ٹریس کی لمبائی: مرحلہ وار سرنی ٹرانسڈیوسرز کے لیے، تمام عنصر کے نشانات کی برقی لمبائی ایک جیسی ہونی چاہیے۔

• گارڈ رِنگز: شور کو مسترد کرنے کے لیے حساس اینالاگ ان پٹس کو گراؤنڈ ٹریس کے ساتھ گھیر لیں۔

• ینالاگ/ڈیجیٹل بنیادوں کو الگ کریں: پاور ان پٹ کے قریب سنگل اسٹار پوائنٹ پر جڑیں۔

2. نمی کا تحفظ - #1 قابل اعتماد عنصر

سمندری ماحول پی سی بی اے کو نمک کے اسپرے، گاڑھا ہونا، اور براہ راست وسرجن سے بے نقاب کرتا ہے۔ رسمی کوٹنگ غیر گفت و شنید ہے:

IP درجہ بندی کے اہداف:

• ڈسپلے یونٹ: IP65 کم از کم (دھول سے تنگ، پانی کے سپرے مزاحم)

• ٹرانسڈیوسر اسمبلی: IP68 کم از کم (1m+ تک وسرجن پروف)

3. ٹرانسمٹ/ریسیو (T/R) سوئچنگ - حساس وصول کنندہ کی حفاظت

ایک سونار ٹرانسڈیوسر ایک ساتھ منتقل اور وصول نہیں کر سکتا۔ PCBA میں ایک T/R سوئچ شامل ہونا چاہیے جو حساس کم شور یمپلیفائر (LNA) کو ہائی وولٹیج ٹرانسمٹ پلس سے بچاتا ہے:

• تھری لیئر پروٹیکشن: ہیلی کاپٹر سرکٹ + وولٹیج کلیمپنگ + سیریز مزاحمت

• رسپانس ٹائم: <10μs (اتھلے پانی میں 1 فٹ گہرائی = 2μs راؤنڈ ٹرپ)

• وصول کنندہ کے تحفظ کی درجہ بندی: ±5V ان پٹ پر ±100V چوٹیوں سے بچیں

4. پاور ایمپلیفائر ڈیزائن

MCU کے منطقی سطح کے سگنل (5V) کو ٹرانسڈیوسر کو چلانے کے لیے درکار وولٹیج تک بڑھاتا ہے:

5. رسیور چین - امپلیفیکیشن اور فلٹرنگ

واپسی کی بازگشت انتہائی کمزور ہیں (ملی وولٹس یا مائیکروولٹس)۔ رسیور چین کو کم شور کے ساتھ زیادہ فائدہ کی ضرورت ہے:

6. پاور سپلائی ڈیزائن

ایک واحد 12V میرین بیٹری ان پٹ سے متعدد صاف وولٹیج ریل تیار کرتا ہے:

تجویز: ڈیجیٹل اور اینالاگ ریلوں کے لیے الگ الگ سوئچنگ ریگولیٹرز استعمال کریں۔ ریسیور چین میں صاف ترین طاقت کے لیے کنورٹرز کو سوئچ کرنے کے بعد LDOs کا استعمال کریں۔

PCBA لے آؤٹ کے قابل اعتماد اصول

مواد کے انتخاب کا رہنما

پیداوار کی جانچ کے تقاضے

ماحولیاتی اہلیت (تجارتی مصنوعات کا معیار)

اکثر پوچھے گئے سوالات

Q1: ٹرانسڈیوسر اسمبلی کے لئے سخت FR4 یا لچکدار پی سی بی؟

دونوں قابل عمل ہیں؛ انتخاب کارکردگی اور وشوسنییتا کو متاثر کرتا ہے:

• سخت FR4: سادہ سنگل ایلیمنٹ ٹرانسڈیوسرز، کم فریکوئنسی (50-83 kHz) ڈیزائنز کے لیے بہترین۔ کم لاگت، آسان مینوفیکچرنگ، لیکن مڑے ہوئے ہل کی شکلوں کے مطابق نہیں ہوسکتی ہے۔

• لچکدار پی سی بی: مرحلہ وار صفوں، اعلی تعدد (200 kHz+)، خمیدہ ہاؤسنگ ڈیزائنز کے لیے بہترین۔ پیچیدہ شکلوں کے مطابق، رہائش کے سائز کو کم کرتا ہے، لیکن زیادہ قیمت۔

صنعت کا رجحان: پریمیم فش فائنڈر اب ایس ایم ٹی پیزو الیکٹرک عناصر کے ساتھ لچکدار پی سی بی اے کا استعمال کرتے ہیں، جس سے سونار بیم کو شکل دینے کے لیے خمیدہ یا لکیری صفوں میں درجنوں چھوٹے ٹرانس ڈوسر عناصر کی درست پوزیشننگ کی اجازت ملتی ہے۔

Q2: رسیور پریمپ کو ہائی وولٹیج ٹرانسمٹ پلس سے کیسے بچایا جائے؟

تین پرتوں کی حفاظتی اسکیم کا استعمال کریں:

1. ہیلی کاپٹر سرکٹ: ریسیور ان پٹ کے ساتھ سیریز میں بیک ٹو بیک MOSFETs یا PIN diodes - ترسیل کے دوران آف ہو جاتا ہے۔

2. وولٹیج کلیمپنگ: پیچھے سے پیچھے Schottky یا Zener diodes کلیمپ ±5V یا ±10V پر

3. سیریز ریزسٹنس: T/R سوئچ اور LNA ان پٹ کے درمیان 100Ω سے 1kΩ ریزسٹر فالٹ کنڈیشنز کے دوران کرنٹ کرنٹ

Q3: وقفے وقفے سے سونار سگنلز یا بھوت کی بازگشت کی وجہ کیا ہے؟

اکثر PCBA ڈیزائن یا اسمبلی کے نقائص کا پتہ لگانے کے قابل:

1. کنیکٹر پر نمی داخل ہونا → کنیکٹر کے جنکشن کو برتن دیں، سیل بند کنیکٹر استعمال کریں۔

2. ایس ایم ٹی عناصر پر پھٹے ہوئے سولڈر جوڑ → لچکدار پی سی بی استعمال کریں، ایپوکسی انڈر فل شامل کریں

3. پاور ریلوں پر ناکافی ڈیکپلنگ → 1000μF بلک کپیسیٹر شامل کریں، LNA ریل کے لیے علیحدہ 100μF+100nF ڈیکپلنگ

4. ناقص بینڈ پاس فلٹر ٹیوننگ → 1% رواداری کے اجزاء استعمال کریں، نیٹ ورک تجزیہ کار سے تصدیق کریں

ہمیں کیوں منتخب کریں - ماہی گیری سونار PCBA کی ضروریات کے مطابق درستگی

ہم نے اپنی صلاحیتیں خاص طور پر میرین الیکٹرانکس مینوفیکچرنگ کے منفرد چیلنجوں سے نمٹنے کے لیے بنائی ہیں:

1. بالغ نمی کے تحفظ کے عمل

سالٹ سپرے سنکنرن اور نمی کا داخل ہونا سمندری ماحول میں بنیادی چیلنجز ہیں۔ ہم ایکریلک، سلیکون، اور یوریتھین کنفارمل کوٹنگ کے اختیارات پیش کرتے ہیں جس میں سلیکٹیو اسپرے (کنیکٹر ایریاز کی درستگی سے بچنا) اور آسان معائنے کے لیے UV فلوروسینٹ ٹریسر - ٹرانسڈیوسر اسمبلیوں کے لیے IP68 تحفظ کے تقاضوں کو پورا کرتے ہیں۔

2. لچکدار پی سی بی اور سخت فلیکس مینوفیکچرنگ کی صلاحیت

ہائی اینڈ فشنگ ٹرانس ڈوسرز تیزی سے لچکدار PCB + SMT پیزو الیکٹرک عنصر کے حل استعمال کرتے ہیں۔ ہم لچکدار پی سی بی (پولیمائڈ/پی ای ٹی) اور سخت فلیکس بورڈ مینوفیکچرنگ کو سپورٹ کرتے ہیں – درست صف کی پوزیشننگ، مڑے ہوئے ہاؤسنگ کی مطابقت، اور مجموعی سائز کو کم کرنا۔

3. ون اسٹاپ ٹرنکی سروس - کم کوآرڈینیشن اوور ہیڈ

پی سی بی فیبریکیشن → کمپوننٹ سورسنگ → ایس ایم ٹی/ڈی آئی پی اسمبلی → پروگرامنگ → فنکشنل ٹیسٹنگ → کنفارمل کوٹنگ → وائر ہارنس اسمبلی → تیار مصنوعات کی اسمبلی سے، تمام عمل گھر میں مکمل ہوتے ہیں، ملٹی وینڈر کوآرڈینیشن لاگت اور معیار کے خطرات کو کم کرتے ہیں۔

4. جامع جانچ اور توثیق کی صلاحیتیں۔

2 عمر رسیدہ ٹیسٹ رومز، 2 اعلی/کم درجہ حرارت ٹیسٹ چیمبر، اور پیشہ ورانہ جانچ کے آلات کی ایک وسیع رینج سے لیس، ہم یہ انجام دے سکتے ہیں:

• ان سرکٹ ٹیسٹ (ICT)

• تھرمل سائیکلنگ ٹیسٹ (-40°C سے +85°C)

• نمک سپرے ٹیسٹ

• درجہ حرارت جھٹکا ٹیسٹ

• فنکشنل ٹیسٹنگ (بشمول T/R سوئچنگ کی توثیق، شور فلور ٹیسٹنگ)

5. لچکدار والیوم سپورٹ

پی سی بی اے کی سالانہ پیداواری صلاحیت 1.5 ملین یونٹس سے زیادہ ہے، جب کہ چھوٹے والیوم پائلٹ کو سپورٹ کرتے ہوئے بغیر MOQ کے چلتا ہے – پروٹو ٹائپ کی تصدیق سے بڑے پیمانے پر پیداوار میں ہموار منتقلی۔

ہماری قابلیت

• قیام: 2011

• فیکٹری ایریا: 3,000+ مربع میٹر

• آر اینڈ ڈی انجینئرز: 20

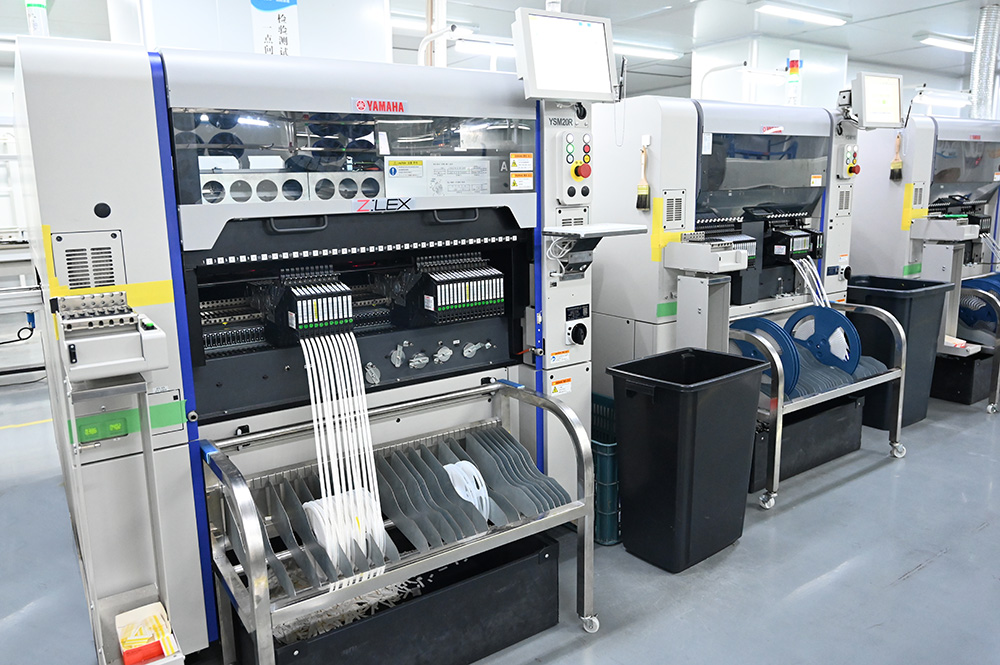

• ایس ایم ٹی پروڈکشن لائنز: 6

• ڈی آئی پی اسمبلی لائنز: 4

• تیار مصنوعات اسمبلی لائنیں: 2

• کوالٹی سسٹم: ISO 9001:2015 مصدقہ، IPC-610E کے مطابق

• برآمدی منڈیاں: شمالی امریکہ، جنوبی امریکہ، یورپ، ایشیا، اوشیانا
