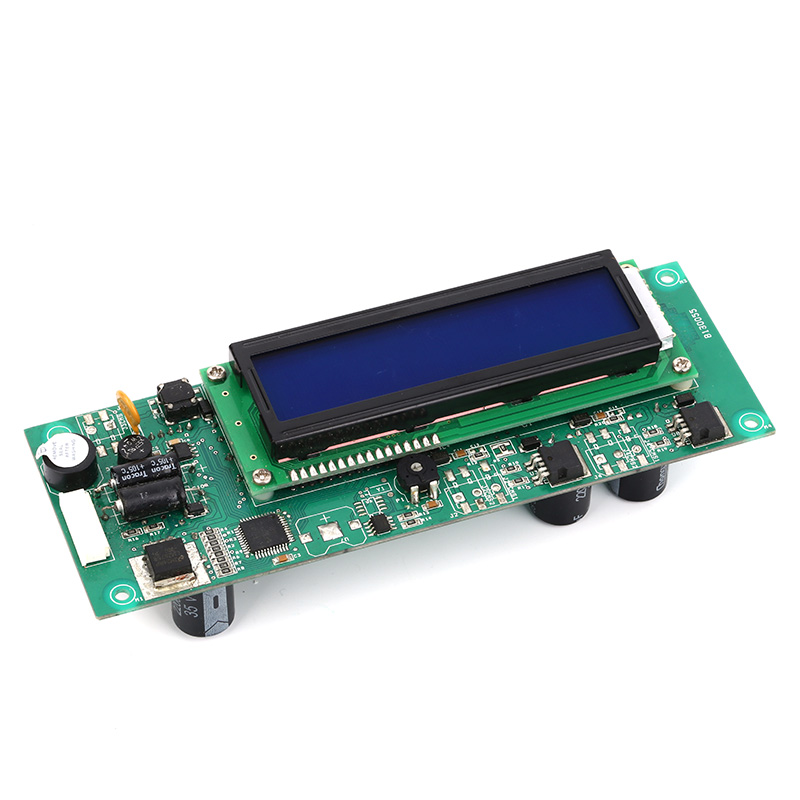

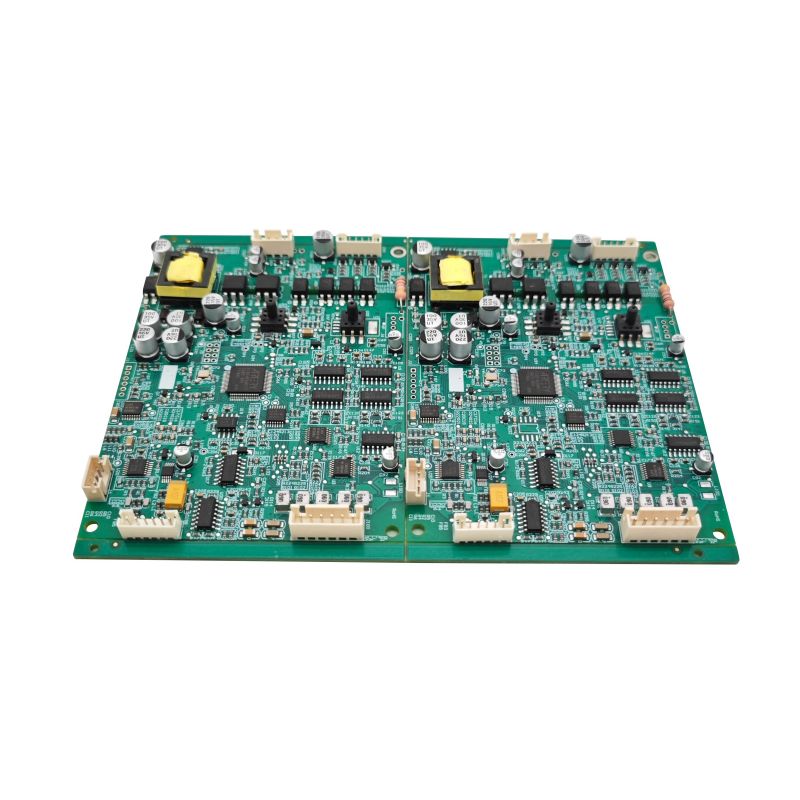

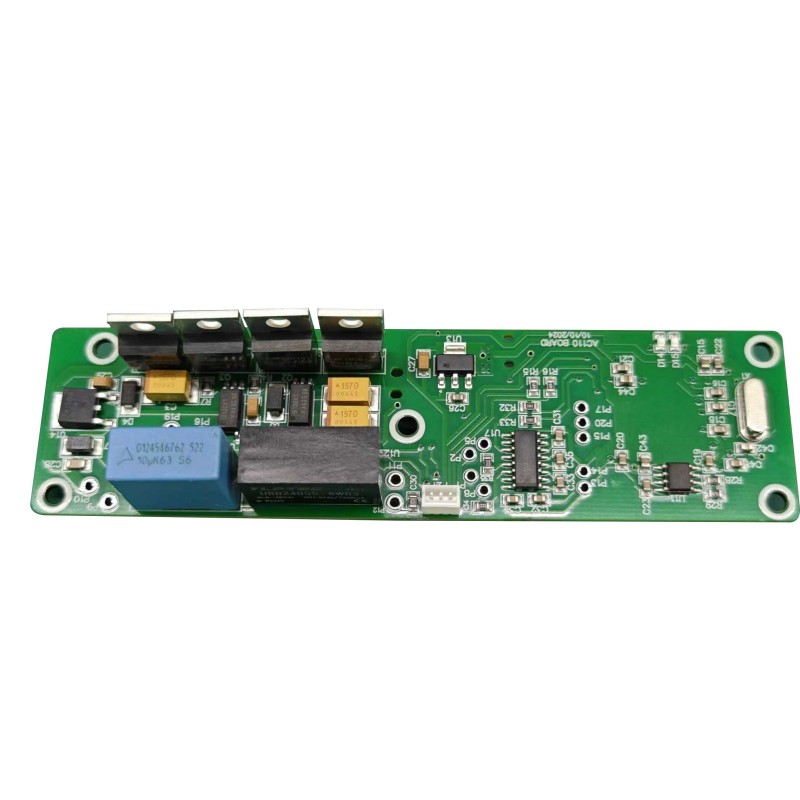

ٹمپریچر کنٹرولر پی سی بی اے فیکٹری کا انتخاب کیسے کریں -- ایک تکنیکی خریدار کی گائیڈ
فیکٹری ڈیزائن سے زیادہ کیوں اہمیت رکھتی ہے۔
ایک عظیمدرجہ حرارت کنٹرولر PCBAکاغذ پر ڈیزائن ناکام ہوجاتا ہے اگر اسمبلی کولڈ سولڈر جوائنٹ، غلط اجزاء کی جگہ، یا خراب تھرمل مینجمنٹ متعارف کراتی ہے۔ فیکٹری کنٹرول:
- سولڈر پیسٹ کا معیار اور ری فلو پروفائل
- اسمبلی کے دوران ESD تحفظ
- اجزاء کی سورسنگ کا پتہ لگانے کی صلاحیت
- الیکٹریکل ٹیسٹ کوریج (ICT, FCT)
- برن ان اور ماحولیاتی تناؤ کی اسکریننگ
ناقص انتخاب کریں، اور فیلڈ میں ناکامی کی شرح 0.2% سے 5% یا اس سے زیادہ تک بڑھ سکتی ہے۔
درجہ حرارت کنٹرولر PCBA فیکٹریوں کے لیے 8 تنقیدی تشخیص کا معیار
1. سرٹیفیکیشن اور آڈٹ
سرٹیفکیٹ یہ کیوں اہمیت رکھتا ہےISO 9001:2025بنیادی کوالٹی مینجمنٹ سسٹمIATF 16949آٹو موٹیو تھرمل کنٹرولرز کے لیے ضروری ہےISO 13485میڈیکل ڈیوائس ٹمپریچر کنٹرول PCBAIPC-A-610 کلاس 2 یا 3 الیکٹرانک اسمبلیوں کی قابل قبولیت
سرخ پرچم:فیکٹری "ISO کے مطابق" کا دعویٰ کرتی ہے لیکن ایک درست سرٹیفکیٹ نہیں دکھا سکتی۔
2. اندرون خانہ ٹیسٹ کی صلاحیتیں۔
ایک سنجیدہدرجہ حرارت کنٹرولر PCBAفیکٹری ٹیسٹنگ کو آؤٹ سورس نہیں کرتی ہے۔ تلاش کریں:
- AOI (خودکار آپٹیکل معائنہ)-- 100% بورڈز
- آئی سی ٹی (ان سرکٹ ٹیسٹ)-- ریزسٹرس، کیپس، شارٹس چیک کرتا ہے۔
- FCT (فنکشنل سرکٹ ٹیسٹ)- سینسر ان پٹ کی نقل کرتا ہے، ریلے/SSR آؤٹ پٹ کی تصدیق کرتا ہے۔
- جلنے والے تندور-- 48 گھنٹے 50 ° C پر لوڈ سائیکلنگ کے ساتھ
- ایکس رے معائنہ--BGA یا پوشیدہ سولڈر جوڑوں کے لیے
3. اجزاء سورسنگ اور ٹریس ایبلٹی
تحریری پالیسیوں کے لیے پوچھیں:
- صرف مجاز تقسیم کار(DigiKey، Mouser، تیر، یا مقامی مساوی)
- بیچ کا سراغ لگانا-- ہر PCBA سیریل نمبر جزو کی تاریخ کے کوڈز سے منسلک ہے۔
- جعلسازی کا پتہ لگانا-- بصری معائنہ، ایکس رے، اور برقی توثیق
ٹریس ایبلٹی کے بغیر، ایک جعلی کپیسیٹر پوری پیداوار کو برباد کر سکتا ہے۔
4. انجینئرنگ سپورٹ اور ڈی ایف ایم کا جائزہ
فیکٹری کو ایک فراہم کرنا چاہئےڈیزائن برائے مینوفیکچرنگ (DFM)حوالہ دینے سے پہلے رپورٹ. اس میں شامل ہیں:
- سولڈر ماسک اور سلکس اسکرین کی وضاحت
- خودکار جگہ کا تعین کرنے کے لیے اجزاء کے درمیان وقفہ کاری
- بجلی کے نشانات پر تھرمل ریلیف
- FCT فکسچر کے لیے ٹیسٹ پوائنٹ تک رسائی
ہمارا معیار:کم از کم 3 DFM تکرار NPI (نئی پروڈکٹ کا تعارف) میں شامل ہیں۔
5. پروٹو ٹائپ ٹو والیوم پروڈکشن پاتھ وے
فیز کوانٹیٹی ٹائپیکل لیڈ ٹائم انجینئرنگ کے نمونے5--20 پی سی ایس 5--7 دن پائلٹ رن50--200 پی سی ایس 10--12 دن کم حجم کی پیداوار500--2,000 پی سی ایس 15--20 دن اعلی حجم (فی ماہ) 5,000-+ پی سی ایس 25-
ایسی فیکٹریوں سے بچیں جو بڑے پیمانے پر NRE فیس وصول کیے بغیر پروٹو ٹائپ نہیں بنا سکتیں۔
6. تھرمل سائیکلنگ اور ماحولیاتی تناؤ کی جانچ
کے لیےدرجہ حرارت کنٹرولر PCBAریفریجریشن، اوون یا بیرونی آلات میں استعمال کیا جاتا ہے، تصدیق کریں کہ فیکٹری میں ہے:
- درجہ حرارت چیمبر(-40°C سے +125°C)
- نمی کا چیمبر(0--95% RH)
- تھرمل جھٹکا کی صلاحیت(ہوا سے ہوا، 10 سیکنڈ کی منتقلی)
پچھلی اسی طرح کی مصنوعات سے ٹیسٹ رپورٹس کی درخواست کریں۔
7. مواصلات اور شفافیت
اقتباس کے مرحلے کے دوران، تین سوالات پوچھیں:
1. "دوہری SMT پر آپ کی عام پیداوار کی شرح کیا ہے؟" (اچھا جواب: >98.5%)
2. "کیا میں پچھلے گاہک سے نمونہ DFM رپورٹ دیکھ سکتا ہوں؟"
3. "کسٹمر کے معیار کی شکایات کون سنبھالتا ہے -- اور آپ کی 8D رپورٹ کا عمل کیا ہے؟"
سست یا مبہم جوابات مستقبل کے مسائل کی نشاندہی کرتے ہیں۔
8. مقام اور لاجسٹکس
- مقامی بمقابلہ آف شور:گھریلو کارخانے مواصلات کو آسان بناتے ہیں لیکن لاگت 30--50% زیادہ ہے۔ آف شور کو واضح QC معاہدوں کی ضرورت ہے۔
- کنسائنمنٹ بمقابلہ ٹرنکی:ٹرنکی (فیکٹری اجزاء خریدتی ہے) خریداری کی کوششوں کو بچاتی ہے۔ کنسائنمنٹ (آپ پرزے فراہم کرتے ہیں) آپ کو اجزاء کے برانڈز پر کنٹرول فراہم کرتی ہے۔
اہم مشن کے لیےدرجہ حرارت کنٹرولر PCBA، ہم کنٹریکٹ میں دستخط شدہ منظور شدہ وینڈر لسٹ (AVL) کے ساتھ ٹرن کی تجویز کرتے ہیں۔
اقتباسات کی درخواست کرتے وقت اشتراک کرنے کے لیے تکنیکی پیرامیٹرز
درست اقتباسات حاصل کرنے کے لیے، ہر امیدوار کی فیکٹری کو یہ جدول فراہم کریں:
پیرامیٹر آپ کی ضرورت (مثال) پی سی بی سائز 120 x 90 ملی میٹر، 1.6 ملی میٹر FR-4 پرت کا شمار 2-پرت یا 4-پرت کے ایس ایم ٹی اجزاء کی گنتی ~ 85 (بشمول 0603 غیر فعال) سوراخ والے اجزاء4 (اسکرو ٹرمینلز، ریلے) F200 سی ٹی 10 کے لیے ٹیسٹ، 100 ٹیسٹ مطلوبہ پوائنٹس یونٹس غیر رسمی کوٹنگ جی ہاں -- ایکریلک، دونوں طرف آپریٹنگ ماحول-20°C سے +75°C، 90% RH
ٹمپریچر کنٹرولر PCBA -- فیکٹری سلیکشن FAQ
اکثر پوچھے گئے سوالات 1 -- درجہ حرارت کنٹرولر PCBA کی مناسب قیمت کیا ہے (صرف اسمبلی، کوئی انکلوژر نہیں)؟
جواب:معیاری 2-پرت کے لیےدرجہ حرارت کنٹرولر PCBA60--100 SMD اجزاء کے ساتھ (بشمول ایک مائکروکنٹرولر، ریلے، اور ٹرمینل بلاکس)، اسمبلی کی قیمتوں کا تعین اس طرح ٹوٹ جاتا ہے:
- پروٹوٹائپ (1--10 پی سیز):$25--$60 فی بورڈ (بشمول سٹینسل اور سیٹ اپ)
- چھوٹا بیچ (100--500 پی سیز):$8--$15 فی بورڈ
- درمیانی حجم (1,000--5,000 pcs):$4.50--$7.00 فی بورڈ
- زیادہ والیوم (10,000+ پی سیز):$2.80--$4.50 فی بورڈ
یہ قیمتیں ٹرنکی اسمبلی (فیکٹری کے ذرائع تمام غیر فعال اجزاء) کو فرض کرتی ہیں۔ 100% ICT + FCT ٹیسٹنگ کے لیے $1.50--$3.00 فی بورڈ شامل کریں۔ کنفارمل کوٹنگ کے لیے فی بورڈ $2.00 شامل کریں۔ ان حدود سے نمایاں طور پر کم کوئی بھی اقتباس ممکنہ طور پر غیر حقیقی اجزاء کا استعمال کرتا ہے یا برقی جانچ کو چھوڑ دیتا ہے۔
اکثر پوچھے گئے سوالات 2 -- بڑے آرڈر دینے سے پہلے میں فیکٹری کے حقیقی معیار کی سطح کی تصدیق کیسے کروں؟
جواب:ایک کرنے سے پہلے "3-40-400" اصول استعمال کریں۔درجہ حرارت کنٹرولر PCBAفیکٹری:
- 3 نمونے:تین انجینئرنگ سیمپل بورڈز پر اپنا فنکشنل ٹیسٹ چلائیں۔ درجہ حرارت پڑھنے کی درستگی (±0.5°C؟) اور ریلے سوئچنگ ٹائمنگ کی پیمائش کریں۔
- 40 یونٹس (پائلٹ رن):آرڈر 40 جمع PCBA. تیز رفتار تھرمل سائیکلنگ انجام دیں (10 سائیکل -20 ° C سے +70 ° C تک)۔ ناکامی کی شرح کی پیمائش کریں -- قابل قبول ہے ≤ 2 بورڈز فیل (5%)۔
- 400 یونٹس (پہلی پیداوار لاٹ):پائلٹ کے پاس ہونے کے بعد، 400 یونٹس کا آرڈر دیں۔ شماریاتی نمونے استعمال کریں (بڑے نقائص کے لیے AQL 0.65، معمولی کے لیے 1.5)۔ میگنیفیکیشن کے تحت سولڈر جوائنٹ کے معیار کے لیے ہر 20ویں بورڈ کو چیک کریں۔
ایک فیکٹری جو 40 یونٹوں کے ادا شدہ پائلٹ چلانے سے انکار کرتی ہے وہ عمل میں عدم مطابقت کو چھپا رہی ہے۔ چلو۔
FAQ 3 -- درجہ حرارت کنٹرولر PCBA فیکٹری کو کیا وارنٹی اور ذمہ داری پیش کرنی چاہئے؟
جواب:پیشہ ورانہدرجہ حرارت کنٹرولر PCBAفیکٹریاں فراہم کرتی ہیں:
- 1 سالہ کاریگری وارنٹی- سولڈر جوائنٹ کی ناکامیوں، اٹھائے گئے پیڈز، اجزاء کی غلط جگہ کا احاطہ کرتا ہے۔
- 90 دن کے اجزاء کی وارنٹی-- اگر انہوں نے پرزے حاصل کیے ہیں، تو وہ اجزاء کی خرابیوں کی وجہ سے کسی بھی DOA (آمد پر مردہ) بورڈز کو تبدیل کر دیتے ہیں۔ 90 دنوں کے بعد، اجزاء کی وارنٹی اصل کارخانہ دار کی پالیسی (اکثر 1--3 سال) کی پیروی کرتی ہے۔
- ذمہ داری کی حد- معیاری معاہدے PCBA کی انوائس ویلیو کی ذمہ داری کو محدود کرتے ہیں۔ مشن کے لیے اہم ایپلی کیشنز (میڈیکل لائف سپورٹ، ہوائی جہاز) کے لیے، اعلی ذمہ داری کے ساتھ ایک الگ معیار کے معاہدے پر بات چیت کریں۔
وارنٹی کی شرائط ہمیشہ تحریری طور پر حاصل کریں۔پہلےجمع کروانا معروف فیکٹریاں اپنے پروفارما انوائس میں کوالٹی سیکشن شامل کرتی ہیں۔ کسی بھی فیکٹری سے پرہیز کریں جس میں کہا گیا ہو کہ "اسمبلڈ بورڈز پر کوئی وارنٹی نہیں" -- یہ فوری طور پر نااہلی ہے۔
فوری طور پر بچنے کے لیے سرخ جھنڈے
| سرخ پرچم | کیوں خطرناک؟ |
|---|---|
| "ہمیں آپ کی Gerber فائلوں کی ضرورت نہیں ہے" | DFM انجام نہیں دے سکتا -- اسمبلی کی خرابیوں کا زیادہ خطرہ |
| "ٹیسٹ اضافی لاگت ہے" | اندرون ملک FCT کی صلاحیت کی نشاندہی نہیں کرتا ہے۔ |
| "ہم مساوی حصے استعمال کرتے ہیں" (برانڈ کی منظوری کے بغیر) | ممکنہ طور پر جعلی یا غیر مخصوص اجزاء |
| "پروٹو ٹائپ کے لیے کم از کم آرڈر 5,000 پی سیز" | این پی آئی کو سپورٹ کرنے کو تیار نہیں -- ناقص انجینئرنگ کلچر |
| ناکارہ اسمبلیوں پر واپسی کی کوئی پالیسی نہیں۔ | تمام خطرات کو آپ پر منتقل کرتا ہے۔ |
حتمی تجویز -- ایک 5 قدمی انتخابی ورک فلو
1. شارٹ لسٹ 3--5 فیکٹریاںاوپر دیے گئے سرٹیفیکیشن اور ٹیسٹ کی اہلیت کے فلٹرز کا استعمال کرتے ہوئے
2. وہی تکنیکی ڈیٹا پیک بھیجیں۔(Gerbers، BOM، اسمبلی ڈرائنگ) سب کے لیے۔
3. ڈی ایف ایم رپورٹس کا موازنہ کریں۔-- وہ فیکٹری جو مزید مسائل تلاش کرتی ہے وہ سب سے مکمل ہے۔
4. دو بہترین امیدواروں سے 10 پروٹو ٹائپس آرڈر کریں۔-- ان کو اپنے سسٹم میں ساتھ ساتھ ٹیسٹ کریں۔
5. فاتح سے 40 یونٹ کا پائلٹ چلائیں۔سالانہ حجم کا ارتکاب کرنے سے پہلے۔
A درجہ حرارت کنٹرولر PCBAفیکٹری جو اس عمل کو پاس کرتی ہے وہ مہینوں کے بجائے سالوں میں مستقل معیار فراہم کرے گی۔
اس گائیڈ کے تمام معیارات پر پورا اترنے والی پہلے سے جانچ شدہ فیکٹریوں کی فہرست کے لیے، اپنے سالانہ حجم اور فی بورڈ ہدف کی قیمت کے ساتھ رابطہ کریں۔ مماثل سفارش کے لیے اپنے سینسر کی قسم (NTC/PT100/thermocouple) شامل کریں۔
