نائٹروجن ریفلو سولڈرنگ کیا ہے اور اس پر کیوں غور کریں؟
نائٹروجن ری فلو تندور میں معیاری ہوا کو 99.9% خالص N₂ سے بدل دیتا ہے۔ آکسیجن کی عدم موجودگی سولڈر پیسٹ اور اجزاء کے لیڈز پر آکسائیڈ بننے سے روکتی ہے۔
عمل کا موازنہ
پیرامیٹر اسٹینڈرڈ ایئر ریفلو نائٹروجن ری فلو (N₂)فرق آکسیجن لیول 20.9%< 1000 ppm (0.1%)200× کم O₂ گیلا کرنے کا زاویہ25--35°10--15°2× بہتر گیلا کرنا تھرمل پیڈز میں ووڈنگ کمی سر میں تکیے کے نقائص 0.5--2%< 0.05%10× کم سولڈر بالنگ ویزیبل نون کلینر بورڈز

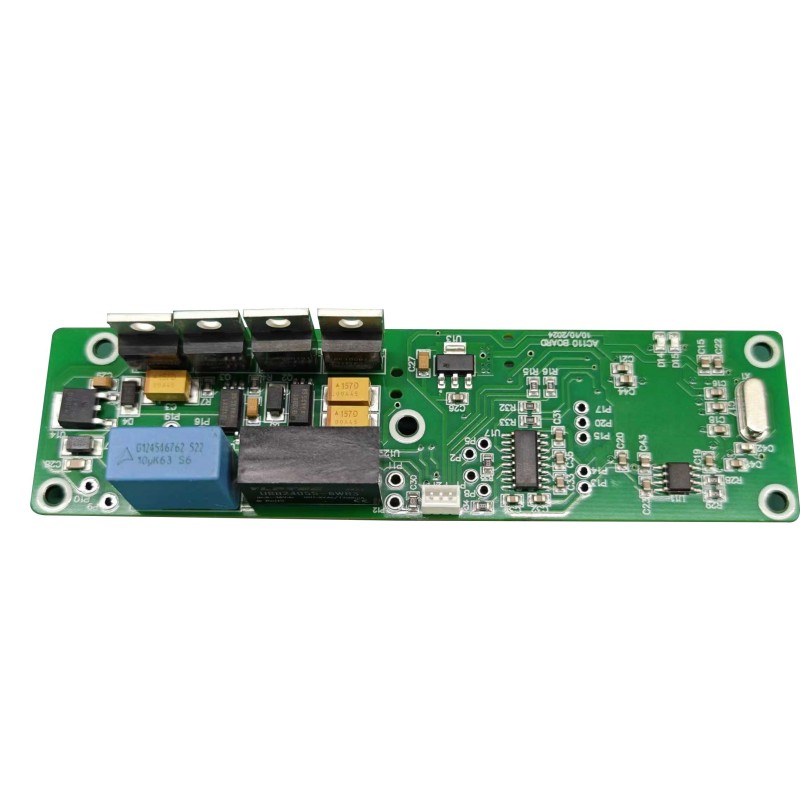

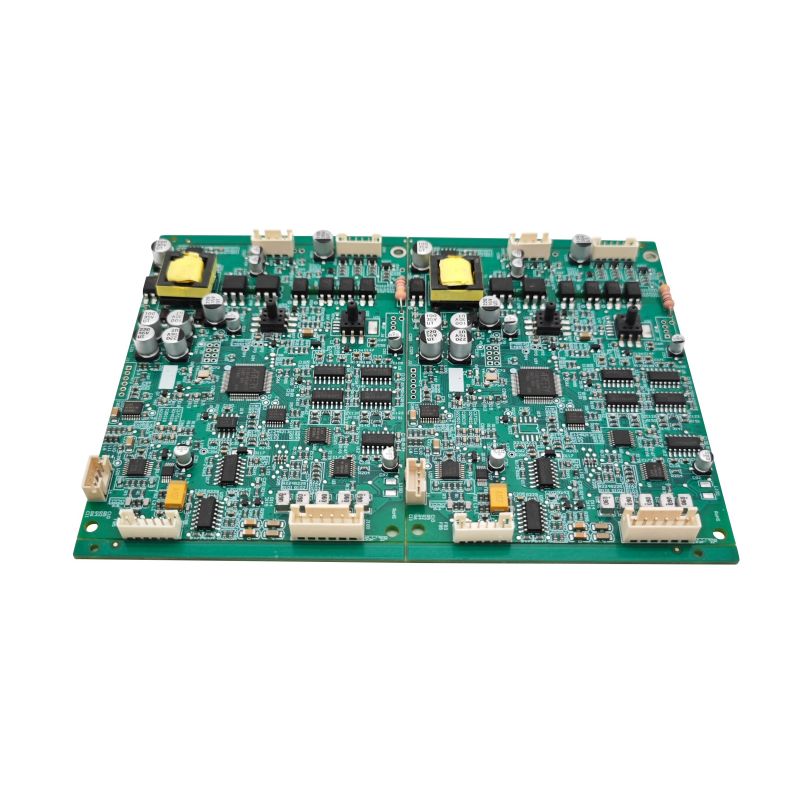

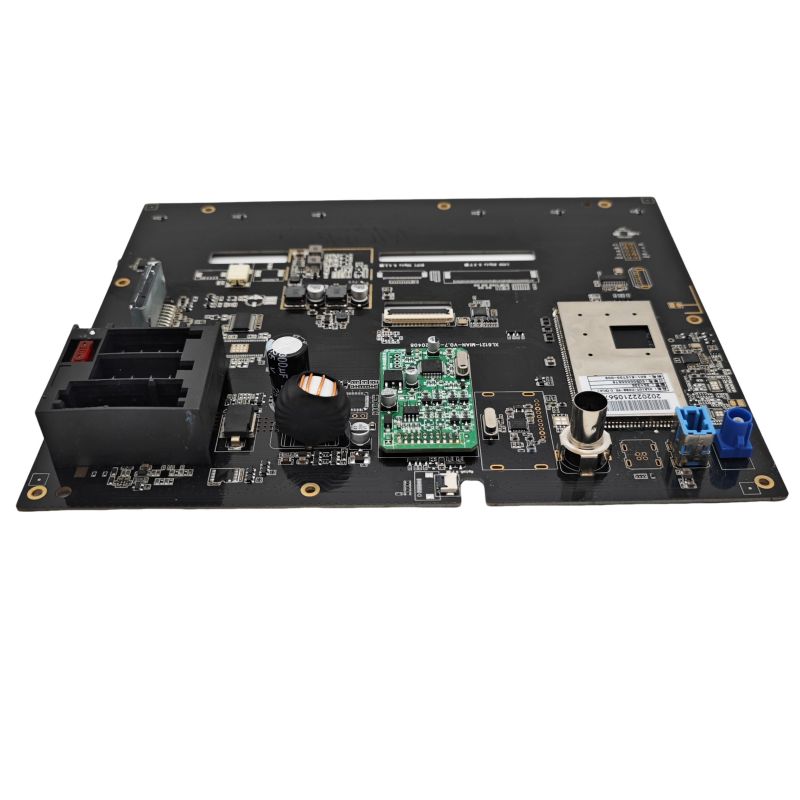

صنعتی روبوٹ PCBA پر آکسیکرن کا مسئلہ
صنعتی روبوٹ PCBA اکثر MOSFETs، گیٹ ڈرائیورز، اور پاور مینجمنٹ ICs کے تحت بڑے تھرمل پیڈز (ایکسپوزڈ کاپر) استعمال کرتا ہے۔ یہ پیڈ ہوا کے بہاؤ میں تیزی سے آکسائڈائز ہوتے ہیں، سولڈر کو مکمل طور پر گیلا ہونے سے روکتے ہیں۔ نتیجہ voids ہے جو گرمی کو پھنستا ہے اور 1000+ آپریٹنگ اوقات کے بعد فیلڈ میں ناکامی کا سبب بنتا ہے۔
جہاں نائٹروجن ری فلو واضح قدر فراہم کرتا ہے۔
ہر صنعتی روبوٹ PCBA کو یکساں طور پر فائدہ نہیں پہنچاتا۔ نائٹروجن مخصوص حالات میں معنی رکھتا ہے۔
بڑے تانبے کے علاقے اور بھاری اجزاء
بورڈ فیچر ایئر ری فلو رسک نائٹروجن بینیفٹ 10×10 ملی میٹر تھرمل پیڈ> 30% voids، گرم مقامات <8% voids، یکساں 20+ پرت بورڈ (موٹی) تہوں میں غیر مساوی حرارت گیلا کرنے والے بڑے کنیکٹرز کے ذریعے بہتر گرمی کی منتقلی (40+ پن) ہیڈ-آئی جی ٹی 10% جوائنٹ 1000000000000000000000 روپے تک ہیڈ ڈیفیکٹ فارم (روبوٹ موٹر ڈرائیوز) طویل صاف سطحوں کو صاف کرنے کے دوران آکسیکرن
حقیقی دنیا کا ڈیٹا: چھ محور والے روبوٹ کنٹرولر PCBA میں ایک ہی بورڈ پر 12 پاور MOSFETs کے ساتھ، نائٹروجن ری فلو 24 مہینوں میں 3.2% سے 0.4% تک کم کر دیتا ہے۔ پرائمری فیل موڈ -- تھرمل پیڈ ویوائڈز جو زیادہ گرمی کا باعث بنتے ہیں -- 87 فیصد گر گئے۔
کم وولٹیج، ہائی کرنٹ کے نشانات
سروو ڈرائیوز کے لیے صنعتی روبوٹ PCBA اندرونی تہوں پر 30--80A رکھتا ہے۔ کرنٹ سینس ریزسٹرس (0.5 mΩ، 2512 پیکیج) کے تحت ویوائڈز مزاحمتی تغیر پیدا کرتے ہیں جو ٹارک ریڈنگ کو خراب کر دیتے ہیں۔
کرنٹ سینس کمپوننٹ ایئر ری فلو ویری ایشن نائٹروجن ری فلو ویری ایشن 4-ٹرمینل شنٹ (2512) ±8% voiding کی وجہ سے±1.5% سینس ریزسٹر درجہ حرارت میں اضافہ15°C5°CCalibration drift 500 سائیکلوں کے بعد12%2%
جہاں نائٹروجن ری فلو غیر ضروری ہے۔
نائٹروجن لاگت میں اضافہ کرتا ہے (اوون میں ترمیم + گیس کی کھپت = $0.08--0.12 فی PCBA)۔ ان معاملات کے لیے اسے استعمال نہ کریں۔
کم تھرمل ماس کے ساتھ چھوٹے بورڈ
منظرنامے نائٹروجن کی ضرورت نہیں ایک طرفہ، <50 اجزاءہوا کا ری فلو <8% voids پیدا کرتا ہے تمام چھوٹے پیکجز (0402, QFN 3×3) کوئی بڑا تھرمل پیڈ نہیں لیڈ فری SAC305 جس میں کوئی حساس پرزہ نہیں معیاری فلوکس ہینڈل ایئر ری فلو کی لاگت سے کم ہے جائز نہیں
ہائی ایکٹیویٹی فلوکس استعمال کرنے والے بورڈز
کچھ غیر صاف بہاؤ (جیسے Senju M705-GRN360-K2-V) ایکٹیویٹر پر مشتمل ہوتے ہیں جو 240°C تک ہوا میں مؤثر طریقے سے کام کرتے ہیں۔ نائٹروجن کوئی قابل پیمائش فائدہ نہیں ڈالتا۔ آکسیجن کی حساسیت کے لیے فلوکس ڈیٹا شیٹ چیک کریں۔
صنعتی روبوٹ PCBA کے لیے نفاذ کے پیرامیٹرز
اگر آپ نائٹروجن استعمال کرنے کا فیصلہ کرتے ہیں تو ان مخصوص ترتیبات کو لاگو کریں۔
نائٹروجن کے نیچے تندور کا پروفائل
زون کا درجہ حرارت ٹائمO₂ ٹارگٹ پری ہیٹ150--180°C60--90 سیکنڈ< 5000 ppmSoak180--210°C60--90 سیکنڈ< 2000 ppmReflow چوٹی (SAC305)240---250°C300-c< ppmCooling-5°C/sec ریمپ---کوئی ضرورت نہیں۔
تنقیدی: ری فلو چوٹی کے دوران O₂ کو 1000 ppm سے نیچے رکھیں۔ 1500 ppm سے اوپر، فائدہ غائب ہو جاتا ہے -- voids ہوا کے ری فلو کی سطح پر واپس آتی ہے۔
نائٹروجن بہاؤ کی شرح اور طہارت
پیرامیٹر کی سفارش 99.9% کم از کم (3.0 گریڈ) اوس پوائنٹ-40°C یا کم بہاؤ کی شرح15--25 m³/گھنٹہ (عام 6-زون اوون)
لاگت کا تخمینہ: 100×150 ملی میٹر کے ایک عام صنعتی روبوٹ PCBA کے لیے، نائٹروجن 10,000 والیوم میں $0.10 فی بورڈ کا اضافہ کرتا ہے۔ 100,000 والیوم پر، لاگت گر کر $0.04 فی بورڈ رہ جاتی ہے۔
نائٹروجن بینیفٹ کی توثیق کے لیے جانچ
اپنے صنعتی روبوٹ PCBA کے لیے نائٹروجن کا ارتکاب کرنے سے پہلے، یہ دو ٹیسٹ چلائیں۔
باطل موازنہ (ایکس رے)
1. ہوا میں 20 بورڈز، نائٹروجن میں 20 بورڈز کو ری فلو کریں۔
2. ہر بورڈ کو 0° اور 45° جھکاؤ پر ایکسرے کریں۔
3. سب سے بڑے تھرمل پیڈ کے نیچے خالی جگہ کی پیمائش کریں (مثال کے طور پر، موٹر ڈرائیور IC)
4. نائٹروجن جواز کے لیے معیار پاس کریں۔: ہوا کے مقابلے میں صفر کی کمی> 50%
کراس سیکشن اور شیئر ٹیسٹ
ٹیسٹ ایئر ری فلو کا نتیجہ نائٹروجن ٹارگٹ آئی ایم سی موٹائی (انٹر میٹالک)1--3 µm ناہموار2--4 µm یونیفارم ویوڈ قطر> 200 µm عام <100 µm نایاب بال شیئر طاقت (0.5 ملی میٹر BGA)800--10001000gf-1000gf-
FAQ -- صنعتی روبوٹ PCBA کے لیے نائٹروجن ری فلو کے بارے میں عام سوالات
Q1: کیا نائٹروجن ری فلو صنعتی روبوٹ PCBA کے لیے سولڈر جوائنٹ کی وشوسنییتا کو بہتر بناتا ہے
A:ہاں، لیکن صرف مخصوص ناکامی کے طریقہ کار کے لیے۔ صنعتی روبوٹ سروو موٹرز اور گیئر باکسز سے 5--50 Grms وائبریشن کا تجربہ کرتے ہیں۔ دو کمپن سے متعلق ناکامیاں نائٹروجن کے ساتھ بہتر ہوتی ہیں:
کرکینڈل ویوائڈنگ-- ہوا کے ری فلو میں، کاپر ٹن انٹرمیٹالک (IMC) کی نمو بے قاعدہ ہوتی ہے، جس سے انٹرفیس میں خوردبینی خلا پیدا ہوتا ہے۔ کمپن کے تحت، یہ خالی جگہیں 5000--10،000 گھنٹے کے بعد اکٹھی ہو جاتی ہیں اور ٹوٹ جاتی ہیں۔ نائٹروجن ری فلو بغیر خالی جگہوں کے یکساں IMC (Cu₆Sn₅ پرت) پیدا کرتا ہے۔ وائبریشن ٹیسٹنگ (20 Grms، 10--2000 Hz، 100 گھنٹے) دکھاتا ہے کہ نائٹروجن جوڑ 3× زیادہ زندہ رہتے ہیں۔
بھاری اجزاء کے قریب سولڈر تھکاوٹ-- صنعتی روبوٹ PCBA پر بڑے ٹرانسفارمرز (15×15 ملی میٹر) روبوٹ وارم اپ (25°C سے 85°C) کے دوران تفریق تھرمل توسیع کا تجربہ کرتے ہیں۔ ہوا کے بہاؤ میں، voids اجزاء کے کونوں کے نیچے مرتکز ہوتے ہیں جہاں تناؤ سب سے زیادہ ہوتا ہے۔ یہ voids کریک انیشیشن سائٹس کے طور پر کام کرتے ہیں۔ نائٹروجن کے ساتھ، باطل سے پاک جوڑ تناؤ کو یکساں طور پر تقسیم کرتے ہیں۔
مقداری بہتری-- تیز زندگی کی جانچ (تھرمل جھٹکا -40 ° C سے +125 ° C، 1000 سائیکل + بیک وقت کمپن) دکھاتا ہے:
- ایئر ری فلو جوائنٹ: 12% پھٹے یا ناکام
- نائٹروجن ریفلو جوائنٹ: 1.5% پھٹے
تاہم، نائٹروجن ناقص ڈیزائن شدہ پیڈ جیومیٹری یا غلط سٹینسل یپرچرز کو ٹھیک نہیں کرتا ہے۔ ہمیشہ پہلے ان کو بہتر بنائیں، پھر نائٹروجن شامل کریں۔
Q2: صنعتی روبوٹ PCBA پاور مراحل کے لیے کون سا صفر فیصد قابل قبول ہے، اور کیا نائٹروجن اسے حاصل کر سکتا ہے؟
A:صنعتی روبوٹ PCBA پاور سٹیجز (موٹر ڈرائیوز، IGBTs، MOSFETs) کے لیے، قابل قبول وائڈنگ تھرمل بوجھ پر منحصر ہے۔ تین درجے موجود ہیں:
ٹائر 1 -- ہائی پاور (مسلسل> 20A فی FET)
قابل قبول خالی جگہ: <5%۔ واحد باطل قطر: <0.2 ملی میٹر۔ یہ صرف نائٹروجن ری فلو (1000 پی پی ایم O₂) پلس ویکیوم ری فلو (اختیاری) کے ساتھ ہی حاصل کیا جا سکتا ہے۔ نائٹروجن کے بغیر، عام خالی جگہیں 15--25% ہوتی ہیں۔
ٹائر 2 -- درمیانی طاقت (10--20A چوٹی، وقفے وقفے سے)
قابل قبول خالی جگہ: <10%۔ کوئی واحد باطل> 0.5 ملی میٹر نہیں۔ نائٹروجن ری فلو مسلسل 5--8% voids حاصل کرتا ہے۔ ہوا کا ری فلو 12--18% پیدا کرتا ہے -- اکثر معمولی لیکن اگر تھرمل سمولیشن اجازت دیتا ہے تو گزر جاتا ہے۔
ٹائر 3 -- کم طاقت (<5A، سگنل ICs)
قابل قبول خالی جگہ: <25%۔ voids کا کم سے کم تھرمل اثر ہوتا ہے۔ نائٹروجن غیر ضروری ہے۔ ہوا کا بہاؤ کافی ہے۔
کیا نائٹروجن ویکیوم کے بغیر ٹائر 1 حاصل کر سکتی ہے؟نہیں۔ ذیلی 5% voids کے لیے (SIC MOSFETs یا GaN آلات کے لیے اہم)، آپ کو ویکیوم ری فلو کی ضرورت ہے (سولڈر پگھلنے کے بعد گیسوں کو ہٹاتا ہے)۔ نائٹروجن + ویکیوم 1--3% voids حاصل کرتا ہے۔
صنعتی روبوٹ PCBA کے لیے ٹیسٹ پروٹوکول: 10 بورڈز پر خالی جگہوں کی پیمائش کریں۔ اگر اوسط سے 15% ہو تو نائٹروجن شامل کریں۔ اگر اوسطاً 8--15% اور بجلی کی کھپت <2W فی جزو، ہوا قابل قبول ہے۔ اگر <8% درکار ہو تو، نائٹروجن پلس سٹینسل آپٹیمائزیشن (تھرمل پیڈ میں بہاؤ کو چھوڑنے کے لیے) کی وضاحت کریں۔
Q3: کیا میں صنعتی روبوٹ PCBA کی پیداوار کے لیے اپنے موجودہ ایئر ری فلو اوون کو نائٹروجن میں تبدیل کر سکتا ہوں؟
A:ہاں، لیکن تین غیر گفت و شنید ترمیم کے ساتھ۔ بہت سے مینوفیکچررز جزوی تبدیلی کی کوشش کرتے ہیں اور ناکام رہتے ہیں۔
ترمیم 1 -- اوون سیل کرنا
ایئر ری فلو اوون میں داخلی/باہر نکلنے کے پردے اور زون کے درمیان خلا ہوتے ہیں۔ نائٹروجن کی پاکیزگی کے لیے آکسیجن کے اندراج <50 L/منٹ کی ضرورت ہوتی ہے۔ انسٹال کریں:
- دوہری پرت والے مقناطیسی پردے (سادہ زنجیروں کی جگہ لے لیتے ہیں)
- مثبت پریشر کنٹرول (اوون کے اندر 1--2 ملی میٹر H₂O)
- تمام رسائی پینلز کو اعلی درجہ حرارت والے سلیکون گسکیٹ کے ساتھ سیل کریں۔
سیل کیے بغیر، آپ 3--5× زیادہ نائٹروجن استعمال کریں گے (قیمت $0.30--$0.50 فی بورڈ) اور پھر بھی آپ کے پاس 5000 ppm O₂ چوٹی پر ہے -- مناسب طریقے سے ٹیون کیے گئے ہوا کے تندور سے بھی بدتر۔
ترمیم 2 -- آکسیجن مانیٹرنگ سسٹم
دو زرکونیا O₂ سینسرز انسٹال کریں: ایک پری ہیٹ زون میں، ایک ری فلو پیک زون میں۔ سینسر کو ماہانہ کیلیبریٹ کیا جانا چاہیے۔ بہت سے صنعتی روبوٹ PCBA مینوفیکچررز انشانکن کو چھوڑ دیتے ہیں، پھر تعجب کرتے ہیں کہ واپسی کو باطل کیوں کرتے ہیں۔
ترمیم 3 -- کنویئر اور چکنا
معیاری تندور کنویئر چکنا کرنے والے مادے نائٹروجن میں بخارات بن جاتے ہیں (آکسیجن کی عدم موجودگی سڑن کے درجہ حرارت کو تبدیل کرتی ہے)۔ perfluoropolyether (PFPE) چکنائی استعمال کریں۔ Kester یا Klüber برانڈز۔ معیاری چکنا کرنے والا بورڈ کو آلودہ کرے گا اور سولڈر بالز بنائے گا۔
تبادلوں کی لاگت اور ٹائم لائن:
- سامان: $8,000--$15,000 (سیل، پردے، سینسر، بہاؤ کنٹرول)
- انسٹالیشن: 2 دن کا ڈاؤن ٹائم
- نائٹروجن کی فراہمی: مائع ٹینک یا PSA جنریٹر ($300--$500/ماہ کا لیز)
- صنعتی روبوٹ PCBA والیوم کے لیے ادائیگی کی مدت> 50,000/سال: 6--8 ماہ (کم دوبارہ کام اور فیلڈ ریٹرن سے)
تبدیل نہ کریں۔اگر آپ کا سالانہ حجم 20,000 بورڈز سے کم ہے۔ اس کے بجائے ایک کنٹریکٹ مینوفیکچرر استعمال کریں جس میں پہلے سے ہی نائٹروجن ری فلو ہو۔
فیصلہ میٹرکس - کیا آپ کو نائٹروجن استعمال کرنا چاہئے؟
فیکٹر ایئر ری فلو کافی نائٹروجن تجویز کردہ تھرمل پیڈز > 25 mm²NoYes اجزاء کے ساتھ ایکسپوزڈ کاپر بیس (QFN, DFN) NoYesBGA پچ < 0.8 mmNoYesRobot PCBA آپریٹنگ > 60°C ایمبیئنٹNoYesField <%5% ہدف ناکامی۔ سال نہیں ہے لیڈ فری سولڈر (SAC305) بغیر کلین فلوکس کے ساتھ کبھی کبھار بڑے بورڈز کے لیے حجم < 10,000 بورڈز/سال ہاں نہیں (قیمت غیر موثر)
حتمی سفارش
نائٹروجن ری فلو صنعتی روبوٹ PCBA کے لیے واضح معنی رکھتا ہے جس میں شامل ہیں:
- بڑے تھرمل پیڈ (> 25 mm²)
- بے نقاب ڈائی پیڈ کے ساتھ BGAs یا QFNs
- کوئی بھی پاور اسٹیج ڈسپیٹنگ> 5W فی جزو
- وشوسنییتا کی ضرورت < 1% 5 سالوں میں فیلڈ میں ناکامی۔
نائٹروجن سادہ، کم طاقت والے صنعتی روبوٹ PCBA (سینسر انٹرفیس، I/O بورڈز) کے لیے کوئی معنی نہیں رکھتا جس میں چھوٹے اجزاء اور کوئی تھرمل چیلنجز نہیں ہیں۔
عملی مشورہ: نائٹروجن میں 100 بورڈ ٹرائل چلائیں۔ ایکس رے خالی کرنا۔ اپنے موجودہ ہوا کے بہاؤ کے نتائج سے موازنہ کریں۔ اگر خالی جگہ 50 فیصد سے زیادہ کم ہو جائے تو نائٹروجن لگائیں۔ اگر 30% سے کم کمی ہو تو، آپ کا فلوکس یا سٹینسل ڈیزائن اصل مسئلہ ہے -- پہلے ان کو ٹھیک کریں۔
