الیکٹرانکس مینوفیکچرنگ اور SEO میں 20 سال کے ساتھ، میں نے سینکڑوں ایگزٹ سائن اسمبلیوں کا آڈٹ کیا ہے۔ اس گائیڈ میں تکنیکی وضاحتیں، تعمیل کے معیارات، اور حقیقی دنیا کی کارکردگی کے میٹرکس کا احاطہ کیا گیا ہے جنہیں سہولت مینیجرز اور تصریح کرنے والے درحقیقت تلاش کرتے ہیں۔

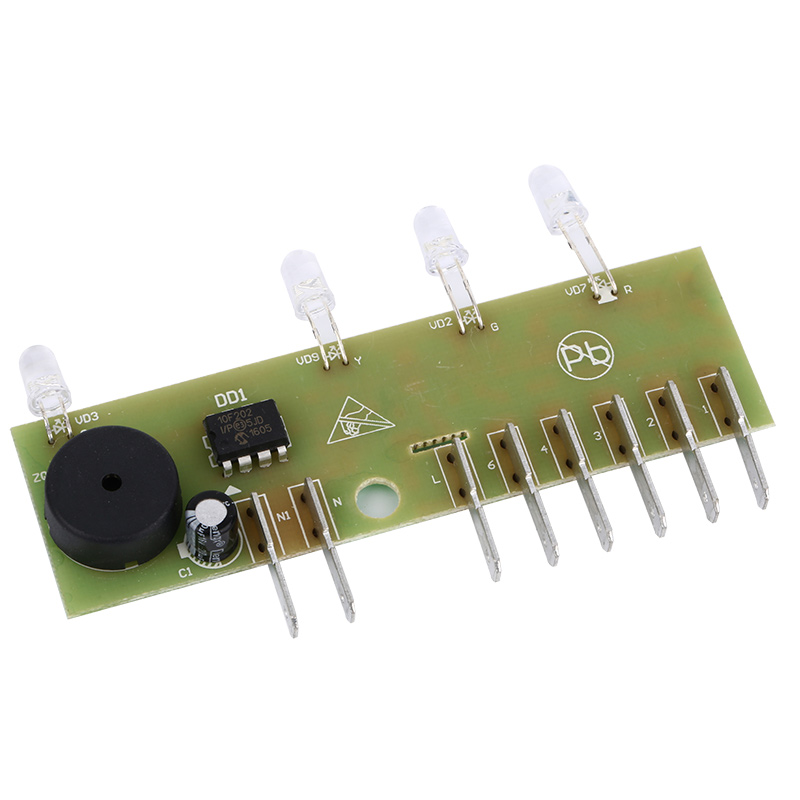

ایگزٹ سائن PCBA کو کیا مختلف بناتا ہے؟
معیاری لائٹنگ بورڈز کے برعکس، ایک ایگزٹ سائن پی سی بی اے کو بیک وقت تین افعال کا انتظام کرنا چاہیے:
- دوہری طاقت کے راستے:AC لائن ان پٹ (120V یا 277V) کے علاوہ بیک اپ بیٹری چارجنگ سرکٹ۔
- ہنگامی منتقلی سوئچنگ:بجلی کے نقصان کے 0.1 سیکنڈ کے اندر اندر DC بیٹری میں خودکار سوئچ اوور۔
- ایل ای ڈی سٹرنگ مینجمنٹ:6 سے 36 سرخ یا سبز ایل ای ڈی کے لیے مستقل کرنٹ کنٹرول۔
چونکہ بلڈنگ کوڈز بجلی کی خرابی کے دوران 90 منٹ کی روشنی کا حکم دیتے ہیں، PCBA ڈیزائن کو کم پرسکون کرنٹ اور قابل اعتماد بیٹری چارجنگ کو ترجیح دینی چاہیے۔
بنیادی تکنیکی وضاحتیں
ذیل میں درج تمام پیرامیٹرز UL 924 اور NFPA 101 کے معیار پر پورا اترتے ہیں یا اس سے زیادہ ہیں۔ ہمیشہ اپنے سپلائر سے سرٹیفیکیشن کی تصدیق کریں۔
ان پٹ اور آؤٹ پٹ پاور
پیرامیٹر اسٹینڈرڈ ویلیو کمپلائنس ان پٹ وولٹیج (AC)120V / 277V / 347V (50-60Hz)UL 924Emergency Mode Voltage6V to 12V DC (NiCd یا LiFePO4 بیٹری)NFPA 101 ٹوٹل آؤٹ پٹ پر LPowerde8WEd فیکٹر (AC موڈ)≥0.90 مکمل loadIEC 61000-3-2Efficiency>82% (AC-DC کنورژن)DOE 2021 معیارات
بیٹری چارج کرنے کی تفصیلات
پیرامیٹر ویلیو نوٹس چارج وولٹیج (NiCd) 7.2V سے 8.4V (6V برائے نام پیک کے لیے) درجہ حرارت معاوضہ چارج کرنٹ 50mA سے 200mA (مسلسل کرنٹ) زیادہ گرم بیٹری کی قسم کو روکتا ہے وقت 24 گھنٹے (100% گنجائش) یو ایل کی ضروریات کو پورا کرتا ہے کم بیٹری کٹ آف 5.4V ±0.2V گہرے خارج ہونے کو روکتا ہے
ماحولیاتی اور جسمانی
پیرامیٹر ریٹنگ آپریٹنگ ٹمپریچر0°C سے +50°C (انڈور) / -10°C سے +55°C (نم جگہ) اسٹوریج ٹمپریچر-20°C سے +60°CPCB بیس میٹریلFR4 (Tg 130°C کم از کم) یا CEM-1 لاگت میں کمی کے ورژن کے لیے۔ 2 آانس تک. (پرائمری پاور ٹریس کے لیے 2 اوز کی ضرورت ہوتی ہے۔) فلیمیبلٹی ریٹنگ یو ایل 94V-0 (بورڈ پر نشان زد)
UL 924 کمپلائنٹ PCBA کی کلیدی ڈیزائن کی خصوصیات
ایک کوڈ کے مطابقسائن پی سی بی اے سے باہر نکلیں۔اختیاری نہیں ہے. یہ ہے انسپکٹرز کیا چیک کرتے ہیں۔
1. خودکار ایمرجنسی ٹرانسفر
- منتقلی کا وقت:بورڈ کو 0.1 سیکنڈ سے کم وقت میں AC سے بیٹری میں تبدیل ہونا چاہیے۔ انسانی آنکھ کو نظر آنے والی کوئی تاخیر معائنہ میں ناکام ہو جاتی ہے۔
- ٹیسٹ سرکٹری:انٹیگریٹڈ پش بٹن ٹیسٹ پوائنٹس کو AC مینز کو منقطع کیے بغیر بجلی کی ناکامی کی نقل کرنا چاہیے۔ یہ ایک لازمی UL 924 خصوصیت ہے۔
2. بیٹری مینجمنٹ سسٹم (BMS)
- اوور چارج تحفظ:جب بیٹری وولٹیج 8.4V (6V NiCd پیک کے لیے) تک پہنچ جائے تو PCBA کو چارج کرنا بند کر دینا چاہیے۔
- ریورس پولرٹی پروٹیکشن:اگر انسٹالر بیٹری کو پیچھے کی طرف جوڑتا ہے تو بیٹری ان پٹ پر ڈائیوڈ نقصان کو روکتے ہیں۔ یہ فیلڈ کی ناکامی کی ایک اہم وجہ ہے۔

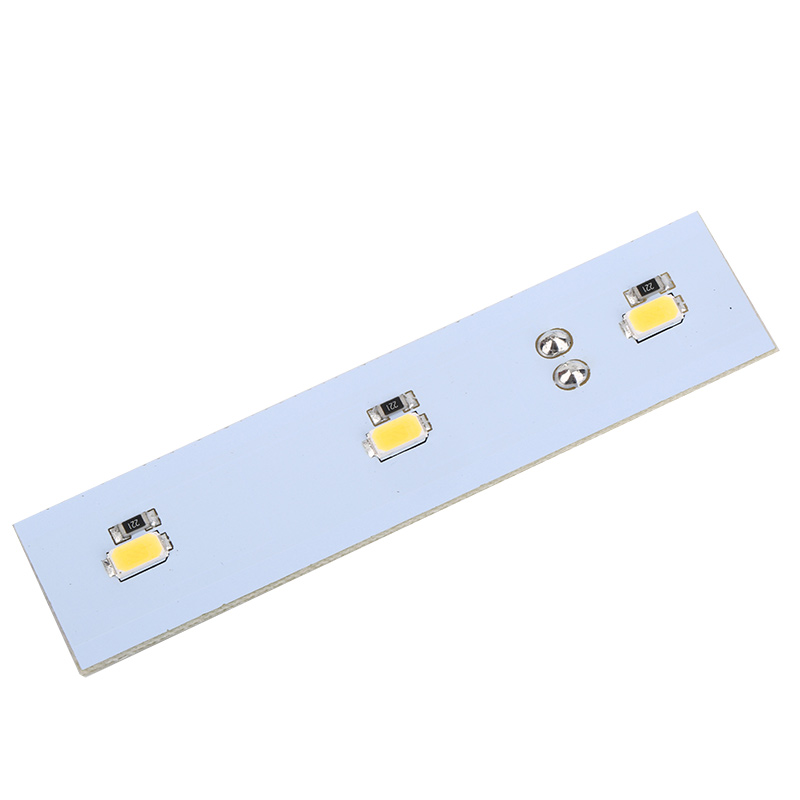

3. ایل ای ڈی کنفیگریشن لچک
زیادہ تر ایگزٹ سائن پی سی بی اے بورڈز متعدد ایل ای ڈی انتظامات کی حمایت کرتے ہیں:
- 6-ایل ای ڈی سیریز:ایلومینیم سے نکالے گئے نشانات (سرخ یا سبز) کے لیے معیاری۔
- 12-LED متوازی + سیریز:دو طرفہ نشانیوں کے لیے عام (دالان یا چھت پر چڑھا ہوا)۔
- 18 سے 36 ایل ای ڈی صفیں:ہائی لیمن ایگزٹ سائنز (100+ کینڈیلا) کے لیے استعمال کیا جاتا ہے۔
4. خود تشخیصی (جدید یونٹس)
پریمیم PCBAs میں ایک مائیکرو کنٹرولر شامل ہے جو:
- ہر 30 دن میں بیٹری کی گنجائش کو لاگ کرتا ہے۔
- بیٹری کی صحت کی نشاندہی کرنے کے لیے سرخ/سبز ایل ای ڈی کو جھپکتا ہے۔
- جب بیٹری شرح شدہ صلاحیت کے 80% سے کم ہو جائے تو ایک قابل سماعت الارم (اختیاری) کا اشارہ کرتا ہے۔
سرٹیفیکیشنز جن کی آپ کو تصدیق کرنی ہوگی۔
کسی بھی آرڈر سے پہلےسائن پی سی بی اے سے باہر نکلیں۔ان تین دستاویزات کی درخواست کریں:
سرٹیفیکیشن دائرہ اختیار کیا اس کی تصدیق کرتا ہے UL 924USAEmergency Lighting and Power EquipmentNFPA 101 (لائف سیفٹی کوڈ)USAI الیومینیشن کا دورانیہ (90 منٹ) اور منتقلی کا وقتCSA C22.2 نمبر 141Canada ایمرجنسی لائٹنگ کا سامانRoHS 3 (2015/2015 کے ذیلی قوانین)
انتباہ:سلکس اسکرین پرت پر مرئی UL نشان کے بغیر PCBA تقریبا یقینی طور پر غیر تصدیق شدہ ہے۔ فیلڈ انسپکٹر اس کے لیے آپ کی پوری عمارت کو ناکام بنا سکتے ہیں۔
مینوفیکچرنگ کے معیار کے اشارے
کسی سپلائر کی جانچ کرتے وقت اس چیک لسٹ کا استعمال کریں۔سائن پی سی بی اے سے باہر نکلیں۔.
- سولڈر ماسک رجسٹریشن:غلط ترتیب 0.005 انچ سے زیادہ نہیں ہونی چاہیے۔ ہائی وولٹیج کے نشانات پر بے نقاب تانبا ایک جھٹکا خطرہ ہے۔
- سلکس اسکرین کی اہلیت:تمام اجزاء ڈیزائنرز (R1, C2, IC1)، polarity مارکر، اور UL فائل نمبر اسمبلی کے بعد واضح طور پر پڑھنے کے قابل ہونے چاہئیں۔
- سوراخ کے اجزاء:بیٹری کنیکٹرز اور ٹیسٹ سوئچز کو ٹھنڈے جوڑوں سے بچنے کے لیے لہروں سے سولڈرڈ ہونا چاہیے، ہاتھ سے سولڈرڈ نہیں ہونا چاہیے۔
- کنفارمل کوٹنگ (اختیاری):نم جگہوں کے لیے (بستر خانے، باہر سے ڈھکے ہوئے باہر نکلنے کے لیے)، PCBA کو ایکریلک یا یوریتھین کی کنفارمل کوٹنگ کی ضرورت ہوتی ہے۔ تمام اجزاء پر دھندلا یا چمکدار ختم تلاش کریں۔
پی سی بی اے کے اکثر پوچھے گئے سوالات سے باہر نکلیں۔
ذیل میں تین تکنیکی سوالات ہیں جو مجھے سہولت کے انجینئرز اور پروکیورمنٹ ماہرین سے اکثر موصول ہوتے ہیں۔
Q1: کیا میں اپنے ایگزٹ سائن کے لیے مخصوص ایگزٹ سائن PCBA کے بجائے معیاری LED ڈرائیور PCBA استعمال کر سکتا ہوں؟
A:نہیں، اور یہی وجہ ہے کہ یہ خطرناک ہے۔ ایک معیاری ایل ای ڈی ڈرائیور PCBA میں تین اہم سرکٹس کی کمی ہے:
1. بیٹری بیک اپ سوئچنگ:معیاری ڈرائیور AC بجلی کے نقصان کا پتہ نہیں لگاتے ہیں۔ بندش کے دوران آپ کا ایگزٹ سائن فوری طور پر سیاہ ہو جائے گا، NFPA 101 کی خلاف ورزی کرتا ہے جس کے لیے 90 منٹ کی روشنی درکار ہوتی ہے۔
2. کم وولٹیج منقطع:اس کے بغیر، PCBA 5V سے نیچے کی بیٹری کو نکالنا جاری رکھے گا، تین چکروں کے اندر مستقل طور پر NiCd یا LiFePO4 سیلز کو تباہ کر دے گا۔
3. ٹیسٹ بٹن انٹرفیس:بلڈنگ انسپکٹرز کو دستی ٹیسٹ فنکشن کی ضرورت ہوتی ہے۔ معیاری ڈرائیوروں میں یہ سگنل پاتھ شامل نہیں ہوتا ہے۔
نیچے کی لکیر:درج کردہ UL 924 خریدیں۔سائن پی سی بی اے سے باہر نکلیں۔صرف عام بورڈ پر $5 کی بچت ناکام معائنے میں ہزاروں لاگت آئے گی۔
Q2: میرا ایگزٹ سائن PCBA گرم چلتا ہے۔ بیٹری پر 30 منٹ کے بعد ایل ای ڈی مدھم ہو جاتے ہیں۔ ناکام کیا؟
A:آپ کو بیٹری کی خرابی کا مسئلہ ہے، ایل ای ڈی کا مسئلہ نہیں۔ یہاں تشخیصی ترتیب ہے:
1. چارج وولٹیج چیک کریں:AC پاور لگانے کے ساتھ، بیٹری کے ٹرمینلز پر پیمائش کریں۔ آپ کو 7.2V سے 8.4V (6V NiCd پیک کے لیے) دیکھنا چاہیے۔ اگر وولٹیج 6.5V سے کم ہے، تو PCBA پر چارجنگ سرکٹ ناکام ہو گیا ہے۔
2. ٹیسٹ بیٹری کی صلاحیت:بیٹری کو منقطع کریں اور اسے ایک ریزسٹر کے ساتھ لوڈ کریں جو 200mA کھینچتا ہے۔ ایک صحت مند 6V NiCd پیک کم از کم 90 منٹ تک 5.4V سے اوپر رہنا چاہیے۔
3. سنکنرن کی جانچ کریں:NiCd بیٹریاں 3-5 سال کے بعد پوٹاشیم ہائیڈرو آکسائیڈ کا اخراج کرتی ہیں۔ یہ سفید کرسٹل کی باقیات PCBA پر تانبے کے نشانات کو کھا جاتی ہیں۔ اگر آپ کو کہیں بھی سفید پاؤڈر نظر آئے تو بیٹری اور PCBA دونوں کو فوری طور پر تبدیل کریں۔
عام فکس:بیٹری کو ہر 4 سال بعد تبدیل کریں، چاہے یہ نشان کام کرے۔ یہ پوشیدہ صلاحیت کے نقصان کو روکتا ہے۔
Q3: میں کیسے تصدیق کروں کہ 500 ایگزٹ سائن PCBA بورڈز کا ایک بیچ ہر ایک کو جانچے بغیر UL کے مطابق ہے؟
A:آپ تصدیق کی تین پرتوں پر انحصار کرتے ہیں:
1. UL فالو اپ سروس (FUS):ہر حقیقی UL درج PCBA ایک فیکٹری سے آتا ہے جو غیر اعلانیہ UL آڈٹ کی اجازت دیتا ہے۔ بورڈ پر موجود UL نشان میں ایک فائل نمبر شامل ہونا چاہیے (مثال کے طور پر، UL E123456)۔ اس نمبر کو UL کے Product iQ ڈیٹا بیس پر تلاش کریں۔ اگر یہ ظاہر نہ ہو تو نشان جعلی ہے۔
2. تاریخ کوڈ مماثل:PCBA سلکس اسکرین میں ڈیٹ کوڈ (YYWW فارمیٹ) ہونا چاہیے۔ یقینی بنائیں کہ یہ تاریخ کا کوڈ UL سرٹیفیکیشن رپورٹ کی پیداواری مدت سے میل کھاتا ہے۔ اس کھڑکی کے باہر بنائے گئے بورڈز کا احاطہ نہیں کیا گیا ہے۔
3. بے ترتیب تباہ کن جانچ:ہر 500 یونٹس کے لیے 2 تختیاں قربان کریں۔ انہیں کھولیں اور ان کا معائنہ کریں:
- درست فیوز کی درجہ بندی (مثال کے طور پر، 250V 3A سست دھچکا)۔
- مناسب ٹرانسفارمر تنہائی (پرائمری اور سیکنڈری کے درمیان 0.125 انچ کم از کم کلیئرنس)۔
- کوئی غیر منظور شدہ جزو متبادل نہیں (مثلاً، 105°C کی بجائے 85°C کیپسیٹرز)۔
پرو ٹپ:بڑے آرڈرز کی ادائیگی سے پہلے اپنے سپلائر سے "یو ایل نوٹس آف اتھارٹی" کی درخواست کریں۔
خلاصہ: دائیں ایگزٹ سائن PCBA کا انتخاب کرنا
ایک معیارسائن پی سی بی اے سے باہر نکلیں۔تین غیر گفت و شنید خصوصیات سے بیان کیا گیا ہے:
1. UL 924 لسٹنگایک قابل تصدیق فائل نمبر کے ساتھ۔
2. 0.1 سیکنڈ کے اندر خودکار منتقلیمناسب کم وولٹیج منقطع کے ساتھ۔
3. بیٹری چارجنگ سرکٹNiCd، NiMH، یا LiFePO4 کیمسٹری کے لیے ڈیزائن کیا گیا ہے۔
سہولت مینیجرز کے لیے، خود تشخیصی والے بورڈز کو ترجیح دیں۔ OEMs کے لیے، ہمیشہ پاور ٹریسز اور UL 94V-0 لیمینیٹ پر 2 اوز کاپر کی وضاحت کریں۔ تصدیق شدہ مینوفیکچرنگ دستاویزات اور فریق ثالث سرٹیفیکیشن کوڈ کی تعمیل اور مکین کی حفاظت کا واحد قابل اعتماد راستہ ہے۔
