ایک قابل اعتماد پلانٹنگ لائٹ PCBA کیسے بنائیں

پودے لگانے کی لائٹس (باغبانی کی ایل ای ڈی فکسچرز) مطلوبہ حالات میں کام کرتی ہیں: 12-16 گھنٹے مسلسل روزانہ آپریشن، زیادہ نمی والے ماحول (60-90% RH)، اور اہم تھرمل تناؤ۔ PCBA پورے فکسچر کی ریڑھ کی ہڈی ہے--- یہاں ناکامی کا مطلب فصل کا نقصان اور توانائی کا ضیاع ہے۔

صنعتی اور زرعی شعبوں میں پاور الیکٹرانکس اور پی سی بی مینوفیکچرنگ میں 20 سال کے تجربے کے ساتھ، میں نے سینکڑوں گرو لائٹ فیلڈ کی ناکامیوں کا تجزیہ کیا ہے۔ یہ گائیڈ لائٹ پی سی بی اے لگانے کے لیے مواد کے انتخاب، تھرمل مینجمنٹ، اسپیکٹرم ڈیزائن، اور ثابت شدہ قابل اعتماد پیرامیٹرز کا احاطہ کرتا ہے۔

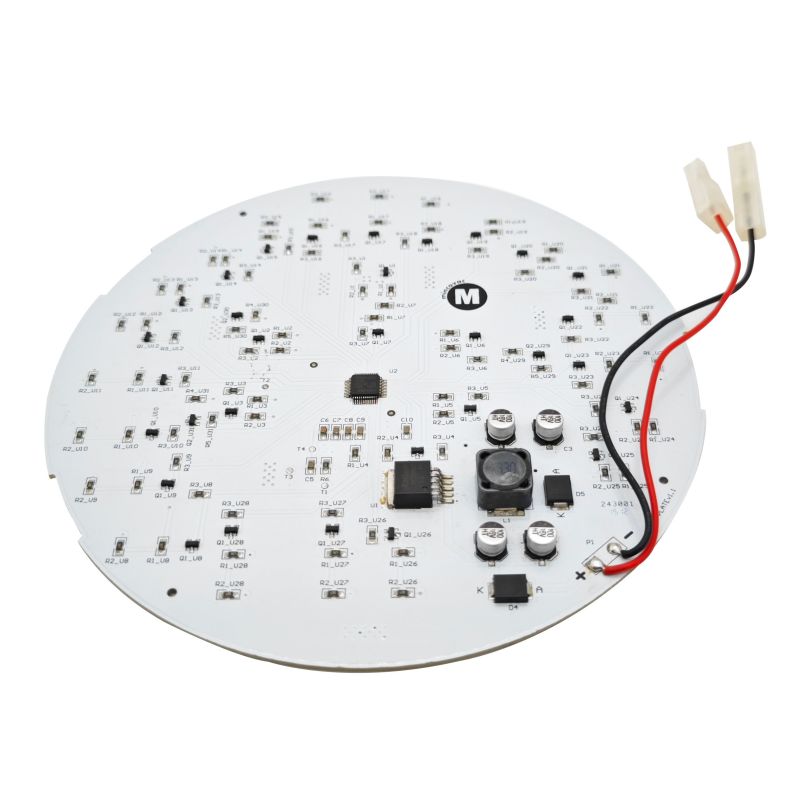

پودے لگانے والی روشنی PCBA کو کیا کرنا چاہئے۔

ایک پودے لگانے والی روشنی PCBA مصنوعی روشنی کے ذریعے پودوں کے فوٹو سنتھیس کو سپورٹ کرتی ہے۔ معیاری روشنی کے برعکس، باغبانی PCBA کو مسلسل ہائی پاور آپریشن کا انتظام کرتے ہوئے مخصوص طول موج (پھول کے لیے سرخ، پودوں کی نشوونما کے لیے نیلا) فراہم کرنا چاہیے۔

پودے لگانے کی روشنی PCBA کے ضروری افعال:

- سپیکٹرل آؤٹ پٹ کنٹرول:انحراف ≤±5nm کے ساتھ درست طول موج (660nm سرخ، 450nm نیلے) پر LED چپس چلاتا ہے

- حرارتی کھپت:قبل از وقت لیمن کی فرسودگی کو روکنے کے لیے ایل ای ڈی جنکشن سے گرمی کو ہٹاتا ہے۔

- پاور ریگولیشن:ایل ای ڈی تاروں کے لیے AC ان پٹ (85-265V) یا DC ان پٹ (12-52V) کو مستحکم کرنٹ میں تبدیل کرتا ہے۔

- ماحولیاتی تحفظ:گرین ہاؤس نمی اور درجہ حرارت کے جھولوں کو برداشت کرتا ہے۔

معیاری ایل ای ڈی پی سی بی اے سے اہم فرق:لائٹ پی سی بی اے لگانے کے لیے زیادہ پاور ڈینسٹی (40W سے 200W+ فی بورڈ) اور فصل کی مختلف اقسام کے لیے مخصوص سپیکٹرم ٹیوننگ کی ضرورت ہوتی ہے۔

بنیادی تکنیکی وضاحتیں

نمو کے مرحلے کے لحاظ سے سپیکٹرل کی ضروریات

گروتھ سٹیج ڈومیننٹ طول موج عام سرخ: نیلے رنگ کا تناسب ایپلی کیشن سبزی (پتے/تنے) 450nm (نیلے) 3:1 سے 4:1 لیٹش، جڑی بوٹیاں، پتوں والا سبز پھول / پھل دار 660nm (سرخ) 5:1 سے 9:1، 5:1 سے 9:1 عدد سپیکٹرم 400-700nm + سفید متغیر ضمنی گرین ہاؤس لائٹنگ

موجودہ باغبانی ایل ای ڈی معیارات اور کارخانہ دار کی وضاحتوں پر مبنی۔

الیکٹریکل اور پاور نردجیکرن

پیرامیٹر لو پاور (ہوم/DIY) مڈ پاور (کمرشل) ہائی پاور (ورٹیکل فارم) ٹوٹل پاور10W-40W40W-120W120W-300W+ان پٹ وولٹیج12V-24V DC45-52V DC48V DC یا AC 85-265 Current Channel350mA-700mA700mA-1500mA1500mA-2800mAcurrent Deviation±5%±2%±1%Power Conversion Efficiency>85%>90%>93%

کمرشل پودے لگانے کی روشنی PCBA وضاحتوں سے حاصل کردہ پاور رینجز۔

جسمانی اور تھرمل نردجیکرن

پیرامیٹر ایف آر 4 سٹینڈرڈ ایلومینیم ایم سی پی سی بی کاپر ایم سی پی سی بی تھرمل چالکتا 0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper Weight1 oz1-2 oz2-3 ozLayer Count2-4 تہہ 1-2 تہہ سطح 70 ° C سطح عام ایپلی کیشن کم طاقت (<30W) زیادہ تر تجارتی لائٹس انتہائی ہائی پاور

باغبانی کی ایپلی کیشنز کے لیے پی سی بی مینوفیکچرنگ کے معیارات پر مبنی۔

پی سی بی مواد کا انتخاب: قابل اعتماد کے لیے اہم

پی سی بی مواد کا انتخاب براہ راست پودے لگانے کی روشنی کی عمر اور کارکردگی کا تعین کرتا ہے۔

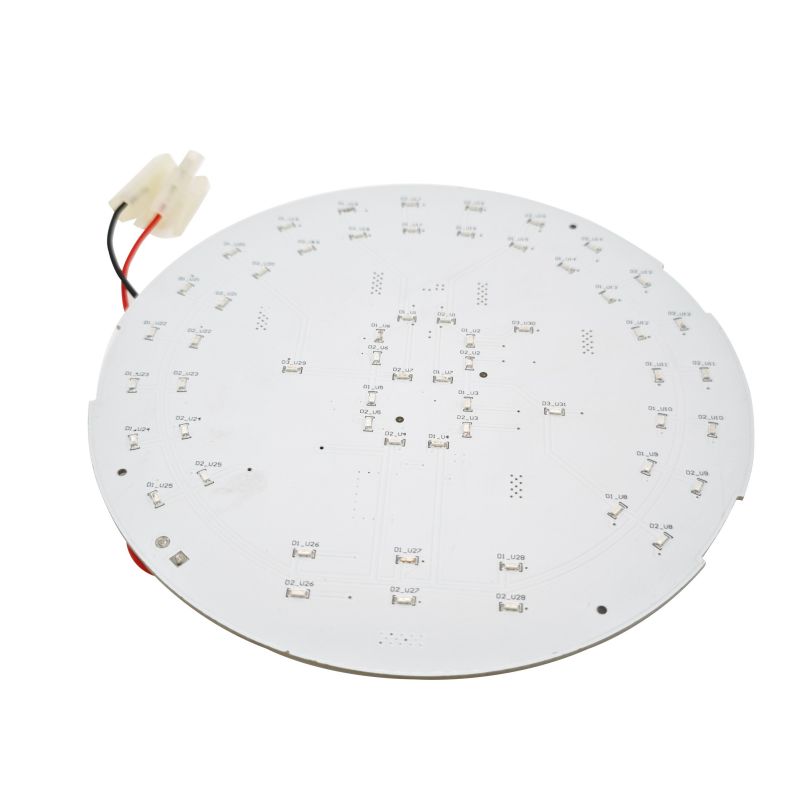

ایلومینیم MCPCB (لائٹس لگانے کے لیے سب سے عام)

ایلومینیم MCPCBs کمرشل پلانٹنگ لائٹ PCBAs میں 80% سے زیادہ ہیں۔ وہ تھرمل کارکردگی اور لاگت کا بہترین توازن پیش کرتے ہیں۔

پیرامیٹر اسٹینڈرڈ ایلومینیم ہائی پرفارمنس ایلومینیم تھرمل چالکتا1-3 W/m·K5-9 W/m·KDielectric تہہ کی موٹائی50-100µm75-150µm بریک ڈاؤن وولٹیج2-3 kV3-5 kVCost فی m² (بلک)~$5$0~$30

ایلومینیم کا انتخاب کب کریں:40W سے 200W تک زیادہ تر کمرشل پودے لگانے والی لائٹس۔ 1-3 W/m·K ایلومینیم PCB معیاری LED کثافت کے لیے کافی ہے۔

FR4 (قیمت حساس یا کم طاقت)

FR4 پلانٹنگ لائٹ PCBAs صرف ان کے لیے موزوں ہیں:

- 30W سے کم طاقت والے فکسچر

- بیرونی ہیٹ سنکس کے ساتھ ڈیزائن

- قلیل مدتی یا شوق سے متعلق درخواستیں۔

حد:FR4 گرمی کو مؤثر طریقے سے ختم نہیں کر سکتا۔ ایل ای ڈی جنکشن کا درجہ حرارت مساوی ایلومینیم MCPCB ڈیزائن سے 15-25°C زیادہ ہے۔

سیرامک پی سی بی اے (پریمیم / اعلی قابل اعتماد)

سیرامک سبسٹریٹس (ایلومینا یا ایلومینیم نائٹرائڈ) ڈائی الیکٹرک تہہ کو مکمل طور پر ختم کرتے ہیں، 20-200+ W/m·K کی تھرمل چالکتا حاصل کرتے ہیں۔

کے لیے بہترین:انتہائی اعلی طاقت کی کثافت (>3 W/cm²) یا ایسی ایپلی کیشنز جن کے لیے قطعی اعتبار کی ضرورت ہوتی ہے۔

مسلسل آپریشن کے لیے تھرمل مینجمنٹ

پودے لگانے کی لائٹس روزانہ 12-16 گھنٹے، سال میں 365 دن چلتی ہیں۔ تھرمل مینجمنٹ نمبر 1 قابل اعتماد عنصر ہے۔

تھرمل پاتھ آپٹیمائزیشن

انگوٹھے کا اصول:ایل ای ڈی جنکشن کے درجہ حرارت میں ہر 10 ° C کی کمی پر، عمر دوگنی ہو جاتی ہے۔

ایل ای ڈی پیڈز کے تحت ڈیزائن عنصر کی توثیق کا طریقہ تھرمل ویاس کم از کم 9 ویاس (0.3 ملی میٹر قطر) فی ایل ای ڈی ایکس رے معائنہ کے ذریعے بھرا ہوا اور تانبے یا ایپوکسی کراس سیکشن کے ساتھ کاپر ایریا کو گرمی پھیلانے کے لیے 300-500 ملی میٹر فی ہائی پاور ایل ای ڈی پی سی بی کا جائزہ لیں کوریج (کوئی بڑی خالی جگہ نہیں ہے) ایکس رے، صفر <25% سطح کا درجہ حرارت (مکمل بوجھ پر) 60 ° C سے نیچے (ایل ای ڈی پیڈ ایریا) تھرمل امیجنگ

تھرمل انٹرفیس میٹریل (TIM)

MCPCB اور فکسچر ہیٹ سنک کے درمیان:

- مطلوبہ TIM:سلیکون یا سیرامک تھرمل پیڈ (کم از کم 3 W/m·K)

- موٹائی:0.5 ملی میٹر سے 1.5 ملی میٹر

- کمپریشن:20-30% ہوا کے فرق کو ختم کرنے کے لیے

موجودہ نشانات کے لیے تانبے کا وزن

موجودہ فی ٹریس کم از کم تانبے کا وزن تجویز کردہ تانبے کا وزن<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz2 اوز سولڈر اوپننگ کے ساتھ 3A+2 oz متوازی ٹریسس کے ساتھ

باغبانی روشنی کے لیے IPC-2221 موجودہ صلاحیت کے معیارات پر مبنی۔

سپیکٹرم ڈیزائن اور طول موج کنٹرول

پودوں کو نشوونما کے مختلف مراحل کے لیے مخصوص لائٹ سپیکٹرا کی ضرورت ہوتی ہے۔ پی سی بی اے کو ان طول موجوں کو درستگی کے ساتھ فراہم کرنا چاہیے۔

لائٹس لگانے کے لیے معیاری طول موج

ویو لینتھ کلر فنکشن ایل ای ڈی چپ کی قسم 450-460nmRoyal بلیو ویجیٹیٹو گروتھ، کلوروفل جذب بلیو LED660-665nm گہرا ریڈ فلاورنگ، فروٹنگ، فوٹومورفوجینیسیس ریڈ LED730-740nmفار ریڈ ایمرسن ایفیکٹ میں پھول LED3000K-5000KWhiteFull Spectrum, Visual ComfortWhite LED

سرخ: نیلے تناسب کی سفارشات

پودوں کی قسم تجویز کردہ سرخ: نیلا تناسب نوٹ پتوں والی سبزیاں (لیٹش، پالک) 3:1 سے 4:1 کمپیکٹ نشوونما کے لیے زیادہ نیلا پھل دار پودے (ٹماٹر، مرچ) 5:1 سے 9:1 پھولوں اور پھلوں کی نشوونما کے لیے زیادہ سرخ طیف

صنعت کے ذرائع سے باغبانی ایل ای ڈی ڈیزائن کے رہنما خطوط پر مبنی۔

طول موج کے استحکام کے لیے موجودہ کنٹرول

ایل ای ڈی طول موج موجودہ تغیر کے ساتھ بدلتی ہے۔ سپیکٹرل درستگی کو برقرار رکھنے کے لیے:

- زیادہ سے زیادہ موجودہ انحراف:تمام ایل ای ڈی تاروں میں ±2%

- تجویز کردہ انحراف:پریمیم ڈیزائنز کے لیے ±1%

- پیمائش کا طریقہ:سیریز ریزسٹر وولٹیج ڈراپ یا ان لائن کرنٹ میٹر

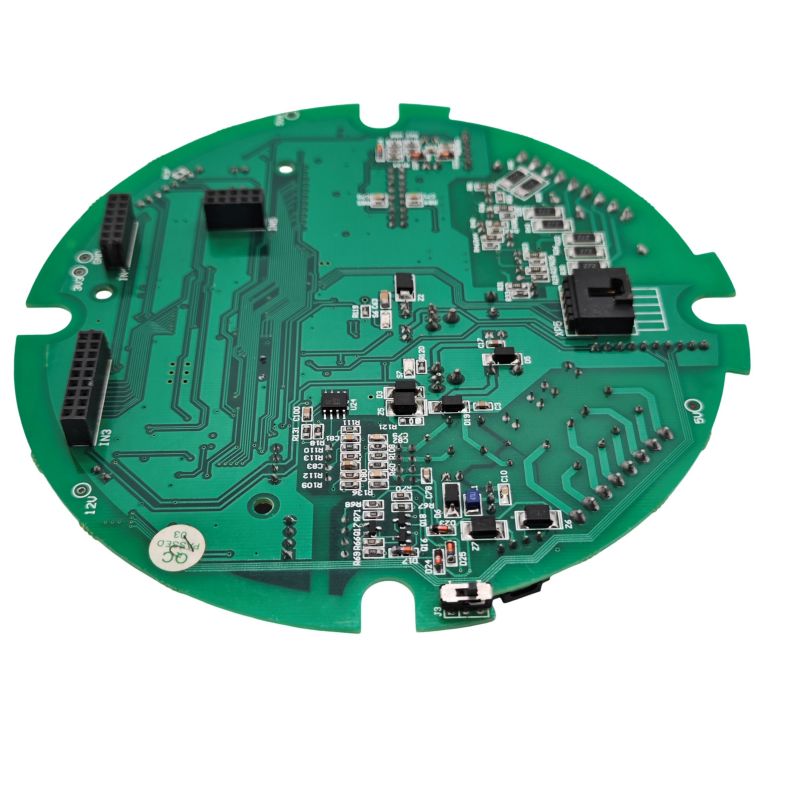

ڈرائیور ٹوپولوجی اور سرکٹ ڈیزائن

مستقل کرنٹ بمقابلہ مستقل وولٹیج

پودے لگانے روشنی PCBAs کی ضرورت ہےمسلسل موجودہ ڈرائیومستحکم طول موج کو برقرار رکھنے اور تھرمل رن وے کو روکنے کے لیے ہر ایل ای ڈی سٹرنگ کے لیے۔

ٹاپولوجی فائدے کے لیے بہترین نقصانات لکیری مستقل کرنٹ کم پاور (<30W)سادہ، کم EMIIinefficient ہائی وولٹیج ڈراپ بک کنورٹر میڈیم پاور (30-100W)، Vin > VfEfficient (90-95%) انڈکٹر کی ضرورت ہوتی ہے، VLEDFB کے ساتھ تبدیل کرنے کے لیے انڈکٹر کی ضرورت ہوتی ہے۔ صلاحیت اعلی اجزاء کی گنتی ملٹی چینل مسلسل کرنٹ ہائی پاور (> 100W)، ٹیون ایبل سپیکٹرم انفرادی چینل کنٹرول، اعلی کارکردگی کمپلیکس، زیادہ قیمت

حفاظتی سرکٹس کی ضرورت ہے۔

پروٹیکشن ٹائپ کمپوننٹ اسپیسیفیکیشن ریورس پولرٹی شوٹکی ڈائیوڈ یا P-FETBlocks منفی وولٹیج inputOver-voltageTVS diodeClamp پر 1.2x زیادہ سے زیادہ ان پٹ اوور کرنٹ (فی چینل) PTC فیوز یا سینس ریزسٹر + کٹ آف ٹرپ ± 1.3D ڈی ای ایس وی منٹ پر 1.3x ڈیس منٹ پر تحفظ کم از کم

بڑھنے والے کمروں کے لیے ماحولیاتی تحفظ

پودے لگانے کی لائٹس زیادہ نمی والے ماحول میں کام کرتی ہیں (60-90% RH)۔ قابل اعتماد آپریشن کے لیے نمی کا تحفظ لازمی ہے۔

Conformal کوٹنگ کی ضروریات

کوٹنگ کی قسم درخواست کے طریقہ کار کے لیے بہترین ری ورک ایبلٹی ایکریلک (اے آر)جنرل ہارٹیکلچرل سپرے یا ڈپ ایزی سلیکون (ایس آر) انتہائی نمی، لچکدار پی سی بی منتخب سپرے مشکل یوریتھین (یو آر) نمکین پانی یا کیمیائی نمائش سپرے بہت مشکل

کم از کم کوٹنگ موٹائی:0.03 ملی میٹر (1.2 ملی میٹر)

نمی کے تحفظ کی چیک لسٹ

- رسمی کوٹنگتمام سولڈر جوڑوں اور بے نقاب تانبے پر

- پاٹنگکنیکٹرز اور ہائی وولٹیج والے علاقوں کے لیے (انتہائی ماحول کے لیے اختیاری)

- مہربند کنیکٹر(بیرونی یا زیادہ نمی والے گرین ہاؤسز کے لیے کم از کم IP65)

- ENIG سطح ختم(تانبے کے سنکنرن کو روکتا ہے؛ HASL کی سفارش نہیں کی جاتی ہے)

آپریٹنگ ماحولیات کی حدود

پیرامیٹر انڈور گرو گرین ہاؤس آؤٹ ڈور نمی کی حد 40-70% RH60-90% RH10-100% RH درجہ حرارت کی حد 15-30°C-5 سے 40°C-20 سے 50°C کم از کم IP درجہ بندی IP20 (انڈور خشک) IP44 (spl6a)

پودے لگانے کی روشنی PCBA لے آؤٹ کے قواعد

اصول 1: پاور اور سگنل کو الگ کریں۔

- AC/DC ان پٹ سیکشن کو ایل ای ڈی ڈرائیو کے نشانات سے الگ تھلگ رکھیں

- کم از کم کری پیج فاصلہ: ہائی وولٹیج اور کم وولٹیج والے علاقوں کے درمیان 3 ملی میٹر

اصول 2: ہائی کرنٹ لوپس کو چھوٹا کریں۔

- ایل ای ڈی ڈرائیوروں کو ایل ای ڈی کنیکٹرز کے جتنا ممکن ہو قریب رکھیں

- EMI کو کم کرنے کے لیے لوپ ایریا کو کم سے کم کریں۔

قاعدہ 3: ایل ای ڈی کے لیے تھرمل پیڈ ڈیزائن

- ہر ایل ای ڈی تھرمل پیڈ کو کم از کم 9 تھرمل ویاس (0.3 ملی میٹر) کی ضرورت ہوتی ہے۔

- سولڈر ایبلٹی کے لیے ویاز کو بھرنا اور کیپ کرنا ضروری ہے۔

قاعدہ 4: زمین کے لیے کاپر ڈالیں۔

- پرت 2 پر ٹھوس زمینی طیارہ استعمال کریں (2-پرت MCPCB کے لیے، زمین دھاتی کور ہے)

- FR4 ڈیزائنوں کے لیے: کم سے کم تقسیم کے ساتھ وقف زمینی تہہ

اصول 5: ڈیزی چین پاور ڈسٹری بیوشن

- لمبی لکیری پودے لگانے والی لائٹ PCBAs (1500mm تک) کے لیے، مرکزی بس کے طور پر روٹ پاور ٹریس

- ہر ایل ای ڈی سیگمنٹ کو بس سے کھلائیں، پچھلے حصے کے آخر سے نہیں۔

مینوفیکچرنگ اور اسمبلی کی ضروریات

روشنی PCBA پودے لگانے کے لئے ایس ایم ٹی اسمبلی نردجیکرن

پیرامیٹر کی ضرورت کی تصدیق سولڈر پیسٹ لیڈ فری (SAC305 یا اس سے ملتی جلتی) RoHS تعمیل

روشنی PCBA پودے لگانے کے لئے معیار کی جانچ

ٹیسٹ میتھڈ پاس/فیل معیاران-سرکٹ ٹیسٹ (ICT)خودکار پروب فکسچر تمام اجزاء موجود ہیں، درست ویلیوز ایل ای ڈی پولرٹی چیک ڈائیوڈ موڈ یا بصری معائنہ 100% درست اورینٹیشن تھرمل امیجنگ 1 گھنٹہ آپریشن کے بعد مکمل لوڈ آئی آر کیمرہ پر کوئی ہاٹ اسپاٹ >70°C ٹارگٹ 70°C توثیقی اسپیکٹرومیٹر (0.1nm ریزولیوشن) طول موج کا انحراف ≤±5nm سپیک برن ان ٹیسٹ سے 24-48 گھنٹے پوری طاقت پر، کمرے کا محیط کوئی ایل ای ڈی فیل نہیں، کوئی ٹمٹماہٹ نہیں

کمرشل پودے لگانے کی روشنی PCBA کی پیداوار کے لیے، ان پیرامیٹرز کی 100% جانچ کی سفارش کی جاتی ہے:

- ایل ای ڈی پولرٹی چیک(خودکار آپٹیکل معائنہ)

- سولڈر مشترکہ معیار(تمام پاور اجزاء پر AOI)

- اوپن/مختصر ٹیسٹنگ(فلائنگ پروب یا بیڈ آف کیل)

- تھرمل توثیق(نمونہ کی بنیاد، پیداوار کا 10٪)

پلانٹ لائٹ PCBA عمومی سوالات

Q1: ہائی پاور (200W+) پودے لگانے والی روشنی کے لیے بہترین پی سی بی مواد کیا ہے جو روزانہ 18 گھنٹے چلتی ہے؟

A:اعلی طاقت کے مسلسل آپریشن کے لئے،ایلومینیم MCPCB کم از کم 3 W/m·K تھرمل چالکتا کے ساتھمعیاری انتخاب ہے. یہاں حقیقی فیلڈ ڈیٹا پر مبنی فیصلہ میٹرکس ہے:

پاور لیول تجویز کردہ میٹریل تھرمل چالکتا متوقع عمر40W-100W معیاری ایلومینیم MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 گھنٹے100W-200W ہائی پرفارمنس ایلومینیم · 3-5m·) W/m·50,000-70,000 گھنٹے

ہائی پاور کے لیے FR4 سے زیادہ ایلومینیم کیوں:ایک 200W پودے لگانے والی روشنی نمایاں حرارت پیدا کرتی ہے۔ FR4 میں تھرمل چالکتا صرف 0.3-0.5 W/m·K ہے، جو ایک انسولیٹر کے طور پر کام کرتی ہے۔ LED جنکشن کا درجہ حرارت منٹوں کے اندر 100°C سے تجاوز کر جائے گا، جس کی وجہ سے لیمن کی قدر میں تیزی سے کمی ہوگی (6 ماہ کے اندر 30-50% نقصان)۔

سیرامک PCBA متبادل:انتہائی وشوسنییتا کے لیے یا جب PCB کا سائز شدید طور پر محدود ہو (اعلی طاقت کی کثافت>3 W/cm²)، سیرامک سبسٹریٹس (ایلومینا یا ایلومینیم نائٹرائڈ) ڈائی الیکٹرک تہہ کو مکمل طور پر ختم کرتے ہیں، 20-200+ W/m·K حاصل کرتے ہیں۔ تاہم، قیمت ایلومینیم MCPCB سے 3-5x زیادہ ہے۔

زیادہ تر تجارتی کاشتکاروں کے لیے نیچے کی لکیر:اعلی کارکردگی والا ایلومینیم MCPCB (5 W/m·K) 200W+ فکسچر کے لیے لاگت اور بھروسے کا بہترین توازن فراہم کرتا ہے۔

Q2: میں اپنے پودے لگانے کی روشنی PCBA کے لیے مطلوبہ تانبے کے وزن کا حساب کیسے لگا سکتا ہوں تاکہ ٹریس کو زیادہ گرمی سے بچایا جا سکے۔

A:باغبانی کے لیے مخصوص رہنما خطوط کے ساتھ IPC-2221 فارمولہ استعمال کریں۔ ہائی پاور پلانٹنگ لائٹس میں ٹریس اوور ہیٹنگ ایک عام ناکامی موڈ ہے۔

مرحلہ 1 - اپنے زیادہ سے زیادہ موجودہ فی ٹریس کا تعین کریں:
48V پر ایک عام 100W پودے لگانے والی روشنی کے لیے: موجودہ = 100W/48V = 2.08A فی سٹرنگ

مرحلہ 2 - اپنے قابل اجازت درجہ حرارت میں اضافہ کا انتخاب کریں (ΔT):

- 10 ڈگری سینٹی گریڈ اضافہ:50,000+ گھنٹے کی زندگی کے لیے قدامت پسند (تجارتی کے لیے تجویز کردہ)

- 20 ڈگری سینٹی گریڈ اضافہ:صارفین کے درجے کے لیے قابل قبول

- 30 ڈگری سینٹی گریڈ اضافہ:زیادہ خطرہ---ٹریس وقت کے ساتھ سولڈر جوڑوں کو کمزور کردے گا۔

مرحلہ 3 - کرنٹ کی بنیاد پر تانبے کا وزن منتخب کریں:

موجودہ 1 اوز کاپر مطلوبہ چوڑائی (ΔT=20°C)2 اوز کاپر مطلوبہ چوڑائی (ΔT=20°C) تجویز 1A30 mils (0.76mm) 15 mils (0.38mm) 1 oz قابل قبول2A70 mils (1.78mm) 35.78 ملی میٹر (1.78 ملی میٹر) 35.29 ملی میٹر ملی میٹر (3.05 ملی میٹر) 60 ملی میٹر (1.52 ملی میٹر) 2 اونس کم از کم 5 اے 220 ملی میٹر (5.59 ملی میٹر) 110 ملی میٹر (2.79 ملی میٹر) 3 اوز تجویز کردہ

مرحلہ 4 - آسان فارمولے کا استعمال کرتے ہوئے حساب لگائیں (بیرونی نشانات کے لیے، 2 اونس کاپر):

چوڑائی (میل) = موجودہ (ایم پی ایس) × 35 (ΔT = 20°C کے لیے)

2.08A کی مثال: 2.08 × 35 = 73 ملی میٹر (1.85 ملی میٹر) کم از کم چوڑائی

20% حفاظتی مارجن شامل کرنا:73 × 1.2 = 88 ملی میٹر (2.23 ملی میٹر)

روشنی PCBA لگانے کے لیے پیشہ ورانہ سفارش:

- کم از کم 2 اونس کاپر استعمال کریں۔لے جانے والے تمام نشانات >1A کے لیے

- 3 اوز کاپر استعمال کریں۔>3A لے جانے والے نشانات کے لیے یا جب بورڈ کی جگہ محدود ہو۔

- سولڈر ماسک اوپننگ شامل کریں۔اعلی موجودہ نشانات پر---اضافی سولڈر موجودہ صلاحیت کو 20-40٪ تک بڑھاتا ہے

تصدیق کا طریقہ:پروٹوٹائپ اسمبلی کے بعد، پورے بوجھ پر اورکت کیمرے سے ٹریس درجہ حرارت کی پیمائش کریں۔ اگر کوئی ٹریس 70 ° C سے زیادہ ہے تو، تانبے کا وزن بڑھائیں یا ٹریس کو چوڑا کریں۔

Q3: روشنی PCBA لگانے میں ناہموار روشنی کی پیداوار یا ٹمٹماہٹ کا کیا سبب ہے، اور میں اسے کیسے ٹھیک کروں؟

A:ناہموار روشنی کی پیداوار اور ٹمٹماہٹ عام طور پر اس کی وجہ سے ہوتی ہے۔متوازی ایل ای ڈی تاروں کے درمیان موجودہ مماثلتیاناکافی بلک اہلیت. یہاں تشخیصی ترتیب ہے:

بنیادی وجہ 1 - متوازی تاروں میں موجودہ مماثلت (سب سے عام):

جب ایک سے زیادہ ایل ای ڈی سٹرنگز ایک مستقل کرنٹ ڈرائیور کے متوازی طور پر منسلک ہوتے ہیں، تو فارورڈ وولٹیج (Vf) میں چھوٹے فرق کی وجہ سے ایک سٹرنگ دوسروں کے مقابلے میں زیادہ کرنٹ کھینچتی ہے۔ گرم ترین تار سب سے زیادہ کرنٹ کھینچتا ہے، مزید گرم ہوتا ہے (درجہ حرارت کے ساتھ Vf گرتا ہے)، اور اس سے بھی زیادہ کرنٹ --- تھرمل رن وے کھینچتا ہے۔

حل:

--.استعمال aفی اسٹرنگ مستقل موجودہ ڈرائیور کو الگ کریں۔(اعلی طاقت کے لیے ترجیحی)

- یا شامل کریں۔توازن مزاحم(0.5-2Ω) کرنٹ کو برابر کرنے کے لیے ہر اسٹرنگ کے ساتھ سیریز میں

- ریزسٹر واٹج: P = I² × R (مثال کے طور پر، 1A² × 1Ω = 1W ریزسٹر)

بنیادی وجہ 2 - ڈرائیور آؤٹ پٹ میں ناکافی بلک کیپیسیٹینس:

اگر آؤٹ پٹ کیپیسیٹینس بہت چھوٹا ہو تو پلس وِڈتھ ماڈیولڈ (PWM) ڈِمنگ مرئی ٹمٹماہٹ پیدا کرتی ہے۔ LED کرنٹ ہر PWM سائیکل کے ساتھ بڑھتا اور گرتا ہے۔

PWM فریکوئنسی کم سے کم بلک کیپیسیٹینس فلکر مرئیت100-200 Hz1000µF+ زیادہ تر لوگوں کے لیے مرئی

درست کریں:ایل ای ڈی آؤٹ پٹ میں 100-470µF الیکٹرولائٹک کپیسیٹر، نیز ہائی فریکوئنسی فلٹرنگ کے لیے 10µF سیرامک کپیسیٹر شامل کریں۔

بنیادی وجہ 3 - ایل ای ڈی کنکشن پر ناقص سولڈر جوڑ:

ایل ای ڈی پیڈ پر پھٹا ہوا یا ٹھنڈا سولڈر جوائنٹ وقفے وقفے سے رابطہ پیدا کرتا ہے۔ بورڈ کے گرم اور ٹھنڈا ہونے پر LED ٹمٹماہٹ، مدھم، یا مکمل طور پر ناکام ہو سکتی ہے۔

پتہ لگانے کا طریقہ:

- جب روشنی چل رہی ہو تو ہر ایل ای ڈی کو پلاسٹک کے آلے سے آہستہ سے تھپتھپائیں۔

- اگر ٹمٹماہٹ ہوتی ہے تو، سولڈر جوائنٹ کو دوبارہ بہا دیں۔

- SMT LEDs کے لیے، پیڈ کے ارد گرد دراڑ کے لیے میگنیفیکیشن کے تحت معائنہ کریں۔

بنیادی وجہ 4 - ٹریس کی ناکافی چوڑائی وولٹیج گرنے کا سبب بنتی ہے:

زیادہ طاقت والے تاروں پر لمبے، تنگ نشانات وولٹیج ڈراپ بناتے ہیں۔ ٹریس کے انتہائی سرے پر موجود ایل ای ڈی ڈرائیور کے قریب کی نسبت کم کرنٹ وصول کرتے ہیں۔

درست کریں:

- وولٹیج ڈراپ کا حساب لگائیں: V_drop = I × R_trace

- 100mil (2.54mm) 1oz ٹریس پر 2A سٹرنگ کے لیے 24 انچ سے زیادہ: R ≈ 0.24Ω، V_drop ≈ 0.48V

- یہ قابل قبول ہوسکتا ہے۔ V_drop>0.5V کے لیے، ٹریس کی چوڑائی بڑھائیں یا 2oz کاپر استعمال کریں۔

فوری توثیق:ہر سٹرنگ میں پہلی LED اور آخری LED پر وولٹیج کی پیمائش کریں۔ اگر فرق 0.3V سے زیادہ ہے تو ٹریس ڈیزائن کو اپ گریڈ کریں۔

لائٹ پی سی بی اے لگانے کے لیے پروڈکشن ٹیسٹنگ چیک لسٹ

بڑے پیمانے پر پیداوار کے لیے پلانٹنگ لائٹ PCBA کی منظوری دینے سے پہلے، ان پانچ ٹیسٹوں کی تصدیق کریں:

ٹیسٹ	طریقہ	پاس/فیل کا معیار
سپیکٹرل آؤٹ پٹ	دائرہ یا سپیکٹرومیٹر کو مربوط کرنا	طول موج کا انحراف ≤±5nm ہدف سے
تھرمل کارکردگی	مکمل لوڈ پر 1 گھنٹے کے بعد IR کیمرہ	کوئی نقطہ>70 ° C؛ ایل ای ڈی پیڈ <60°C
موجودہ بیلنس	ہر متوازی تار میں کرنٹ کی پیمائش کریں۔	تاروں کے درمیان انحراف <5%
نمی کے خلاف مزاحمت	48 گھنٹے کے لیے 40°C پر 85% RH، پاورڈ	کوئی سنکنرن، کوئی ٹمٹماہٹ، کوئی ناکامی۔
عمر کی توثیق (تیز)	85°C/85% RH، 1000 گھنٹے (THB ٹیسٹ)	Lumen کی قدر میں کمی <10%

تجارتی آرڈرز کے لیے:PPAP (پروڈکشن پارٹ اپروول پروسیس) دستاویزات بشمول تھرمل امیجنگ رپورٹس اور سپیکٹرل تصدیقی ڈیٹا کی درخواست کریں۔

خلاصہ: قابل اعتماد پودے لگانے کی روشنی PCBA چیک لسٹ

ڈیزائن عنصر کی ضرورت PCB میٹریل ایلومینیم MCPCB (1-9 W/m·K) زیادہ تر کے لیے؛ FR4 صرف کم طاقت کے لیے (<30W) طاقت کے نشانات کے لیے تانبے کا وزن 2 اوز کم از کم؛ سگنل تھرمل مینجمنٹ کے لیے 1 اوز 9+ تھرمل ویاس فی ایل ای ڈی؛ PCBA اور ہیٹ سنک کے درمیان TIM؛ سطح کا درجہ حرارت <60° CS اسپیکٹرم کنٹرول ریڈ (660nm)، نیلا (450nm)؛ فصل پر مبنی تناسب؛ موجودہ انحراف <±2% ڈرائیور ٹوپولوجی مستقل کرنٹ فی سٹرنگ؛ سپیکٹرم ٹیوننگ کے لیے علیحدہ ڈرائیور چینلز نمی سے تحفظ کے لیے غیر رسمی کوٹنگ (ایکریلک یا سلیکون)؛ ENIG سطح ختم؛ مہر بند کنیکٹر کرنٹ بیلنسنگ متوازی تاروں کے لیے الگ ڈرائیور یا بیلنسنگ ریزسٹرس سرٹیفیکیشنRoHS، UL (تجارتی فکسچر کے لیے) ٹیسٹنگ سپیکٹرل، تھرمل، موجودہ توازن، نمی کے خلاف مزاحمت، THB تیز رفتار عمر

ایک قابل اعتماد پلانٹنگ لائٹ PCBA مناسب تھرمل مینجمنٹ (ایلومینیم MCPCB، 2+ اوز کاپر، تھرمل ویاس)، عین مطابق سپیکٹرم کنٹرول (مسلسل کرنٹ ڈرائیو، طول موج کی انحراف ≤±5nm)، اور ماحولیاتی تحفظ (کونفارمل کوٹنگ، سیل بند کنیکٹر) کو یکجا کرتی ہے۔ سب سے عام فیلڈ کی ناکامیاں --- غیر مساوی روشنی کی پیداوار، ٹمٹماہٹ، اور قبل از وقت ایل ای ڈی کی ناکامی --- ناکافی تھرمل ڈیزائن یا متوازی تاروں کے درمیان موجودہ مماثلت کا پتہ لگانا۔ تجارتی بڑھتے ہوئے ماحول میں 50,000+ گھنٹے کے آپریشن کو حاصل کرنے کے لیے 2 اوز کاپر، فی چینل الگ مستقل کرنٹ ڈرائیورز، اور تھرمل توثیق کی جانچ کو ترجیح دیں۔
