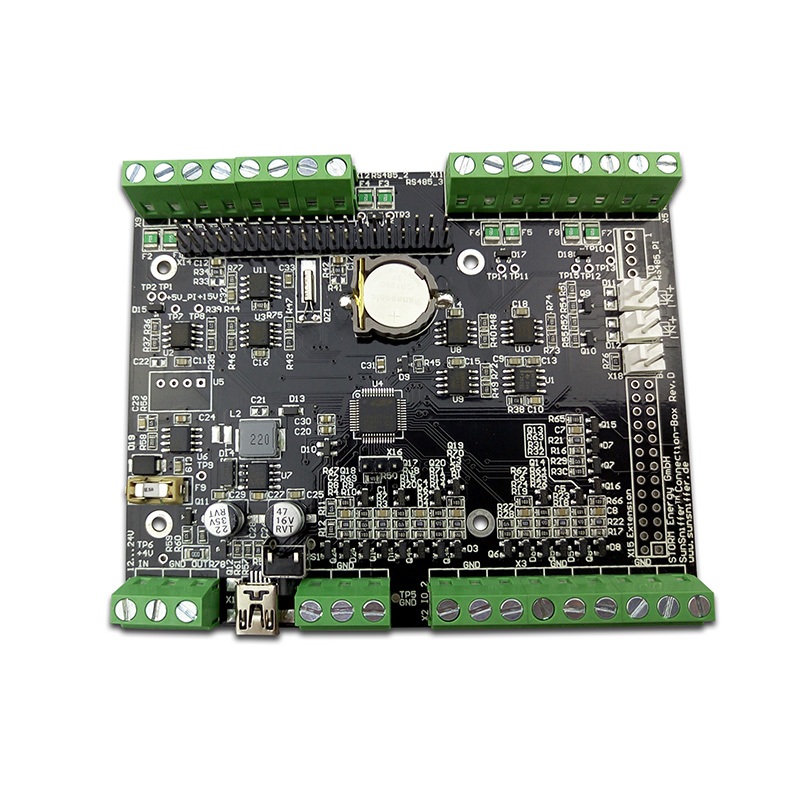

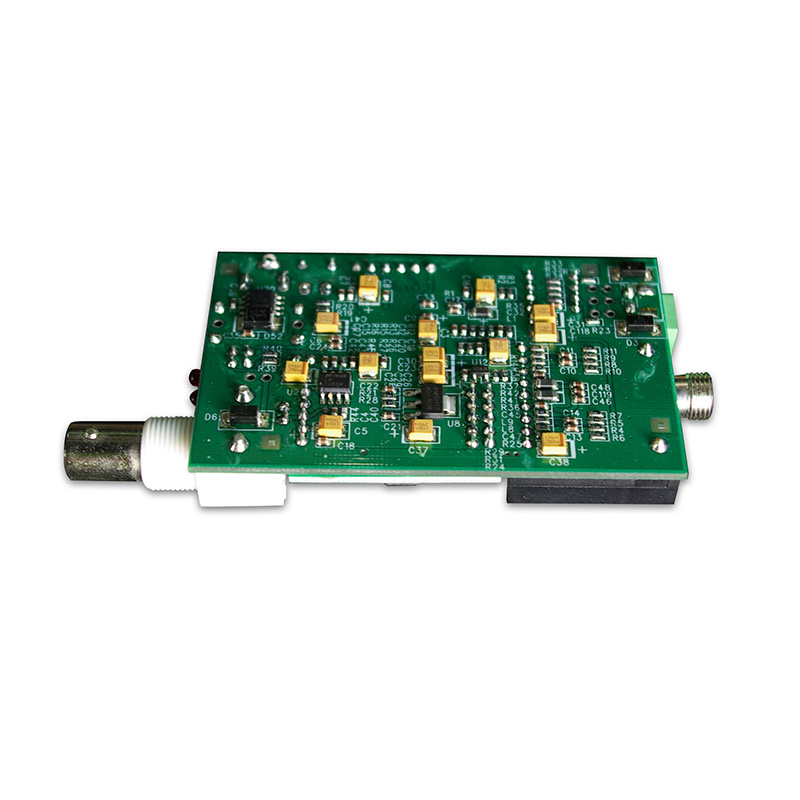

ایل ای ڈی ڈرائیور PCBA

یہ گائیڈ تکنیکی تصریحات، مینوفیکچرنگ کے معیارات، اور ایپلیکیشن سے متعلق مخصوص تقاضوں کو توڑتا ہے جن کے بارے میں آپ کو جاننے کی ضرورت ہے۔

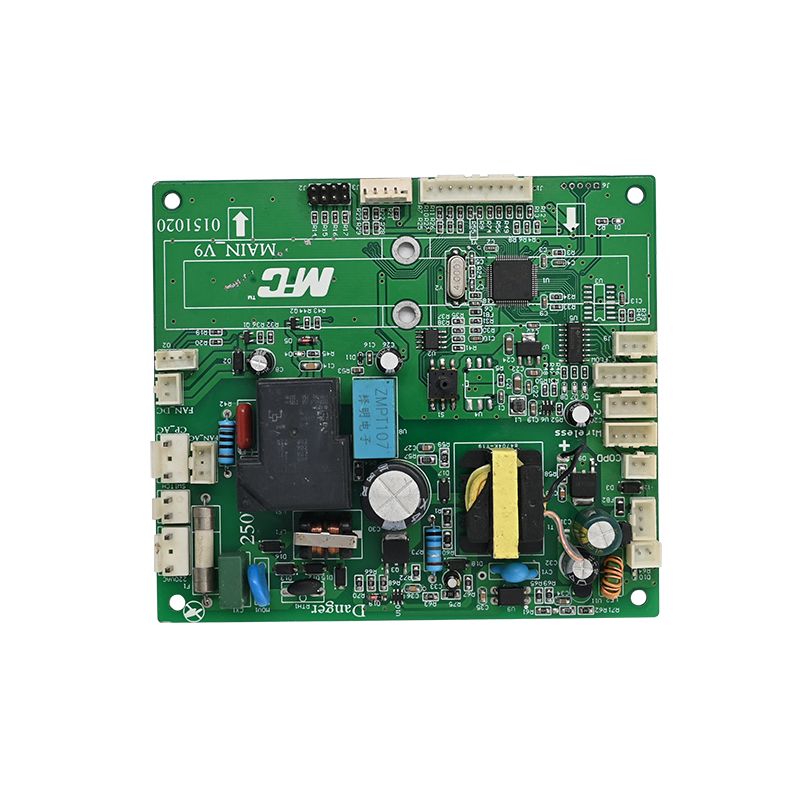

ایل ای ڈی ڈرائیور پی سی بی اے کیا ہے؟

ایک ایل ای ڈی ڈرائیور پی سی بی اے ایک مکمل اسمبل بورڈ ہے جو ایل ای ڈی لائٹ سورس پر پاور کو ریگولیٹ کرتا ہے۔ معیاری PCBs کے برعکس، یہ اسمبلیاں مخصوص اجزاء کو مربوط کرتی ہیں:

- ڈرائیور ICs:مستقل کرنٹ یا مستقل وولٹیج ریگولیٹرز (مثال کے طور پر، ON سیمی کنڈکٹر، TI، Nexeria)۔

- ٹرانسفارمرز/انڈکٹرز:پاور کنورژن ٹوپولاجیز جیسے فلائی بیک یا بوسٹ کے لیے۔

- ہیٹ سنکس اور تھرمل ویاس:اہم حصوں کے جنکشن درجہ حرارت کو منظم کرنے کے لئے.

- کنیکٹر:مدھم کنٹرول (0-10V، PWM) اور AC/DC ان پٹ کے لیے۔

کیونکہ ایل ای ڈی کو تھرمل رن وے کو روکنے کے لیے سخت کرنٹ کنٹرول کی ضرورت ہوتی ہے۔پی سی بی اےڈیزائن کو برقی تنہائی اور گرمی کی کھپت کو ترجیح دینی چاہیے۔

کلیدی تکنیکی پیرامیٹرز (ڈیٹا شیٹ بصیرت)

اس بات کو یقینی بنانے کے لیے کہ آپ کی اسمبلی صنعت کے معیارات پر پورا اترتی ہے، آپ کو اپنے مینوفیکچرر سے ان پیرامیٹرز کی تصدیق کرنی چاہیے۔ موجودہ IPC اور اجزاء کے معیارات کی بنیاد پر، یہاں اہم میٹرکس ہیں۔

عمومی وضاحتیں

الیکٹریکل اور تھرمل کارکردگی

فارم فیکٹر نوٹ:جدید کمپیکٹ ڈیزائنز DFN پیکجز (2x2mm) کا استعمال کرتے ہیں تاکہ لیگیسی SOT223 پیکجوں کے مقابلے میں بورڈ کی 90% جگہ محفوظ کی جا سکے۔

ڈیزائن اور اسمبلی: سرفہرست 4 انجینئرنگ فوکس پوائنٹس

ملنے کے لیےای ای اے ٹیمعیارات، ہم قابل تصدیق مینوفیکچرنگ نوٹس اور حقیقی دنیا کے انجینئرنگ ڈیٹا پر انحصار کرتے ہیں۔

1. تھرمل مینجمنٹ کی حکمت عملی

حرارت الیکٹرولائٹک کیپسیٹرز کی دشمن ہے اور ایل ای ڈی مر جاتی ہے۔

- پلیسمنٹ کے ذریعے:تانبے کے زمینی جہاز میں حرارت کی منتقلی کے لیے آئی سی پیڈ کے نیچے تھرمل ویاس کی صفوں کا استعمال کریں۔

- تانبا ڈالنا:بیرونی پرت تانبے کی موٹائی ہونی چاہیے۔2 اوز (0.0026 انچ) کم از کماعلی موجودہ نشانات کے لئے.

- معائنہ:پی سی بی اے کا وارپ اور موڑ زیادہ نہیں ہونا چاہیے۔0.0075 انچ فی انچہیٹ سنک کے رابطے کو یقینی بنانے کے لیے۔

2. لمبی عمر کے لیے اجزاء کا انتخاب

- آٹوموٹو گریڈز:بیرونی روشنی کے لیے، منتخب کریں۔AEC-Q101اہل ڈرائیور. یہ پرزے سائیڈ ویٹ ایبل فلانکس (SWF) کو سپورٹ کرتے ہیں، جو سولڈر جوائنٹس کے آٹومیٹڈ آپٹیکل انسپیکشن (AOI) کی اجازت دیتا ہے---زیرو ڈیفیکٹ مینوفیکچرنگ کے لیے ایک ضرورت۔

- Capacitors:کم از کم 105 ° C کے لیے درجہ بند ہائی ریپل کرنٹ کیپسیٹرز استعمال کریں۔

3. سولڈر ایبلٹی اور معائنہ

- AOI تعمیل:لیڈ لیس پیکجز (DFN/QFN) بغیر سائیڈ گیلے فلینکس کے مہنگے ایکسرے معائنہ کی ضرورت ہوتی ہے۔ SWF ٹیکنالوجی معیاری AOI کی اجازت دیتی ہے، اسمبلی کے اخراجات کو نمایاں طور پر کم کرتی ہے۔

- سولڈر ماسک رجسٹریشن:تانبے کی نمائش کو روکنے کے لیے غلط رجسٹریشن کو ±0.004 انچ زیادہ سے زیادہ رکھا جانا چاہیے۔

4. الیکٹریکل سیفٹی (کری پیج اور کلیئرنس)

- AC-DC ڈرائیوروں کے لیے (آف لائن)، ہائی وولٹیج کے نشانات (مینز) اور کم وولٹیج کے سیکنڈری سائیڈز کے درمیان کافی حد تک کلیئرنس کو یقینی بنائیں۔

- آتش گیر درجہ بندی:تمام مواد کو پورا کرنا ضروری ہےUL94V-0. یہ درجہ بندی بورڈ کے سولڈر سائیڈ پر جسمانی طور پر نشان زد ہونی چاہیے۔

درخواست کے لیے مخصوص تقاضے

مختلف شعبے ایل ای ڈی ڈرائیور PCBA پر مختلف دباؤ ڈالتے ہیں۔

- آٹوموٹو ہیڈلائٹس (ADB):کے ساتھ ہائی کرنٹ (8A+) ڈرائیوروں کی ضرورت ہے۔EMC تعمیل (CISPR 25 کلاس 5). بورڈ کا سائز اکثر محدود ہوتا ہے، 4+ پرتوں کے ڈھیروں کی ضرورت ہوتی ہے۔

- صنعتی ہائی-بیز:سرج پروٹیکشن اور وسیع ان پٹ وولٹیج رینجز (90-305V AC) پر فوکس کرتا ہے۔

- صارف (ایل ای ڈی بلب):لاگت سے حساس، عام طور پر سنگل لیئر ایلومینیم پی سی بی لکیری ڈرائیوروں کے ساتھ۔

اکثر پوچھے گئے سوالات (FAQ)

ذیل میں تین عام تکنیکی سوالات سے متعلق ہیں۔ایل ای ڈی ڈرائیور پی سی بی اےسورسنگ اور ڈیبگنگ.

Q1: میرا ایل ای ڈی ڈرائیور PCBA چند مہینوں کے بعد کیوں ناکام ہو جاتا ہے، حالانکہ اجزاء بالکل نئے ہیں؟

A:بنیادی وجہ تقریبا ہمیشہ ہےتھرمل کشیدگییاغریب سولڈرنگ. درج ذیل کو چیک کریں:

1. جنکشن کا درجہ حرارت:کیا آپ نے ڈرائیور IC کے Tc (کیس کا درجہ حرارت) کی پیمائش کی؟ انگوٹھے کا اصول یہ ہے کہ ہر 10 ° C 85 ° C سے اوپر بڑھنے پر، ایک کپیسیٹر کی عمر آدھی رہ جاتی ہے۔

2. تانبے کی بھوک:بہت سی ناکامیاں اس وجہ سے ہوتی ہیں کہ آئی سی کے تھرمل پیڈ کو صحیح طریقے سے سولڈر نہیں کیا جاتا ہے۔ کا استعمال کرتے ہوئےسائیڈ ویٹیبل فلانکسڈیزائن تھرمل پیڈ کو مکمل طور پر منسلک کرنے کو یقینی بنانے کے لیے AOI کی تصدیق کی اجازت دیتا ہے۔

3. مواد ٹی جی:معیاری FR4 (Tg 130°C) وقت کے ساتھ ساتھ گر سکتا ہے اگر ڈرائیور گرم چلاتا ہے۔ میں اپ گریڈ کریں۔Tg 150°C+یا ایلومینیم کور PCBA۔

Q2: میں بڑے پیمانے پر پیداوار سے پہلے پروٹو ٹائپ ایل ای ڈی ڈرائیور PCBA کے معیار کی تصدیق کیسے کروں؟

A:صرف بصری معائنہ پر انحصار نہ کریں۔ آپ کو تین قدمی تصدیقی عمل کی ضرورت ہے:

1. الیکٹریکل ٹیسٹ (فلائنگ پروب):نیٹ کنیکٹیویٹی کی 100% تصدیق لازمی ہے۔ اس بات کو یقینی بنائیں کہ ہائی وولٹیج اور کم وولٹیج نیٹ کے درمیان کوئی شارٹس نہ ہوں۔

2. تھرمل امیجنگ:ڈرائیور کو پورے بوجھ پر 1 گھنٹے تک چلائیں۔ یہ چیک کرنے کے لیے تھرمل کیمرہ استعمال کریں کہ آیا IC کیس کا درجہ حرارت ڈیٹا شیٹ کی تفصیلات سے میل کھاتا ہے۔

3. سولڈر جوائنٹ مائیکرو سیکشن:DFN پیکجوں کے لیے، آپ کو خالی جگہوں کی جانچ کرنے کے لیے ایک نمونہ جوائنٹ کو کراس سیکشن کرنا چاہیے۔ voids کل پیڈ ایریا کے 25% سے زیادہ نہیں ہونا چاہیے۔

Q3: میرے ایل ای ڈی ڈرائیور کے لیے "ENIG" سطح ختم کیا کرتا ہے، اور کیا یہ اضافی قیمت کے قابل ہے؟

A:ENIG (Electroless Nickel Immersion Gold) اعلی قابل اعتماد LED ڈرائیوروں کے لیے اہم ہے۔

- یہ کیوں اہم ہے:معیاری HASL (ہاٹ ایئر سولڈر لیولنگ) ناہموار سطحوں کو چھوڑ دیتا ہے۔ چھوٹی پچ LED ڈرائیور ICs (جیسے QFN یا DFN) کے لیے، مناسب سولڈرنگ کے لیے چپٹا ہونا ضروری ہے۔

- "گولڈ" کا فائدہ:سونا نکل کی تہہ کو آکسیکرن سے بچاتا ہے۔ اگر نکل آکسائڈائز کرتا ہے، تو آپ کو "بلیک پیڈ" سنڈروم ملتا ہے، جس کے نتیجے میں ٹانکے والے جوڑ اچھے لگتے ہیں لیکن تھرمل سائیکلنگ کے نیچے ٹوٹ جاتے ہیں (آؤٹ ڈور لائٹنگ میں عام)۔

- فیصلہ:آٹوموٹو یا بیرونی استعمال کے لیے، ENIG غیر گفت و شنید ہے۔ ڈسپوزایبل کنزیومر بلب کے لیے، OSP یا HASL کافی ہے۔

خلاصہ

ایک مضبوطایل ای ڈی ڈرائیور پی سی بی اےاس کی تعریف نہ صرف منتخب کردہ IC کے ذریعے کی گئی ہے، بلکہتانبے کا وزن, حکمت عملی کے ذریعے تھرمل، اورسطح ختم. ہمیشہ IPC-6012 کلاس 2 یا کلاس 3 کی تعمیل کا مطالبہ کریں، اور AOI کی توثیق کو یقینی بنانے کے لیے اہم آٹوموٹیو ایپلی کیشنز کے لیے سائیڈ ویٹیبل فلینکس کو ترجیح دیں۔

ان پیرامیٹرز پر عمل کرتے ہوئے---ہماری 20 سال کی انڈسٹری ٹیسٹنگ کے ذریعے تصدیق شدہ---آپ ڈرائیور کی عمر کو یقینی بناتے ہیں جو آپ کی LED صف سے مماثل ہے، عام طور پر L70 کی کارکردگی کے 50,000+ گھنٹے۔
